Ekran wyświetlacza LCD

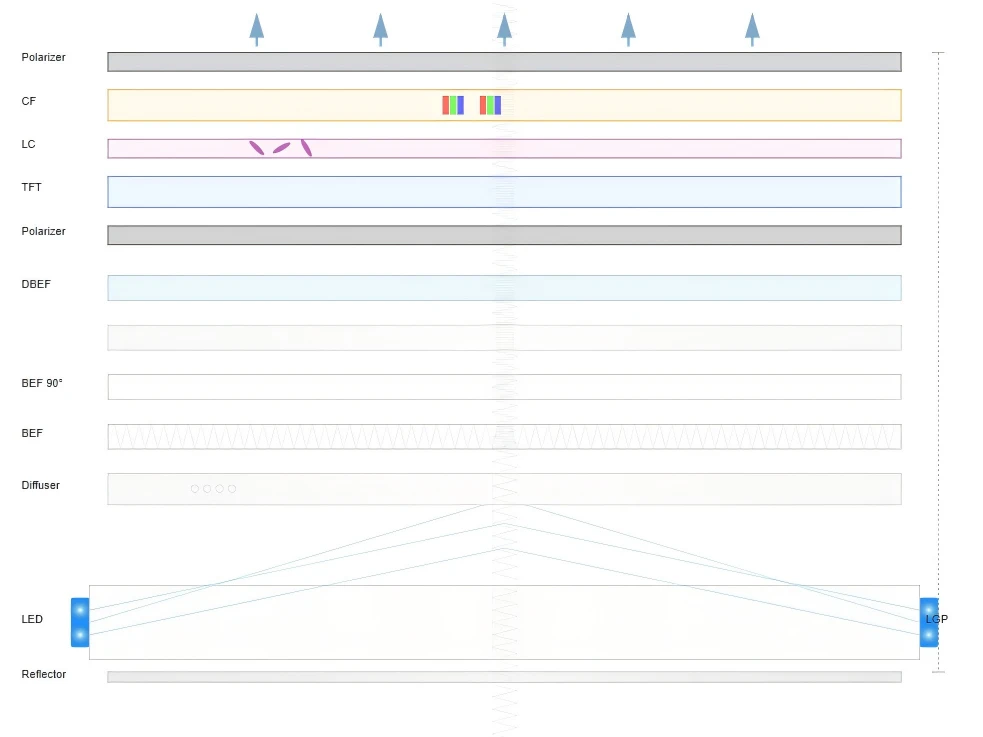

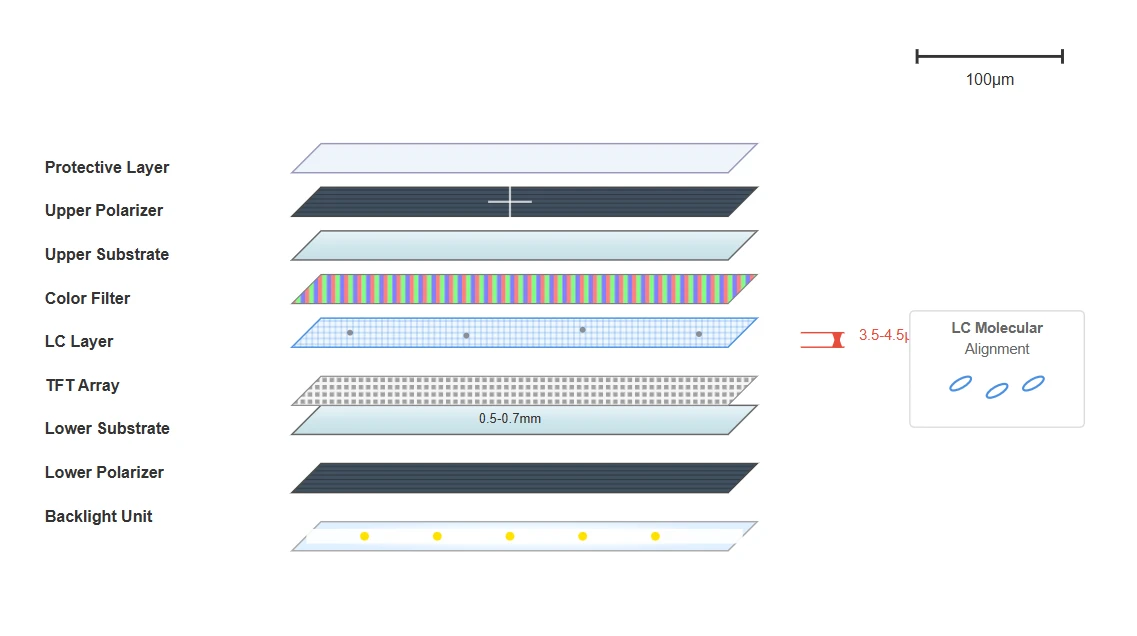

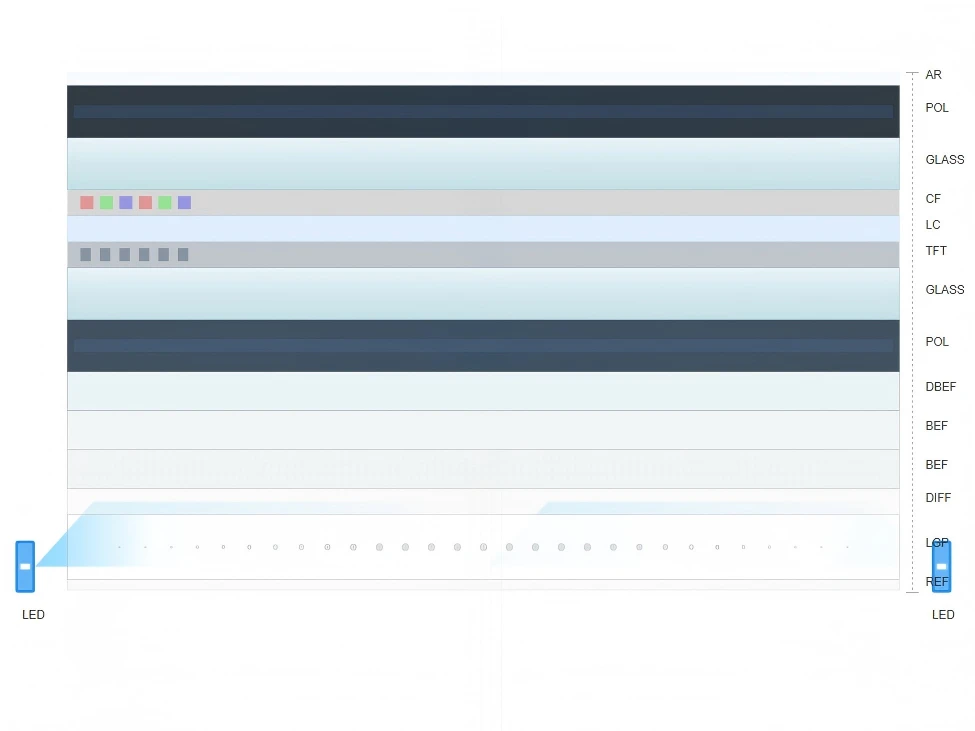

U podstaw profesjonalnych systemów ekranów LCD typu- leży skrupulatnie zaprojektowana struktura typu „sandwich”, składająca się z wielu warstw funkcjonalnych, z których każda pełni kluczową rolę w tworzeniu obrazu i wydajności wyświetlania.

Podstawowa architektura zaczyna się od precyzyjnie-wytworzonych podłoży szklanych, zazwyczaj wykorzystujących-ultracienkie kompozycje glinokrzemianów lub borokrzemianów, które poddawane są szeroko zakrojonym procesom wzmacniania chemicznego. Podłoża te, o grubości od 0,5 mm do 0,7 mm, muszą utrzymywać wyjątkową tolerancję płaskości mniejszą niż 20 mikrometrów na całej powierzchni, aby zapewnić jednolite odstępy między komórkami ciekłokrystalicznymi.

Sama warstwa ciekłokrystaliczna stanowi cud inżynierii molekularnej, wykorzystując starannie opracowane nematyczne mieszaniny ciekłych kryształów zoptymalizowane pod kątem szerokich zakresów temperatur pracy i krótkich czasów reakcji. Nowoczesne wyświetlacze słupkowe- wykorzystują zaawansowane preparaty ciekłokrystaliczne zawierające związki fluoru i specjalistyczne domieszki, które zwiększają anizotropię dielektryczną, umożliwiając obniżenie napięć sterujących przy jednoczesnym zachowaniu doskonałych właściwości optycznych.

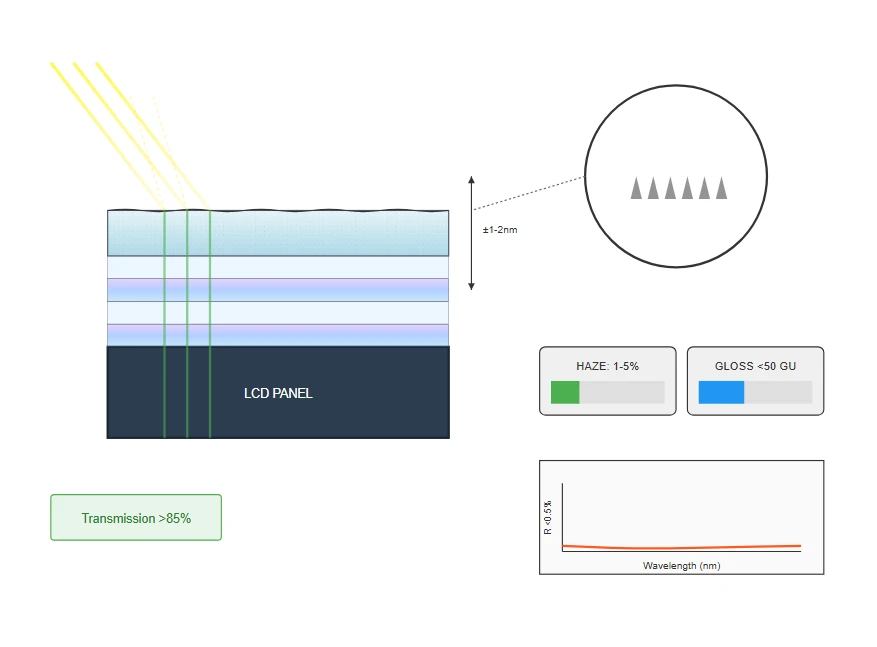

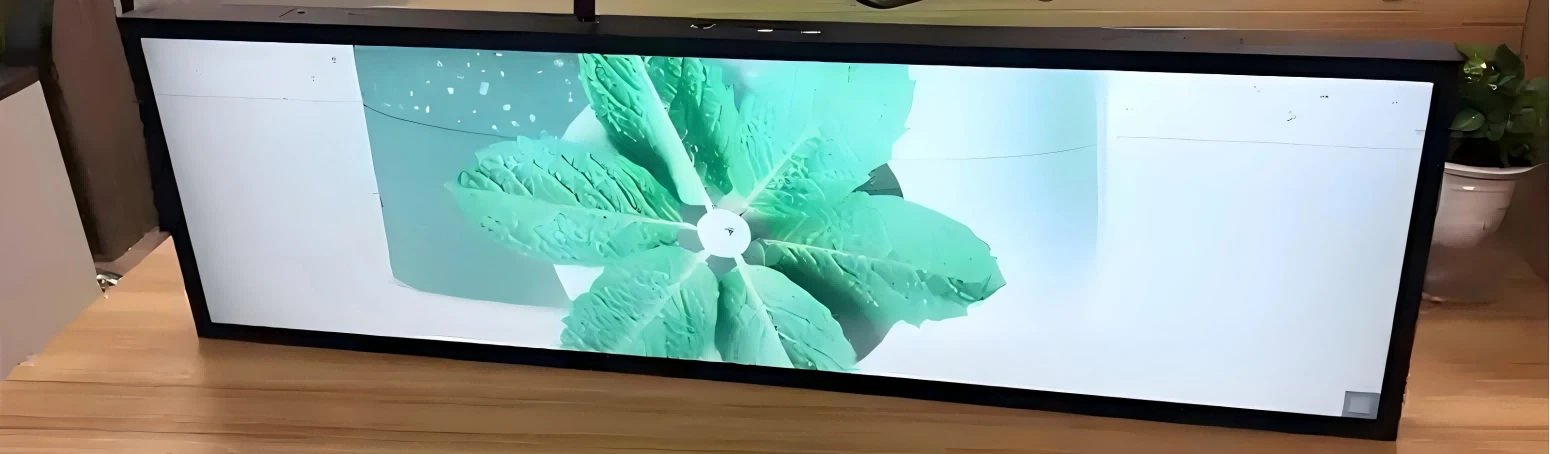

Profesjonalne produkty z ekranami LCD- typu paskowego wykorzystują zaawansowane technologie obróbki powierzchni w celu optymalizacji widoczności w trudnych warunkach oświetlenia otoczenia. W obróbce-przeciwodblaskowej wykorzystuje się albo trawione powierzchnie szklane o kontrolowanych parametrach chropowatości, albo wielo-systemy powłok zawierające nano-cząsteczki o strukturze.

Zabiegi te zapewniają optymalną równowagę pomiędzy redukcją odblasków a wyrazistością obrazu, utrzymując wartości zamglenia w zakresie 1-5% przy jednoczesnym osiągnięciu poziomu połysku poniżej 50 jednostek połysku przy kącie pomiaru 60 stopni.

Systemy-powłok antyrefleksyjnych wykorzystują zaawansowane-warstwowe stosy dielektryków o precyzyjnie kontrolowanych profilach grubości, uzyskując wartości współczynnika odbicia poniżej 0,5% w całym spektrum widzialnym. Powłoki te wykorzystują naprzemiennie materiały o wysokim i niskim współczynniku załamania światła, osadzane w procesie rozpylania magnetronowego lub odparowywania wiązki elektronów, z indywidualną kontrolą grubości warstwy w zakresie 1-2 nanometrów.

Zaawansowane implementacje obejmują gradientowe-struktury indeksowe lub-nano{2}}tekstury inspirowane oczami ćmy, które zapewniają szerokopasmowe działanie przeciwodblaskowe-przy jednoczesnym zachowaniu trwałości mechanicznej.

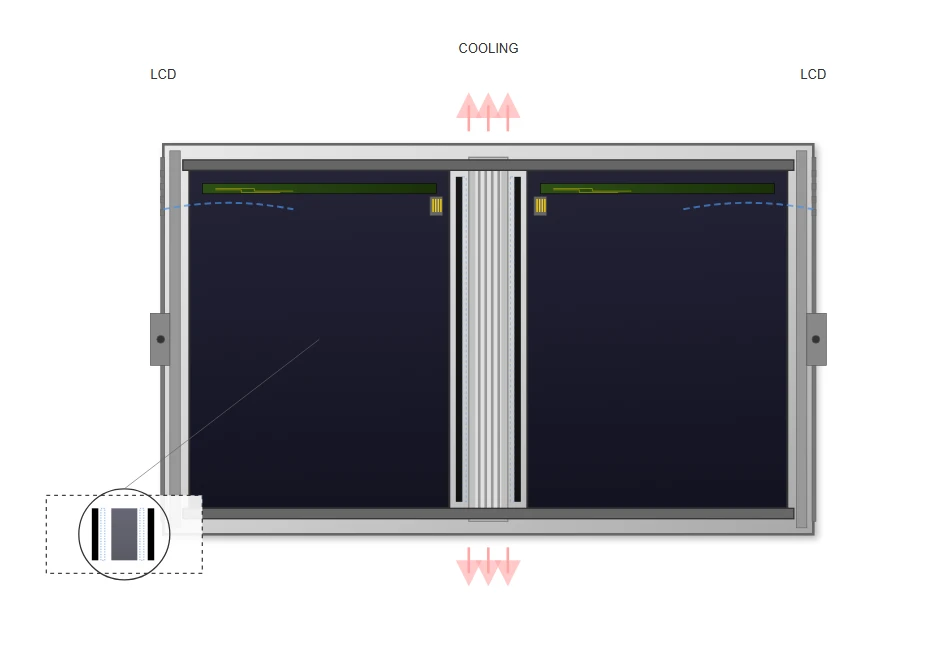

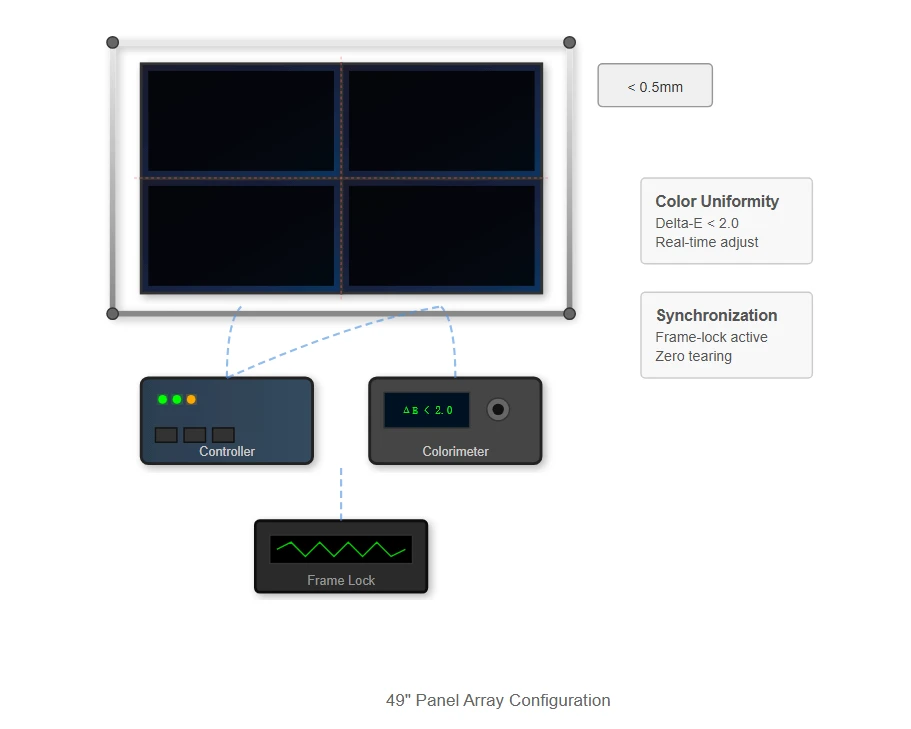

Systemy wyświetlaczy LCD typu light box, szczególnie te wykorzystujące wiele 49-calowych paneli w skoordynowanych konfiguracjach, wymagają wyjątkowej precyzji mechanicznego dopasowania i kalibracji kolorów. Systemy te wykorzystują wyrafinowane ramy montażowe z możliwością mikroregulacji, umożliwiając płynną ciągłość wizualną w poprzek granic paneli z tolerancjami szczelin poniżej 0,5 milimetra.

W procesie kalibracji kolorów wykorzystywane są zaawansowane kolorymetryczne systemy sprzężenia zwrotnego, które w sposób ciągły monitorują i dostosowują charakterystykę poszczególnych paneli, utrzymując jednolitość kolorów przy wartościach Delta-E poniżej 2,0 w ​​całym układzie wyświetlaczy.

Architektura przetwarzania sygnału dla konfiguracji z wieloma-ekranami obejmuje wyspecjalizowane kontrolery ścian wideo z zaawansowanymi możliwościami skalowania i okienkowania. Kontrolery te wykorzystują zaawansowane algorytmy kompensacji ramki i zniekształcania obrazu, tworząc wizualnie płynną prezentację treści na wielu wyświetlaczach fizycznych.

Systemy synchronizacji wykorzystują precyzyjne generatory taktowania i mechanizmy-blokowania klatek, które zapewniają spójność czasową wszystkich elementów wyświetlacza, eliminując widoczne artefakty rozrywania i zacinania się podczas dynamicznej prezentacji treści.
