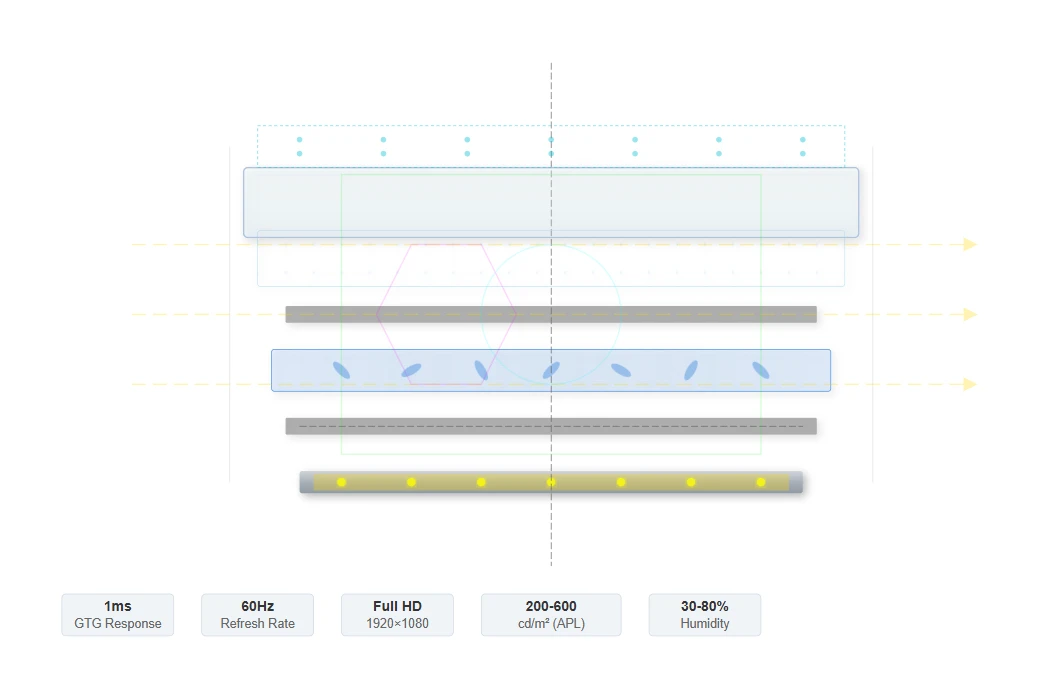

Fuzja sfery fizycznej i cyfrowej
W przeciwieństwie do tradycyjnych nieprzezroczystych wyświetlaczy, ta technologia przezroczystego ekranu dotykowego pozwala widzom widzieć przez panel wyświetlacza, jednocześnie prezentując dynamiczną zawartość cyfrową, tworząc niespotykane dotąd połączenie sfery fizycznej i cyfrowej.
Proces produkcyjny obejmuje skomplikowaną, precyzyjną inżynierię, która rozpoczyna się od specjalistycznych podłoży szklanych pokrytych przezroczystymi, przewodzącymi tlenkami. Panele te wykorzystują zaawansowaną technologię LCD, w której cząsteczki ciekłych kryształów są precyzyjnie rozmieszczone pomiędzy filtrami polaryzacyjnymi, umożliwiając selektywną transmisję światła przy jednoczesnym zachowaniu przejrzystości obrazu.
Architektura wykorzystuje unikalny system podświetlenia, który zapewnia jasność na poziomie 200–600 cd/m² w zależności od aktywnego poziomu obrazu (APL), zapewniając optymalną widoczność w różnych warunkach oświetleniowych.
Odpowiedź 1 ms
Szary-do-szarego
60 Hz
Częstotliwość odświeżania
Pełna HD
1920×1080
30-80%
Zakres wilgotności
Podstawowe technologie i procesy produkcyjne
Tworzenie przezroczystych ekranów dotykowych obejmuje wyrafinowane procesy inżynieryjne, które równoważą przejrzystość optyczną z wydajnością funkcjonalną.

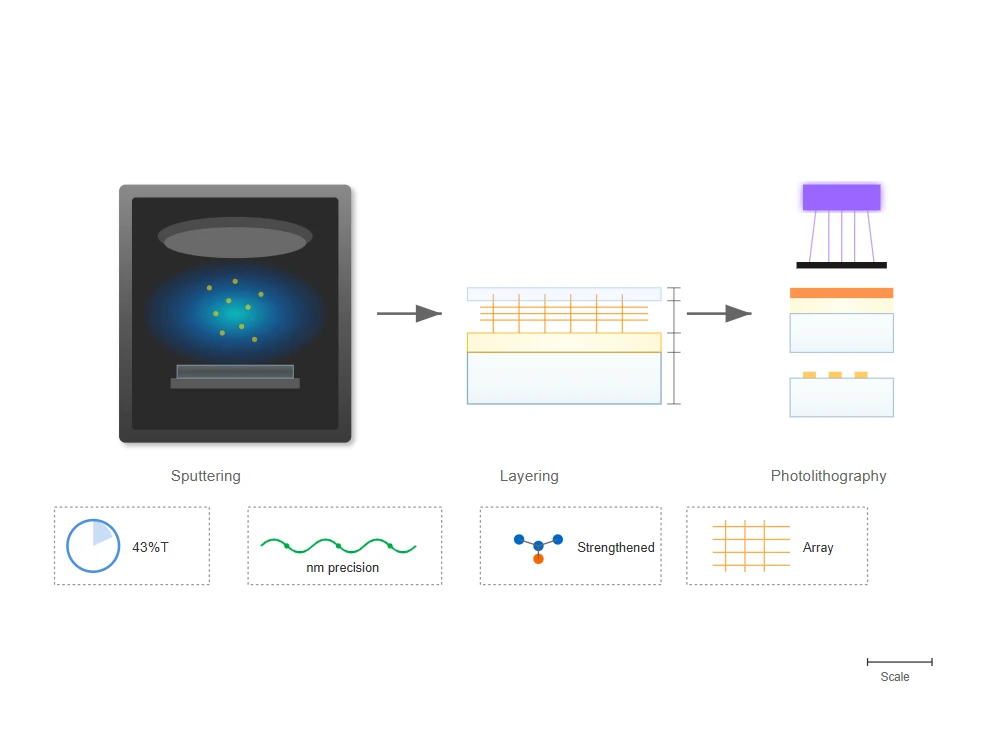

Przygotowanie podłoża i nakładanie warstw
Podstawą każdego przezroczystego ekranu dotykowego są- ultraprzezroczyste podłoża szklane, które poddawane są szeroko zakrojonym procesom wzmacniania chemicznego. Podłoża te otrzymują wiele warstw przezroczystych materiałów przewodzących dzięki zaawansowanym technikom osadzania próżniowego.
W procesie produkcyjnym wykorzystuje się rozpylanie magnetronowe do osadzania warstw tlenku indu i cyny (ITO) z precyzją na poziomie-nanometrów, tworząc ścieżki przewodzące niezbędne dla funkcjonalności dotyku. Każdy panel wymaga skrupulatnej kontroli grubości warstwy, aby utrzymać krytyczny współczynnik przepuszczalności światła wynoszący 43%, zapewniając jednocześnie przewodność elektryczną.
Linia produkcyjna wdraża zaawansowane procesy fotolitografii w celu uformowania warstw ITO w precyzyjne układy elektrod. Te wzorce definiują obszary-wrażliwe na dotyk, umożliwiając dokładne wykrywanie pozycji podczas interakcji użytkownika z wyświetlaczem.

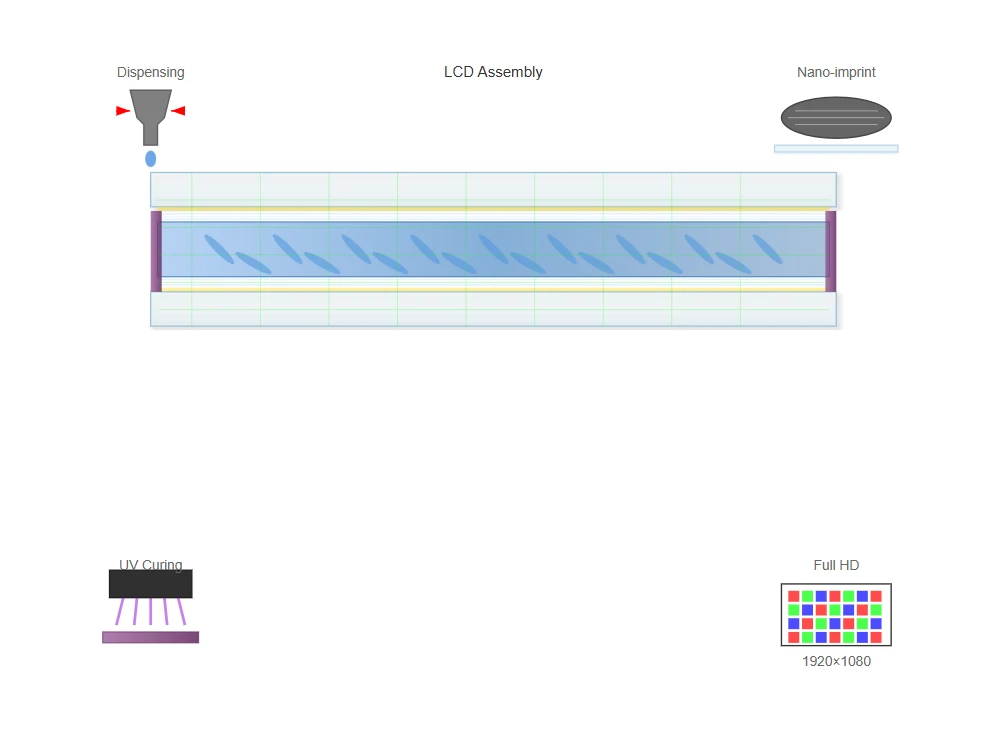

Zespół ogniw ciekłokrystalicznych
Sercem tej technologii jest zespół ogniw ciekłokrystalicznych, w którym precyzyjnie skalibrowane szczeliny pomiędzy szklanymi podłożami są wypełniane specjalistycznymi materiałami ciekłokrystalicznymi. W procesie produkcyjnym wykorzystywane są zaawansowane systemy dozowania, które wtryskują związki ciekłokrystaliczne z dokładnością-mikronów.
Panele te wykorzystują technologie Twisted Nematic (TN) lub-inplane przełączania (IPS) zoptymalizowane pod kątem przejrzystości, a nie maksymalnego kontrastu. Po zintegrowaniu w postaci przezroczystego ekranu dotykowego warstwy wyrównujące są tworzone za pomocą technik-nanodruku, które ustalają jednolitą orientację molekularną na całym obszarze wyświetlania.
To precyzyjne ustawienie zapewnia spójne właściwości optyczne w całej rozdzielczości Full HD 1920x1080. Proces montażu obejmuje uszczelniacze utwardzane promieniami UV-nanoszone za pomocą automatycznych systemów dozowania, tworząc hermetyczne uszczelnienia, które chronią materiał ciekłokrystaliczny, zachowując jednocześnie przejrzystość optyczną.

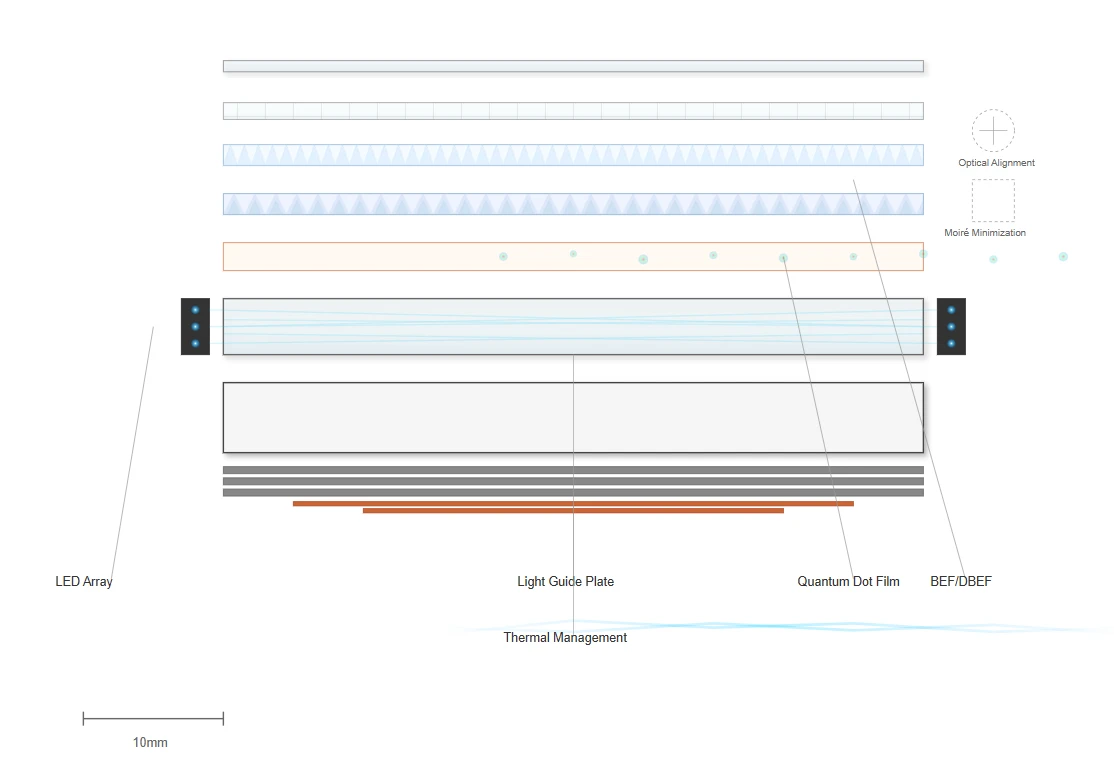

Integracja podświetlenia i ulepszenie optyczne
System podświetlenia stanowi znaczące osiągnięcie inżynieryjne, równoważące wymagania dotyczące oświetlenia z zachowaniem przezroczystości. System wykorzystuje-oświetlane krawędziowo układy LED w połączeniu ze specjalistycznymi płytkami prowadzącymi światło, które równomiernie rozprowadzają oświetlenie na powierzchni wyświetlacza.
W tych podświetleniach zastosowano folie wzmacniające kropki kwantowe, które poprawiają gamę kolorów, zachowując jednocześnie podstawową charakterystykę przezroczystości wymaganą w zastosowaniach z przezroczystymi ekranami dotykowymi. Zaawansowane folie optyczne zintegrowane z zespołem obejmują folie poprawiające jasność (BEF) i folie o podwójnym zwiększaniu jasności (DBEF), które maksymalizują efektywność wykorzystania światła.
Proces produkcyjny starannie wyrównuje te warstwy optyczne, aby zminimalizować efekt mory i zapewnić równomierny rozkład jasności. Konstrukcja obejmuje systemy zarządzania temperaturą, które utrzymują optymalną temperaturę złączy LED, zapewniając stałą wydajność przez cały cykl życia wyświetlacza.
Technologie i wdrażanie czujników dotykowych
Nowoczesna technologia przezroczystych ekranów dotykowych wykorzystuje głównie projektowany pojemnościowy ekran dotykowy (PCT), zapewniając doskonałą szybkość reakcji i możliwość-multidotyku. W procesie produkcyjnym czujniki dotykowe są integrowane bezpośrednio z podłożem wyświetlacza dzięki zaawansowanym technikom drukowania z wykorzystaniem wzorów nanodrutów srebra lub metalowej siatki.
Wzory te zaprojektowano tak, aby szerokość linii była niższa od progów ostrości wzroku człowieka, co pozwala zachować przezroczystość optyczną, a jednocześnie zapewnia niezawodne wykrywanie dotyku. Obwody sterownika wykorzystują zaawansowane algorytmy przetwarzania sygnału, które filtrują szumy otoczenia i kompensują wahania temperatury.
Osiągnięcie niezwykłego czasu reakcji od szarego-do-szarego wynoszącego 1 ms wymaga precyzyjnej kontroli właściwości materiału ciekłokrystalicznego i napięć sterujących. Obwody sterownika wykorzystują techniki przesterowania, które tymczasowo przykładają wyższe napięcia w celu przyspieszenia przejść ciekłokrystalicznych, zapewniając płynne renderowanie ruchu niezbędne do dynamicznej prezentacji treści.

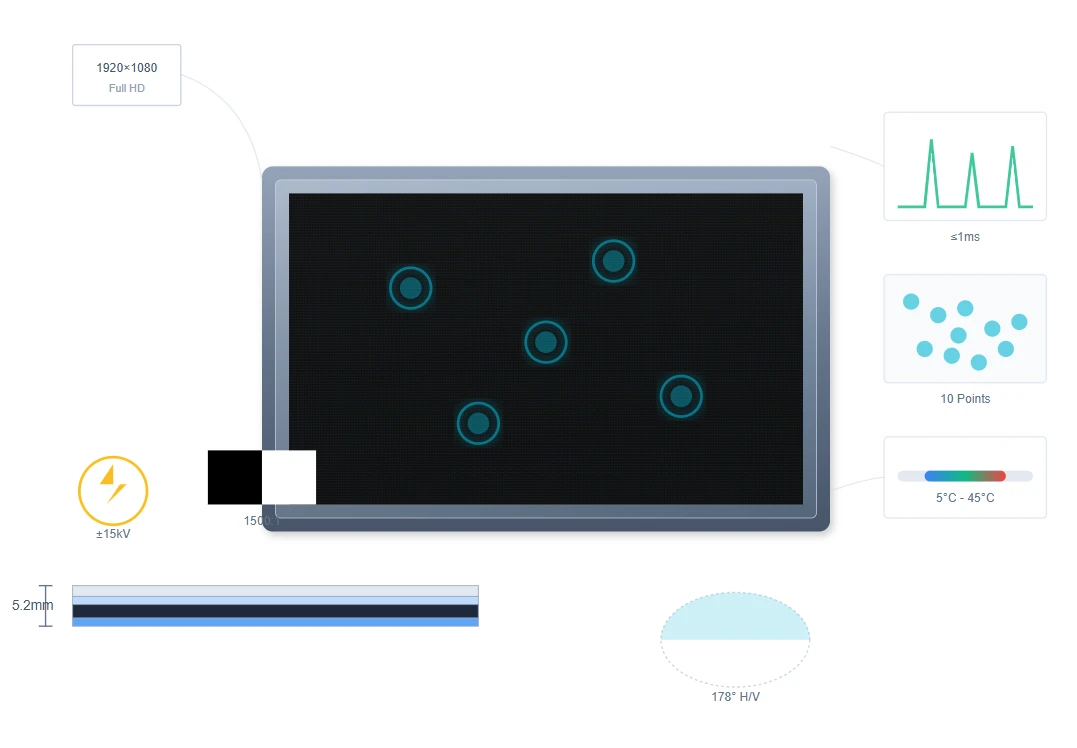

Metryki i specyfikacje wydajności
Przezroczyste ekrany dotykowe zapewniają wyjątkową wydajność w wielu wymiarach technicznych, dzięki czemu nadają się do różnorodnych zastosowań.

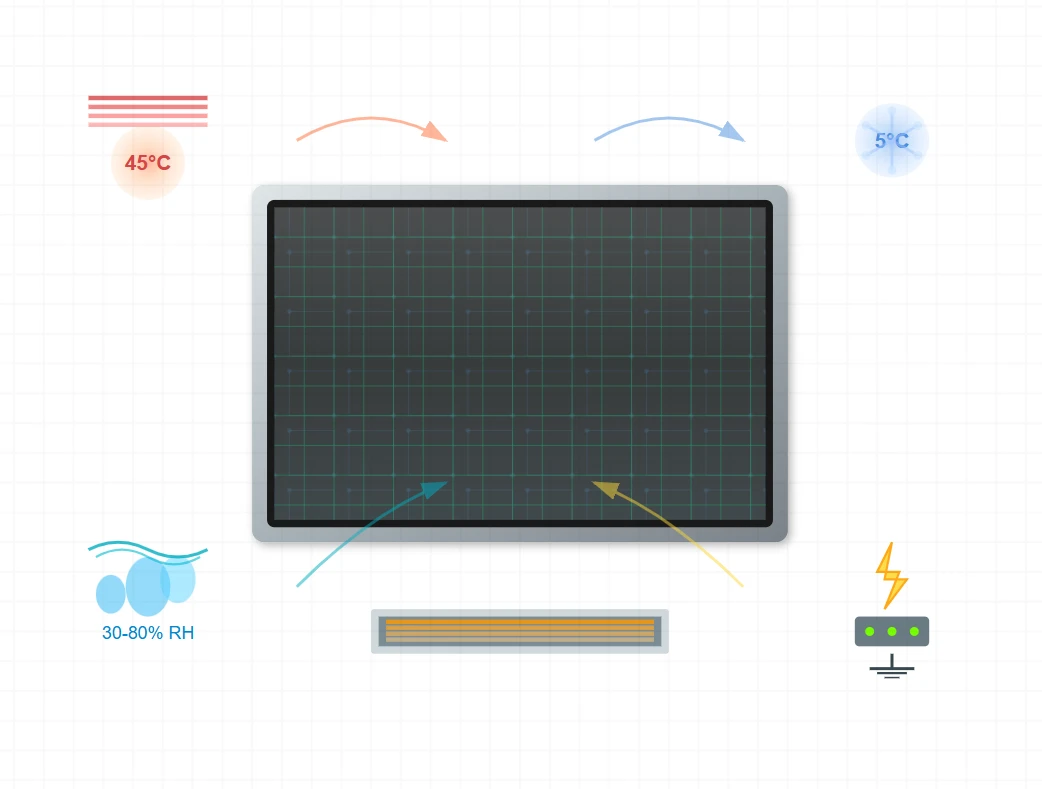

Możliwość dostosowania do środowiska i trwałość
Zaprojektowane, aby działać niezawodnie w różnych warunkach pracy, przy jednoczesnym zachowaniu integralności wydajności.
Systemy zarządzania temperaturą
Przezroczysty ekran dotykowy działa niezawodnie w zakresie temperatur od 5 do 45 stopni dzięki wyrafinowanym strategiom zarządzania temperaturą. W konstrukcji zastosowano materiały przewodzące ciepło, które skutecznie odprowadzają ciepło z podświetlenia LED i obwodów sterownika.
Zaawansowane symulacje termiczne podczas opracowywania zapewniają równomierny rozkład temperatury, zapobiegając powstawaniu gorących punktów, które mogłyby powodować degradację ciekłych kryształów lub zmiany wrażliwości na dotyk.
Odporność na wilgoć i uszczelnienie
Działając w środowiskach o wilgotności względnej od 30% do 80%, system zawiera wiele warstw bariery dla wilgoci. Produkcja nakłada powłoki hydrofobowe na powierzchnie zewnętrzne, zapobiegając kondensacji, która mogłaby pogorszyć widoczność.
W uszczelnieniach krawędzi zastosowano zaawansowane formuły polimerowe, które pozostają elastyczne w całym zakresie temperatur roboczych, zapewniając jednocześnie doskonałe właściwości barierowe dla wilgoci. Jednostki te przechodzą przyspieszone testy starzenia w komorach-o wysokiej wilgotności, aby potwierdzić długoterminową-niezawodność.
Prawdziwe-światowe scenariusze zastosowań
Przezroczyste ekrany dotykowe umożliwiają innowacyjne rozwiązania w różnych branżach, zmieniając sposób, w jaki firmy nawiązują kontakt z odbiorcami.
Środowisko handlowe i handlowe
Rewolucjonizuje prezentację produktów i zaangażowanie klientów dzięki innowacyjnym rozwiązaniom ekspozycyjnym.
Sklepy jubilerskie Moda motoryzacyjna

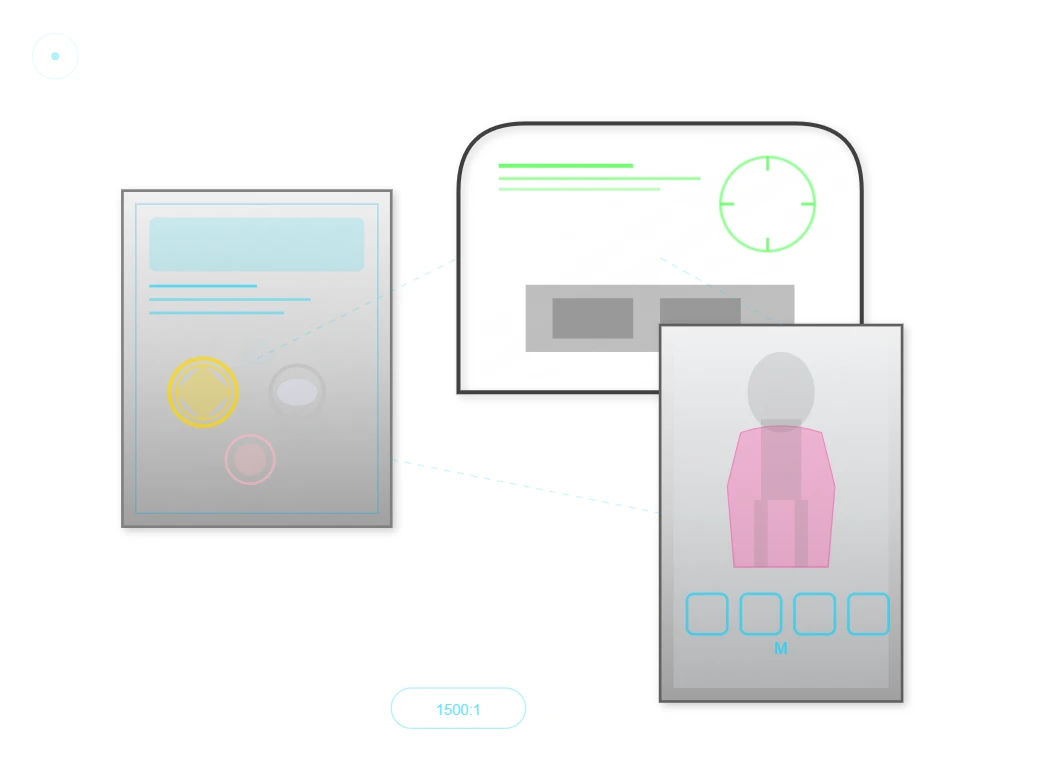

Sprzedaż detaliczna
W sklepach detalicznych przezroczyste ekrany dotykowe rewolucjonizują prezentację produktów i strategie angażowania klientów. Ekskluzywne-sklepy jubilerskie wykorzystują witryny, w których wyświetlane są informacje o produkcie, a jednocześnie umożliwiają klientom oglądanie rzeczywistych produktów za ekranem.
Technologia ta umożliwia interaktywne katalogi produktów nakładane na towary fizyczne, tworząc wciągające doświadczenia zakupowe, które łączą informacje cyfrowe z namacalnymi produktami.
Salony samochodowe
Wyświetlacze zintegrowane z szybami pojazdów przedstawiają specyfikacje i opcje dostosowywania, zachowując jednocześnie widoczność rzeczywistego pojazdu.
Sprzedawcy mody
Montaż luster w przymierzalniach, które nakładają wirtualne opcje odzieży na odbicia klientów z dokładnym odwzorowaniem kolorów.
Kluczowe korzyści w handlu detalicznym
Ulepszona wizualizacja produktu bez zakłócania elementów fizycznych
Interaktywne treści odpowiadające na zaangażowanie klientów
Dynamiczne aktualizacje informacji bez zmiany fizycznych wyświetlaczy
Współczynnik kontrastu 1500:1 zapewnia wyraźną jakość obrazu w różnym oświetleniu
Muzea i wystawy
Muzea na całym świecie wykorzystują tę technologię do tworzenia interaktywnych eksponatów, które zapewniają widoczność artefaktów, a jednocześnie zapewniają treści edukacyjne. Ekspozycje archeologiczne wykorzystują przezroczyste obudowy z ekranami dotykowymi, które prezentują kontekst historyczny i szczegółowe analizy, nie zasłaniając widoku cennych artefaktów.
Panele przepuszczają światło na poziomie 43%, dzięki czemu artefakty pozostają wyraźnie widoczne, a cyfrowe adnotacje zwiększają zrozumienie zwiedzających.
Muzea nauki
Interaktywne demonstracje, podczas których odwiedzający manipulują wirtualnymi elementami nałożonymi na fizyczne eksperymenty z płynną animacją.
Galerie sztuki
Bariery wyświetlające informacje o artyście, zachowujące niezakłócony widok obrazów i rzeźb.
Kluczowe korzyści muzeum
Zachowuje widoczność artefaktów podczas dodawania informacji kontekstowych
Czas reakcji MPRT 8 ms zapewnia płynne animacje edukacyjne
Szerokie kąty widzenia zapewniają dostępność informacji ze wszystkich pozycji
Działa niezawodnie na wysokościach do 5000 metrów
Przestrzenie muzealne i wystawiennicze
Poprawianie doświadczeń odwiedzających dzięki nakładkom informacyjnym przy jednoczesnym zachowaniu widoczności artefaktów.
Galerie sztuki związane z archeologią i nauką

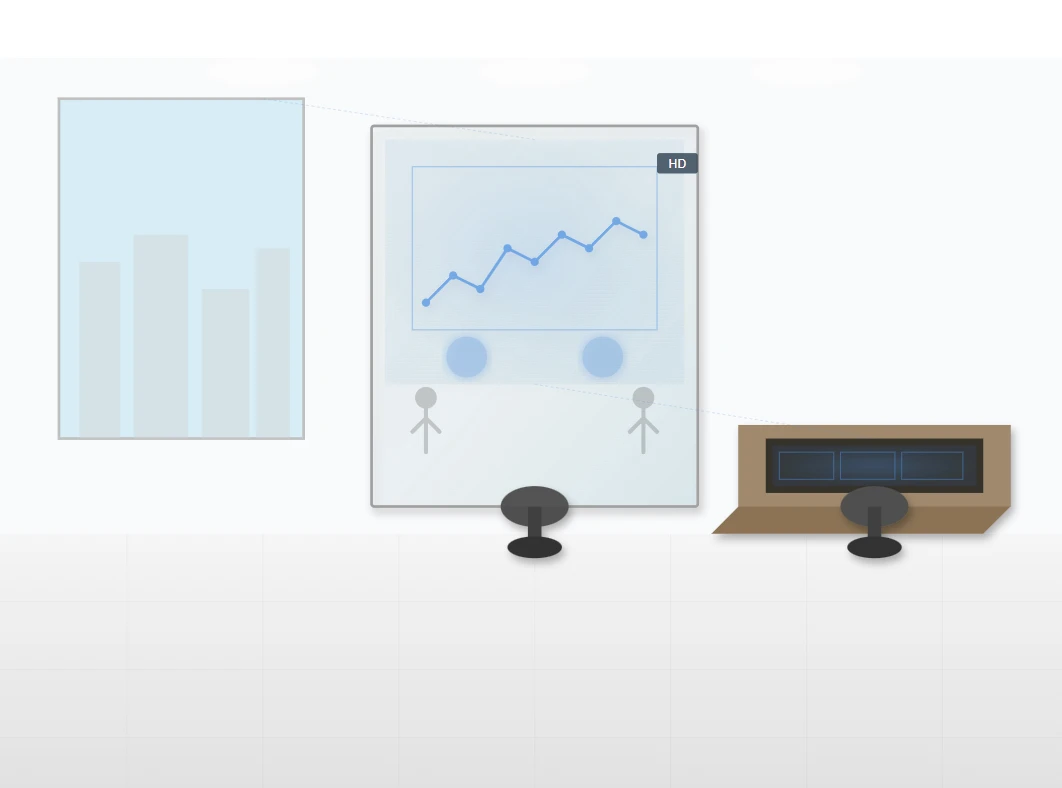

Aplikacje korporacyjne i biurowe
Przekształcanie przestrzeni roboczych dzięki rozwiązaniom współpracującym, które zachowują otwartość przestrzenną.
Przegrody biurowe Sale konferencyjne Biura wykonawcze
Korporacyjne i biurowe
Nowoczesne budynki biurowe integrują przegrody, które pełnią funkcję wspólnych przestrzeni do pracy, zachowując jednocześnie otwartość przestrzenną. Instalacje te umożliwiają zespołom dzielenie się prezentacjami i burzami mózgów pomysłami na przezroczystych powierzchniach ekranów dotykowych, które zachowują wizualną łączność między przestrzeniami.
Rozdzielczość Full HD zapewnia przejrzystość tekstu podczas szczegółowego przeglądania dokumentów i dodawania adnotacji, wspierając produktywną współpracę.
Sale konferencyjne
Okna, które przekształcają się w wyświetlacze prezentacyjne, zachowując widok na zewnątrz z adaptacyjną jasnością.
Biura Wykonawcze
Powierzchnie biurek wyświetlające informacje o harmonogramie przy jednoczesnym zachowaniu tradycyjnej estetyki mebli.
Kluczowe korzyści korporacyjne
Usprawnia współpracę bez utraty otwartości biura
Rozdzielczość Full HD zapewnia wyraźny tekst do przeglądania dokumentów
Regulacja jasności dostosowuje się do zmiennych warunków oświetlenia dziennego
Powłoki-przeciwodblaskowe zmniejszają zmęczenie oczu podczas długotrwałego użytkowania

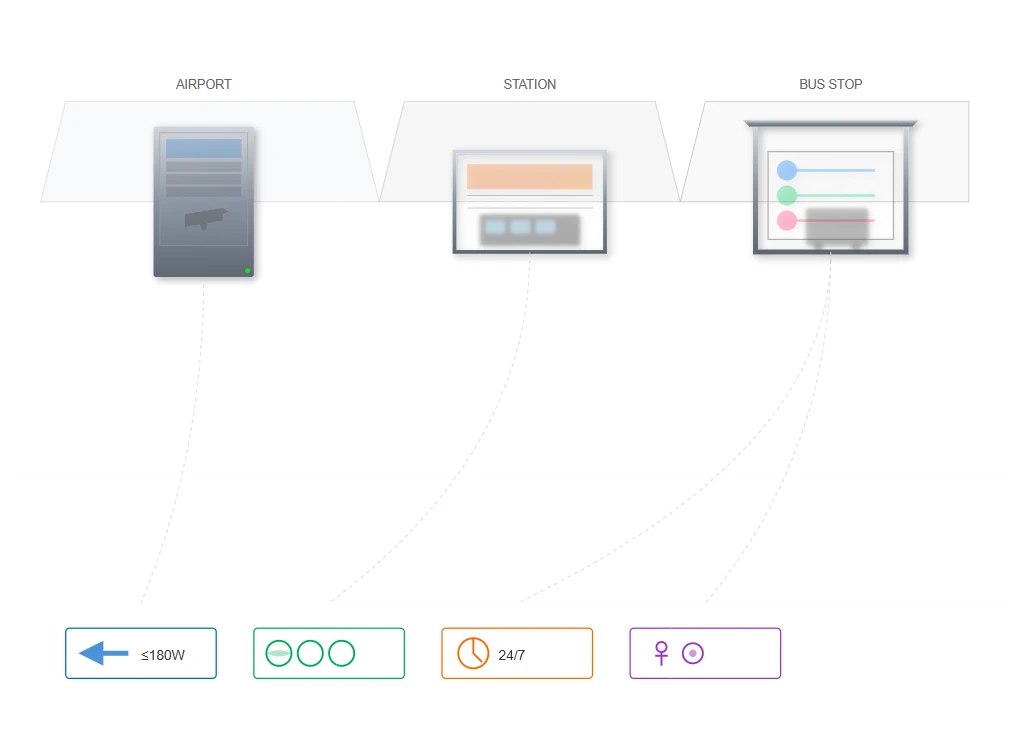

Transport
Terminale lotniskowe wdrażają kioski informacyjne z przezroczystymi ekranami dotykowymi, które dostarczają informacji o locie, jednocześnie umożliwiając pasażerom zachowanie świadomości otoczenia. Wyświetlacze działają w sposób ciągły przy określonym poborze mocy mniejszym lub równym 180 W, zapewniając-energooszczędną pracę w środowiskach całodobowych.
Instalacje te obsługują wiele języków i zapewniają dostępność, zaspokajając różnorodne potrzeby pasażerów w ruchliwych węzłach komunikacyjnych.
Stacje kolejowe
Bariery peronowe wyświetlające informacje o przyjeździe, jednocześnie umożliwiające pasażerom zobaczenie zbliżających się pociągów.
Przystanki autobusowe
Schrony prezentujące mapy tras i godziny przybycia, zapewniając jednocześnie ochronę pogodową w warunkach zewnętrznych.
Kluczowe korzyści w transporcie
Wyświetla informacje, nie zasłaniając widoczności otoczenia
Energooszczędne-działanie (mniejsze lub równe 180 W) w środowiskach całodobowych
Solidna konstrukcja wytrzymuje wibracje i czynniki środowiskowe
Obsługa wielu języków i funkcje ułatwień dostępu
Transport i przestrzeń publiczna
Dostarczanie kluczowych informacji przy jednoczesnym zachowaniu świadomości otoczenia.
Lotniska Dworce Kolejowe Przystanki autobusowe
Zaawansowana kontrola jakości produkcji
Rygorystyczne protokoły testowe zapewniają stałą wydajność i niezawodność każdego wyprodukowanego urządzenia.
Weryfikacja wydajności optycznej
Kliknij opcję Walidacja wydajności

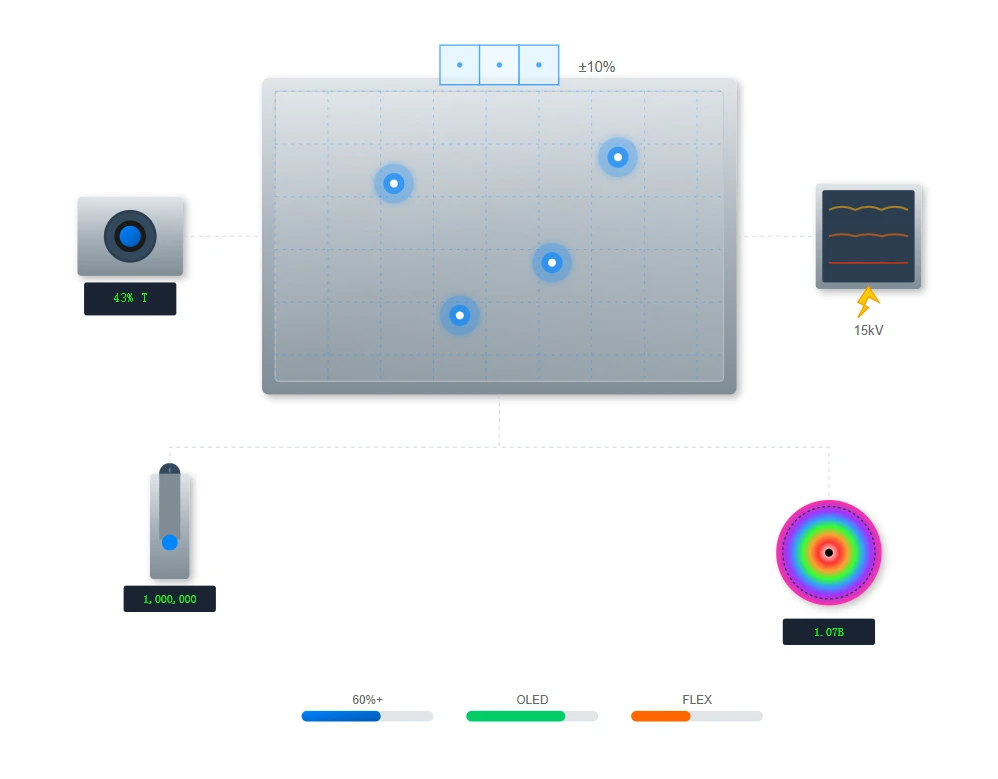

Przyszłość technologii przezroczystych wyświetlaczy
W miarę ewolucji technologii przezroczystych ekranów dotykowych badacze i inżynierowie skupiają się na kilku kluczowych obszarach, aby zwiększyć wydajność i rozszerzyć możliwości zastosowań. Celem nowej generacji wyświetlaczy jest osiągnięcie jeszcze wyższych współczynników przepuszczalności światła przy jednoczesnym zachowaniu lub poprawie czułości dotyku i jakości wyświetlania.
Wschodząca nauka o materiałach poszukuje alternatyw dla tlenku indu i cyny (ITO), które zapewniają lepszą przewodność i większą przezroczystość. Rozwiązania oparte na nanodrutach i grafenie-są szczególnie obiecujące w przyszłych iteracjach, potencjalnie umożliwiając elastyczne przezroczyste wyświetlacze, które można zintegrować z zakrzywionymi powierzchniami i niekonwencjonalnymi kształtami.
Postępy w technologii-organicznych diod elektroluminescencyjnych (OLED) mogą ostatecznie zastąpić rozwiązania oparte na LCD-, oferując doskonałe współczynniki kontrastu i efektywność energetyczną przy jednoczesnym zachowaniu przezroczystości. Zmiany te mogą znacznie rozszerzyć zakres zastosowań technologii przezroczystych wyświetlaczy w elektronice użytkowej, interfejsach samochodowych i integracji architektonicznej.
Wyższa przepuszczalność
Cel: transmisja światła na poziomie ponad 60% przy jednoczesnym zachowaniu wydajności wyświetlania
Elastyczne obudowy
Zakrzywione i zginane wyświetlacze zapewniające innowacyjne możliwości integracji
Niższe zużycie energii
Rozwiązania OLED nowej-generacji zapewniające większą efektywność energetyczną
