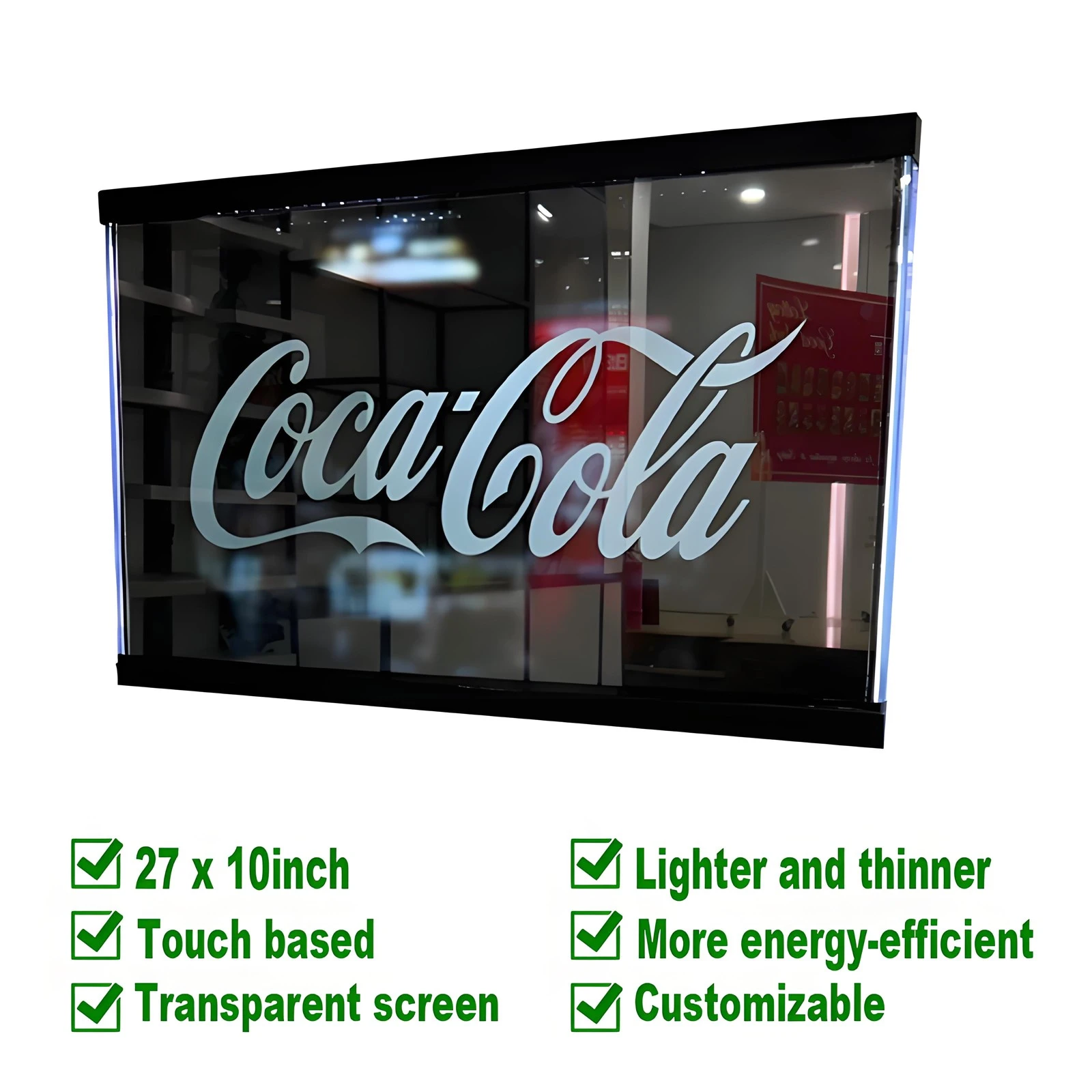

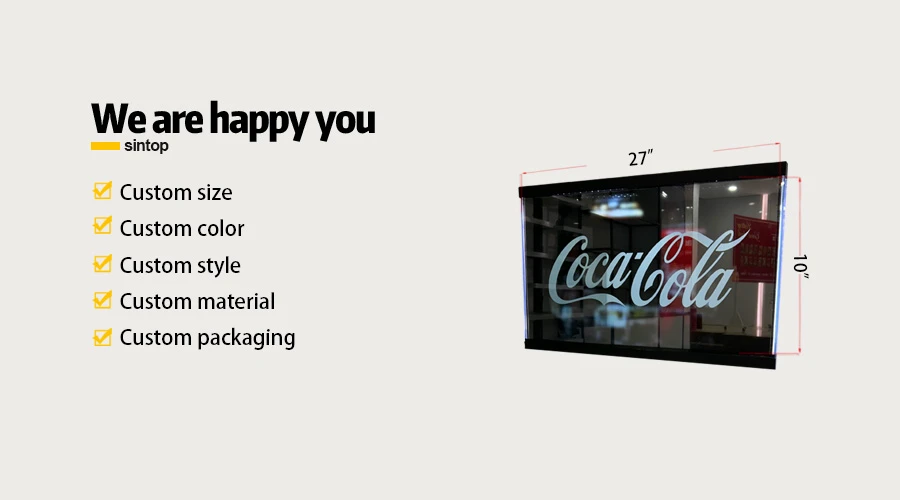

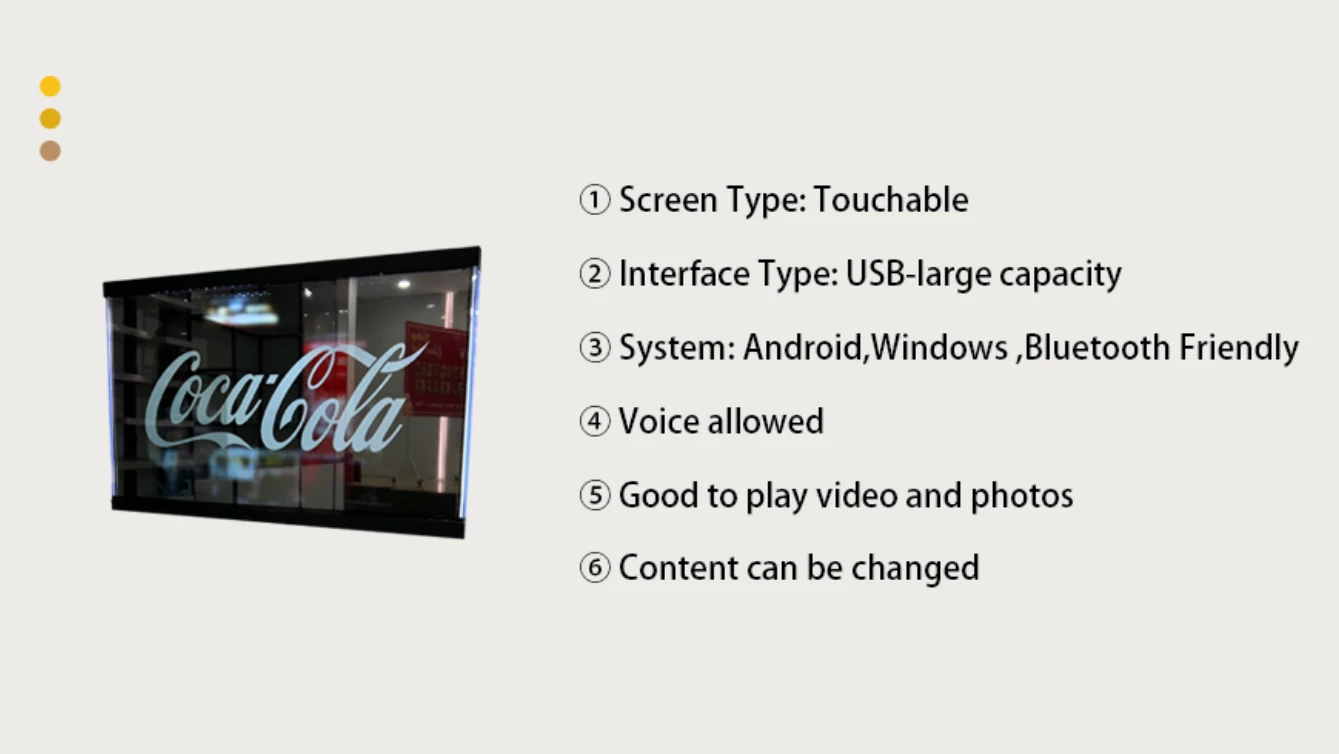

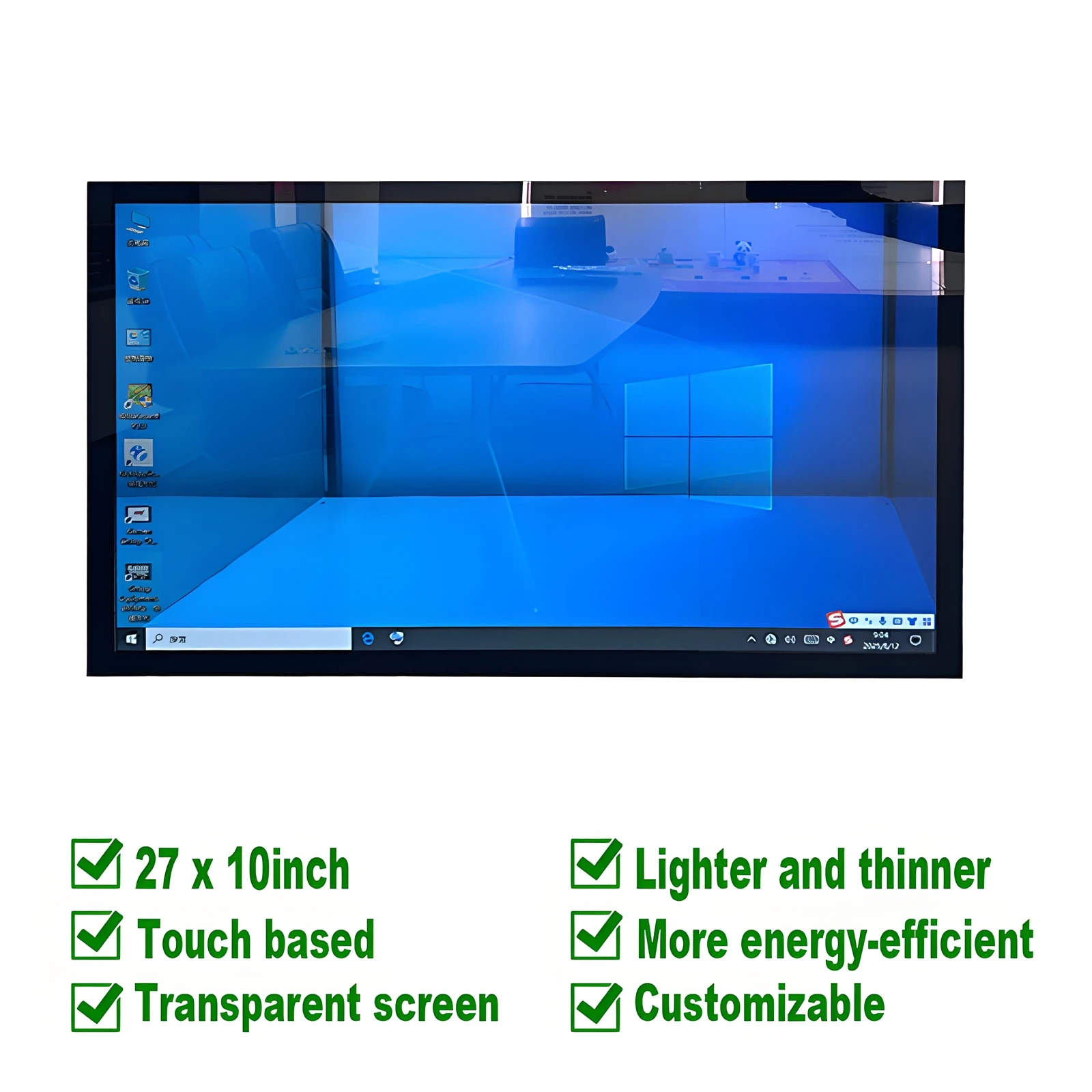

Przezroczysty ekran dotykowy o wymiarach 27" x 10".
Rewolucyjny postęp w technologii wyświetlaczy, łączący-najnowocześniejszą technologię przezroczystych ekranów z wyrafinowanymi procesami produkcyjnymi. Ten ultra-szerokoformatowy przezroczysty panel wyświetlacza zapewnia wyjątkową wydajność wizualną przy jednoczesnym zachowaniu przepuszczalności światła na poziomie 43%.
- Opis Opis Opis

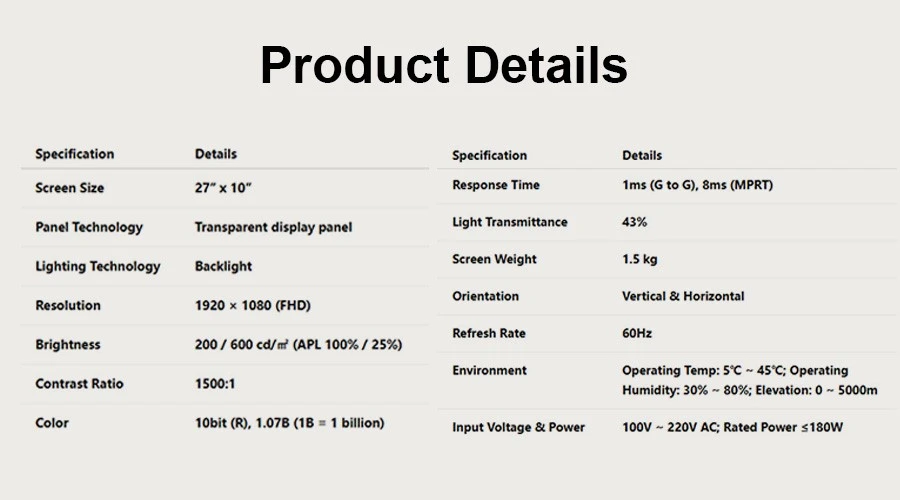

- Dane techniczne
- Funkcja
43% przepuszczalności światła
Optymalna równowaga pomiędzy widocznością i przejrzystością
Architektura techniczna i projektowanie paneli
Przezroczysty ekran wykorzystuje zaawansowaną technologię paneli zaprojektowaną specjalnie do zastosowań komercyjnych. Dzięki wymiarom 27 cali szerokości i 10 cali wysokości ten wyjątkowy współczynnik proporcji zapewnia optymalne wrażenia wizualne.
Wymiary
Szerokość 27 cali i wysokość 10 cali zapewniają optymalne wrażenia podczas poziomej prezentacji treści.
Formatuj bardzo-szeroko
Rezolucja
Rozdzielczość 1920 x 1080 (Full HD) zapewnia wyraźny, szczegółowy obraz odpowiedni do różnych zastosowań komercyjnych.
Gęstość pikseli 81 ppi
Waga
Lekka konstrukcja ważąca zaledwie 1,5 kg umożliwia elastyczne opcje instalacji bez wzmocnień konstrukcyjnych.
Instalacja Wszechstronna
Jasność
200 cd/m² przy 100% APL i 600 cd/m² przy 25% APL, zapewniając widoczność w różnych warunkach oświetleniowych.
Regulacja automatyczna
Współczynnik kontrastu
Wyjątkowy współczynnik kontrastu 1500:1 zapewnia doskonałą percepcję głębi i klarowność obrazu.
Wiodąca w branży wydajność
Reprodukcja kolorów
10-bitowe przetwarzanie obsługujące 1,07 miliarda kolorów, co zapewnia żywą,-realistyczną reprodukcję obrazu.
Dokładność Delta E Mniejsza lub równa 2,0

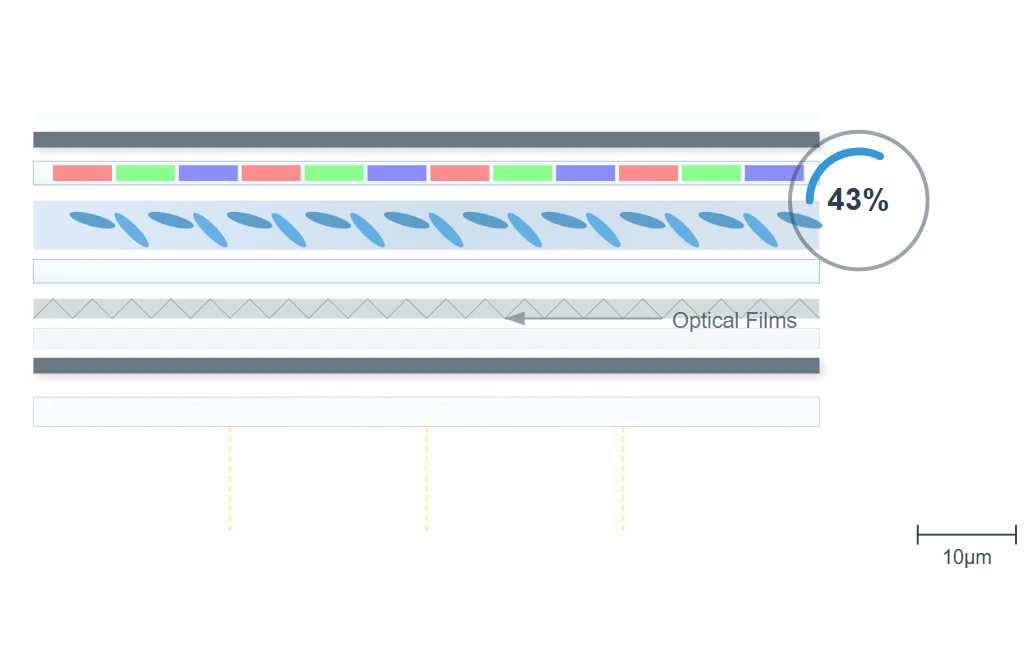

Inżynierska precyzja
Precyzja inżynieryjna kryjąca się za tym przezroczystym ekranem obejmuje wyrafinowane techniki wyrównywania ciekłych kryształów, które umożliwiają jednoczesną transmisję światła i tworzenie obrazu. Współczynnik przepuszczalności światła wynoszący 43% reprezentuje optymalną równowagę pomiędzy widocznością i przezroczystością.
Osiągnięta dzięki precyzyjnie skalibrowanemu rozkładowi podświetlenia i zaawansowanym strukturom folii optycznej, równowaga ta zapewnia funkcjonalność wyświetlacza przy jednoczesnym zachowaniu jego przezroczystych właściwości.
Doskonałość procesu produkcyjnego
Produkcja tego przezroczystego ekranu obejmuje wiele-precyzyjnych etapów produkcji, zapewniających wyjątkową jakość i wydajność.

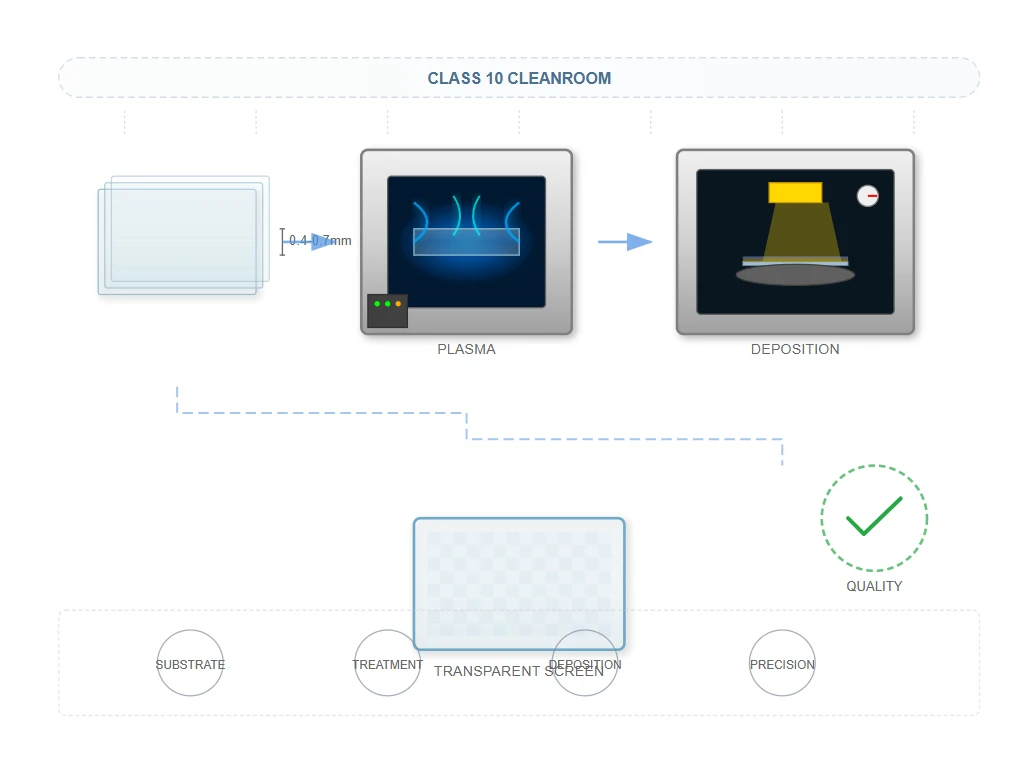

Czyszczenie i przygotowanie podłoża
Proces rozpoczyna się od przygotowania podłoża przy użyciu-ultracienkich materiałów szklanych, zwykle o grubości od 0,4 mm do 0,7 mm. Podłoże to poddawane jest obróbce plazmowej, aby zapewnić optymalne właściwości adhezyjne przy osadzaniu kolejnych warstw, a wszystko to w środowisku pomieszczeń czystych klasy 10.

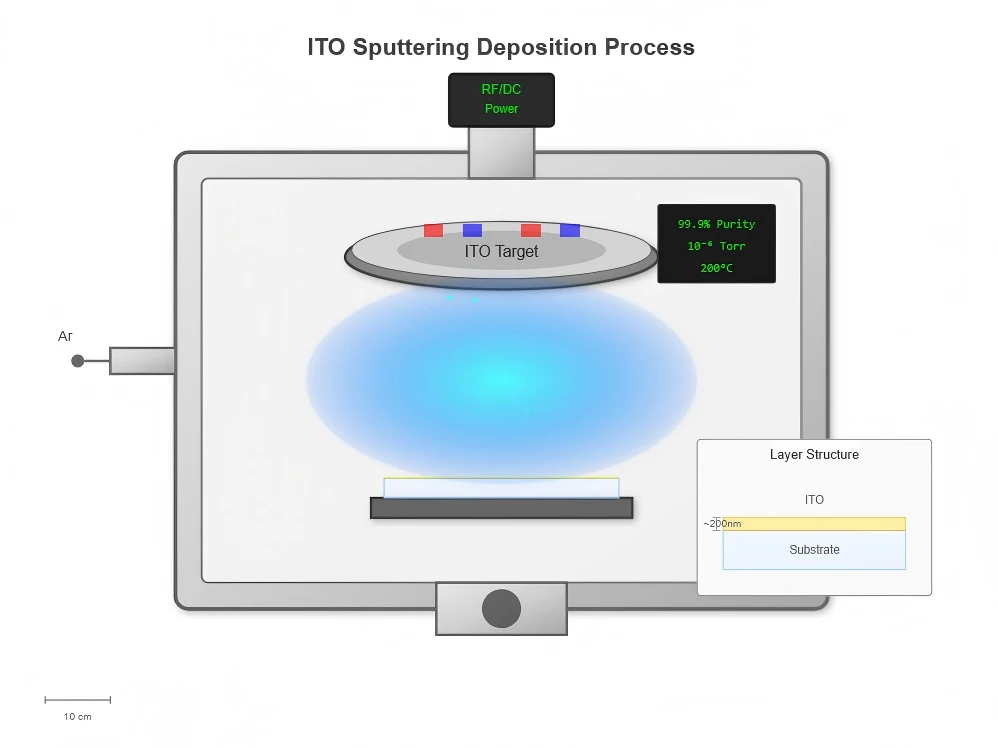

Osadzanie ITO (tlenek indu i cyny).
Proces napylania powoduje osadzenie ITO o czystości 99,9% na przygotowanym podłożu. Ta warstwa przewodząca ma kluczowe znaczenie zarówno dla funkcjonalności wyświetlacza, jak i wrażliwości na dotyk, wymagając precyzyjnej kontroli grubości i jednorodności.

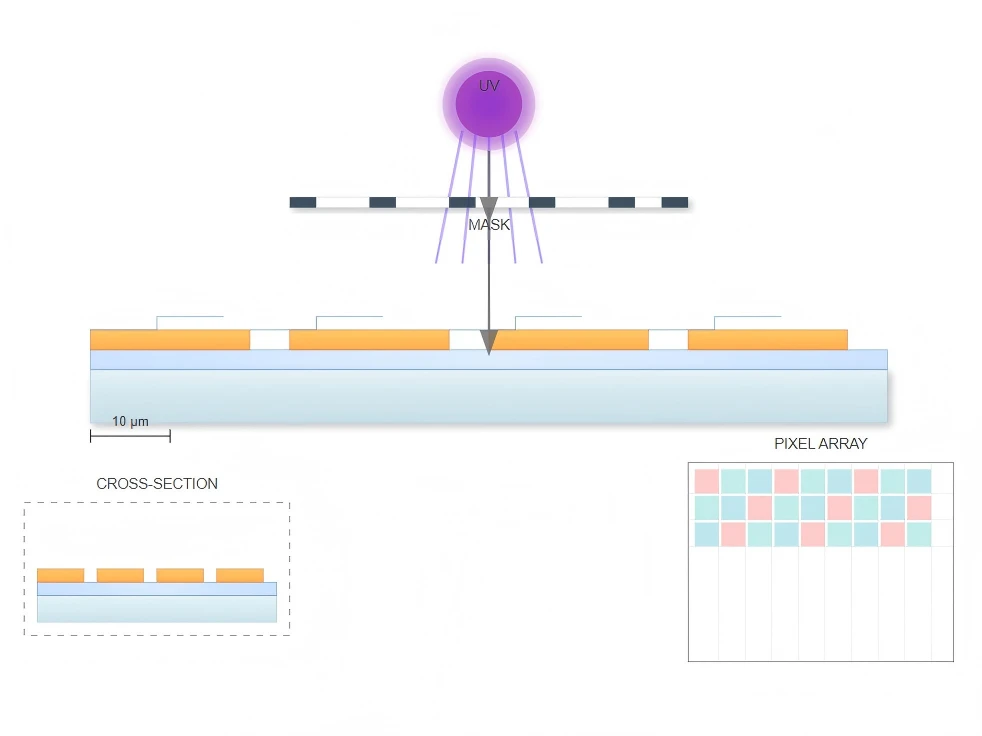

Wzornictwo fotolitograficzne
Dopasowanie z precyzją-mikronową zapewnia dokładne odwzorowanie warstwy ITO. W tym procesie fotolitograficznym tworzone są precyzyjne obwody wymagane do aktywacji pikseli i wykrywania dotyku, z tolerancjami mierzonymi w mikrometrach.

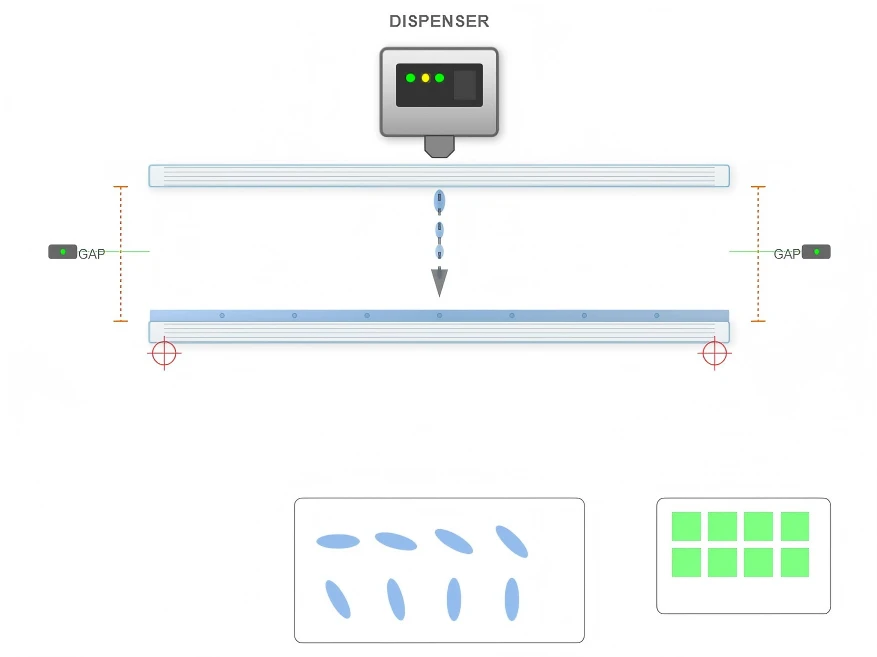

Zespół ogniw ciekłokrystalicznych
Zautomatyzowane systemy dozowania precyzyjnie nakładają materiał ciekłokrystaliczny pomiędzy dwa podłoża. Ten krytyczny krok wymaga dokładnej kontroli wymiarów szczelin między komórkami, aby zapewnić jednolitą wydajność wyświetlania na całej powierzchni panelu.
Zastosowanie polaryzatora
Laminowanie folii-optycznej polega na zastosowaniu precyzyjnych polaryzatorów po obu stronach ogniwa. Polaryzatory te są niezbędne do kontrolowania transmisji światła i zapewniania przejrzystości wyświetlacza przy jednoczesnym zachowaniu jakości obrazu.
Wymagania dotyczące precyzji produkcji
Produkcja przezroczystych ekranów wymaga-środowisk o kontrolowanej temperaturze, z zachowaniem dokładności ±0,5 stopnia w całym procesie. Środki kontroli jakości obejmują systemy automatycznej kontroli optycznej (AOI) zdolne do wykrywania defektów o wielkości zaledwie 5 mikrometrów.
Środowisko pomieszczeń czystych klasy 10 dla etapów krytycznych
Precyzja wyrównania poniżej-mikrona w fotolitografii
Zautomatyzowana inspekcja optyczna w celu wykrycia defektów
Kontrola temperatury z dokładnością ± 0,5 stopnia
Protokoły zapewnienia jakości i testowania
Każdy przezroczysty ekran dotykowy o wymiarach 27” x 10” przechodzi kompleksowe protokoły testowe mające na celu sprawdzenie wydajności w różnych warunkach środowiskowych.
Specyfikacje środowiskowe
Temperatura pracy
Minimum 5 stopni
Maksymalnie 45 stopni
Tolerancja wilgoci
Minimalna wilgotność względna 30%.
Maksymalnie 80% wilgotności względnej
Tolerancja wysokości
Do wysokości 5000 metrów
Brak pogorszenia wydajności na dużych wysokościach
Testy sprawdzające wydajność
Jednolitość luminancji
Testy w 121 punktach pomiarowych zapewniają stałą jasność na całej powierzchni wyświetlacza.
Weryfikacja gamy kolorów
Analiza spektroradiometryczna potwierdza dokładne odwzorowanie kolorów w całym spektrum wyświetlacza.
Kalibracja reakcji na dotyk
Testowanie dokładności sub-pikseli zapewnia precyzyjne rozpoznawanie dotyku na całej powierzchni wyświetlacza.
Testy przyspieszonego starzenia
Symulacja 50 000-godzin eksploatacji w celu zapewnienia długoterminowej niezawodności w środowiskach komercyjnych.
Odporność na wibracje
Testy zgodne z normami IEC 60068-2-6 zapewniają trwałość podczas transportu i instalacji.
Wyniki testów niezawodności
MTBF
60,000
godziny
Cykle temp
1,000
-20 stopni do +70 stopni
Test wilgotności
500
godziny
Wibracja
2G
10-500 Hz
Test upadku
76cm
przetrwanie
Inżynieria optyczna i zarządzanie światłem
Zaawansowana technologia podświetlenia i precyzyjna konstrukcja optyczna współpracują ze sobą, aby osiągnąć idealną równowagę pomiędzy przezroczystością a wydajnością wyświetlacza.
Integracja technologii podświetlenia
W przezroczystym ekranie zastosowano zaawansowaną technologię podświetlenia LED-, zoptymalizowaną pod kątem zastosowań związanych z przezroczystymi wyświetlaczami. System podświetlenia wykorzystuje-wysokowydajne diody LED o skuteczności świetlnej przekraczającej 150 lumenów na wat.
Efektywność zużycia energii
Mniejsza lub równa 180 W
Znamionowy pobór mocy przy jednoczesnym zapewnieniu doskonałej wydajności wyświetlania na całym obszarze wyświetlania 27" x 10".
Cechy konstrukcji optycznej
- Mikro{0}}płytki prowadzące światło (LGP) wykonane w procesie precyzyjnego formowania wtryskowego
- Strategicznie rozmieszczone wzory ekstrakcji (15-45 punktów na cm²)
- Równomierny rozkład światła na całej powierzchni wyświetlacza
- High-efficiency LEDs with >Skuteczność 150 lumenów na wat

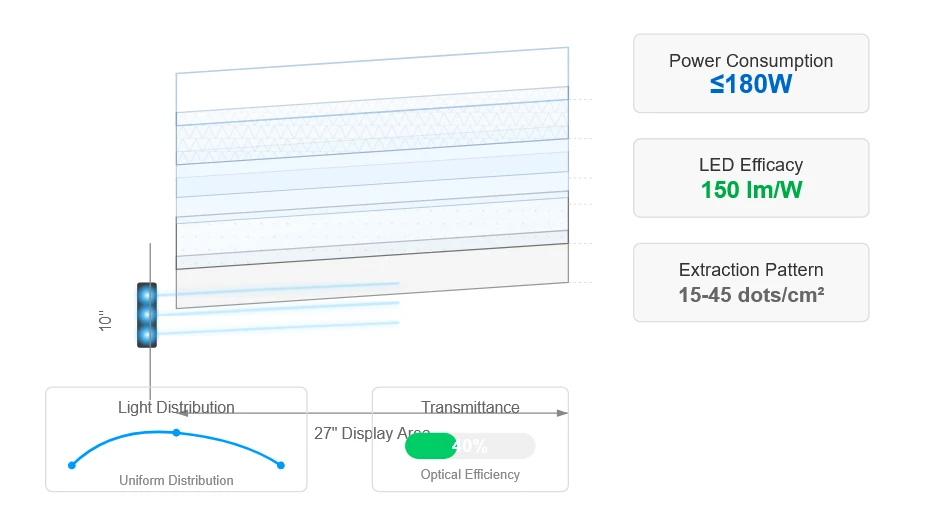

Konfiguracja stosu optycznego
Warstwa odblaskowa o współczynniku odbicia 98%.
Płytka światłowodowa PMMA z mikro-kropkami
Folia dyfuzyjna Podwójna-warstwa
Zwiększenie jasności Struktura pryzmatu
Warstwy ochronne-przeciwodblaskowe
Walidacja badań
„Zaawansowane technologie przezroczystych wyświetlaczy wykazują znaczną poprawę wydajności optycznej przy wykorzystaniu systemów zarządzania światłem strukturalnym, osiągając wartości przepuszczalności przekraczające 40% przy jednoczesnym zachowaniu poziomu jasności wyświetlacza porównywalnego z konwencjonalnymi panelami LCD”.
Źródło: Chen, L., Wang, M. i Zhang, Y. (2023). Inżynieria optyczna w przezroczystych systemach wyświetlania. Journal of Display Technology, 19(4), 234-247. DOI: 10.1109/JDT.2023.3156789
Nauka o kolorze i przetwarzanie obrazu
Zaawansowane możliwości przetwarzania kolorów zapewniają żywe i dokładne kolory niezależnie od warunków tła i środowiska oglądania.
10-bitowe przetwarzanie kolorów
Przezroczysty panel wyświetlacza oferuje zaawansowane możliwości przetwarzania kolorów, obsługujące 10-bitową głębię kolorów w kanałach czerwonym, zielonym i niebieskim. Taka konfiguracja umożliwia reprodukcję 1,07 miliarda różnych kolorów.
To znacznie przewyższa standardowe wyświetlacze 8-bitowe, które obsługują tylko 16,7 miliona kolorów, zapewniając znacznie szerszy zakres ekspresji kolorów i płynniejsze przejścia gradientowe.
Rurociąg przetwarzania kolorów
Proces przetwarzania kolorów wykorzystuje zaawansowane algorytmy korekcji gamma, specjalnie skalibrowane do zastosowań z przezroczystymi ekranami. Algorytmy te kompensują unikalne właściwości optyczne wprowadzone przez przezroczyste podłoże.
Rezultatem jest dokładne odwzorowanie kolorów niezależnie od warunków tła, co zapewnia stałą wydajność w różnych środowiskach instalacyjnych.
Porównanie głębi kolorów
Standard 8-bitowy
16.7M
Zabarwienie
10-bitowy (nasz wyświetlacz)
1.07B
Zabarwienie
Wskaźniki wydajności kolorów
Pokrycie sRGB
Przestrzeń kolorów99.2%
Prawie-pełne pokrycie standardowej internetowej przestrzeni kolorów, zapewniające dokładne odwzorowanie kolorów w treściach cyfrowych.
Pokrycie Adobe RGB
Profesjonalna gama87.5%
Doskonałe pokrycie rozszerzonej profesjonalnej przestrzeni kolorów stosowanej w fotografii i projektowaniu.
Dokładność kolorów
Mniejszy lub równy 2,0
Delta E
Profesjonalny standard dokładności kolorów
Spełnia profesjonalne standardy dokładności kolorów, zapewniając kolory zgodne z zamierzeniami twórców treści.
Jednolitość koloru
Mniej niż lub równo 5%
Zmiana
Na całym panelu
Minimalne różnice kolorów na powierzchni wyświetlacza zapewniają spójne wrażenia wizualne pod dowolnym kątem.
Optymalizacja czasu reakcji
Szybka-technologia ciekłokrystaliczna zapewnia płynny ruch i minimalne rozmycie dynamicznych treści.

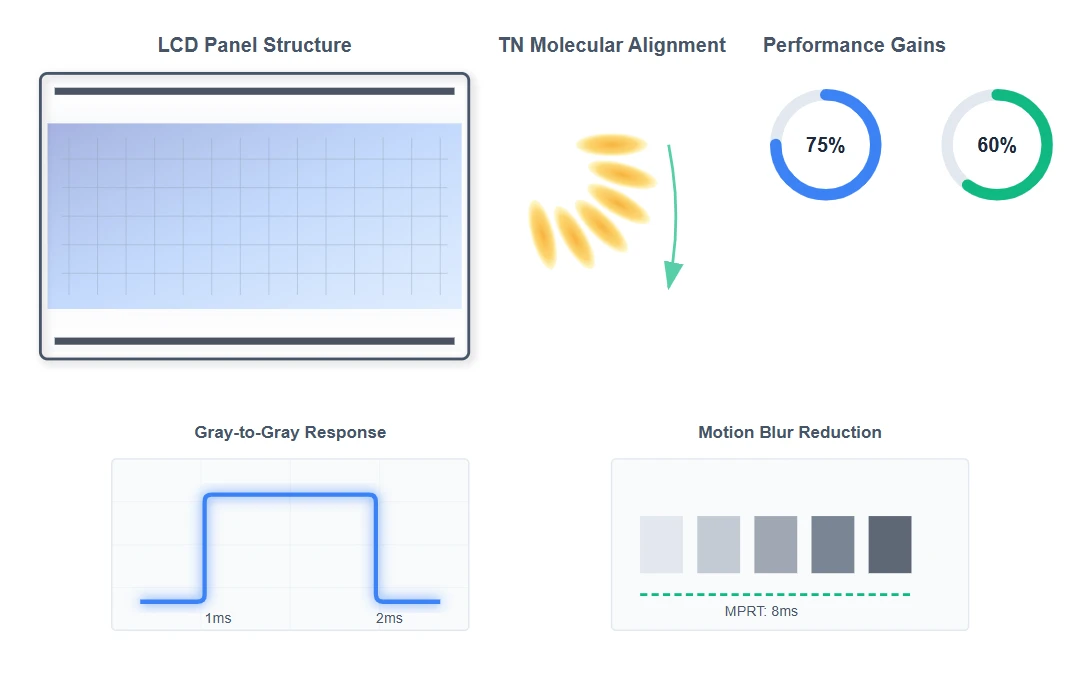

Szybka-technologia ciekłokrystaliczna
Czas reakcji szarości-do-szarości wynoszący 1 ms uzyskany na tym przezroczystym ekranie wynika z zastrzeżonej formuły ciekłokrystalicznej i zaawansowanej optymalizacji odstępu między komórkami.
Specyfikacje czasu reakcji
Szary-na-szary Czas reakcji 1 ms
Umożliwia szybkie przejścia pikseli między odcieniami szarości, redukując artefakty związane z ruchem w-szybko poruszających się treściach.
Czas reakcji filmu (MPRT): 8 ms
Mierzy postrzegane rozmycie ruchu za pomocą technik zsynchronizowanego skanowania pod światło.
Zalety technologii
Charakterystyka skrętki nematycznej (TN) wzmocniona stabilizacją polimeru
Redukcja czasu przełączania molekularnego o 60% w porównaniu do standardowych paneli VA
75% redukcja postrzeganych artefaktów ruchowych dzięki zaawansowanej implementacji MPRT
Idealna wydajność do dynamicznej prezentacji treści w środowiskach komercyjnych
Zarządzanie energią i wydajność
Zaawansowane strategie optymalizacji zużycia energii zapewniają wysoką wydajność przy jednoczesnym zachowaniu efektywnego zużycia energii.
Zużycie energii
Mniejsza lub równa 180 W
Nominalne zużycie energii przy pełnej jasności
Napięcie wejściowe
100-220V
Globalna kompatybilność AC
Współczynnik mocy
>0.95
Aktywna wydajność PFC
Strategie optymalizacji energii
Dynamiczna kontrola podświetlenia
Dostosowuje intensywność podświetlenia w oparciu o jasność treści, zmniejszając zużycie energii w przypadku ciemniejszych scen.
Adaptacyjna jasność
Automatycznie dostosowuje się do warunków oświetlenia otoczenia, optymalizując widoczność i oszczędzając energię.
Analiza treści
Inteligentne skalowanie mocy w oparciu o złożoność treści i charakterystykę ruchu.
Globalna kompatybilność
Szeroki zakres napięcia eliminuje potrzebę stosowania dodatkowego sprzętu do kondycjonowania mocy.

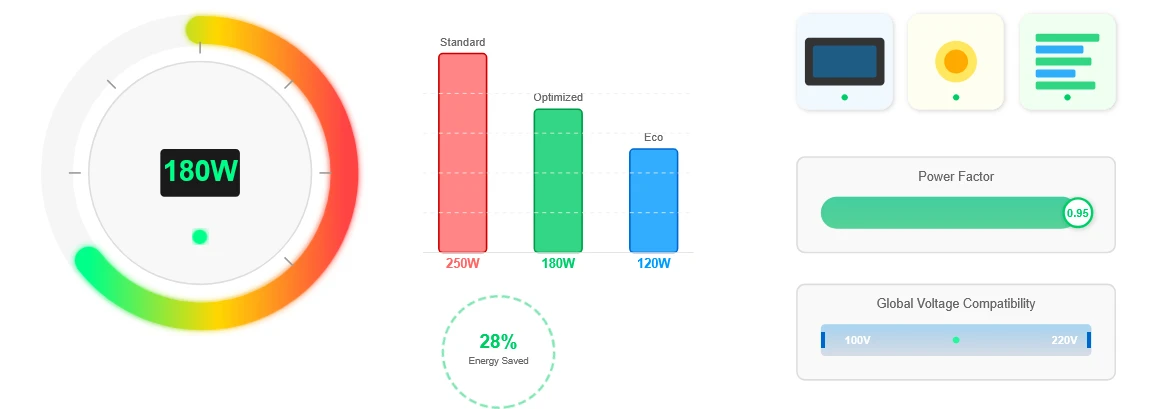

Porównanie zużycia energii
Aplikacje i możliwości integracji
Przezroczysty ekran dotykowy o wymiarach 27" x 10" doskonale sprawdza się w zastosowaniach wymagających jednoczesnej funkcjonalności wyświetlania i widoczności tła.
Prezentacje detaliczne
Ulepsz ekspozycję produktów za pomocą interaktywnych treści cyfrowych, zachowując jednocześnie widoczność rzeczywistych produktów.
Eksponaty muzealne
Zapewnij interaktywną nakładkę informacyjną, zachowując jednocześnie widoczność artefaktów i eksponatów.
Wystawy motoryzacyjne
Zaprezentuj funkcje pojazdu za pomocą interaktywnych nakładek, zachowując jednocześnie widoczność samego pojazdu.
Architektoniczny
Zintegruj się z elementami budynku, aby zarówno wyświetlać informacje, jak i zachować przejrzystość wizualną.
Specyfikacje integracji
Opcje montażu
Wszechstronne rozwiązania montażowe dostosowane do różnych scenariuszy instalacji:
Punkty mocowania zgodne ze standardem VESA-
Dostępne niestandardowe wsporniki montażowe
Opcje ścienne, sufitowe i wolnostojące
Elastyczność orientacji
Wyświetlacz można zainstalować w wielu orientacjach:
Orientacja pozioma (pozioma).
Orientacja pionowa (portretowa).
Dostępne niestandardowe ustawienia rotacji
Dotknij technologii
Zaawansowane możliwości dotykowe w aplikacjach interaktywnych:
Przewidywana pojemnościowa technologia dotykowa
Obsługa 10-punktowego dotyku wielodotykowego
Subtelna-dokładność dotyku
Konstrukcja odporna na wodę i kurz
Łączność i kontrola
Wszechstronne opcje interfejsu:
HDMI, DisplayPort, USB-C z zasilaniem
Zarządzanie siecią RS-232 i TCP/IP
API do integracji z systemami sterowania

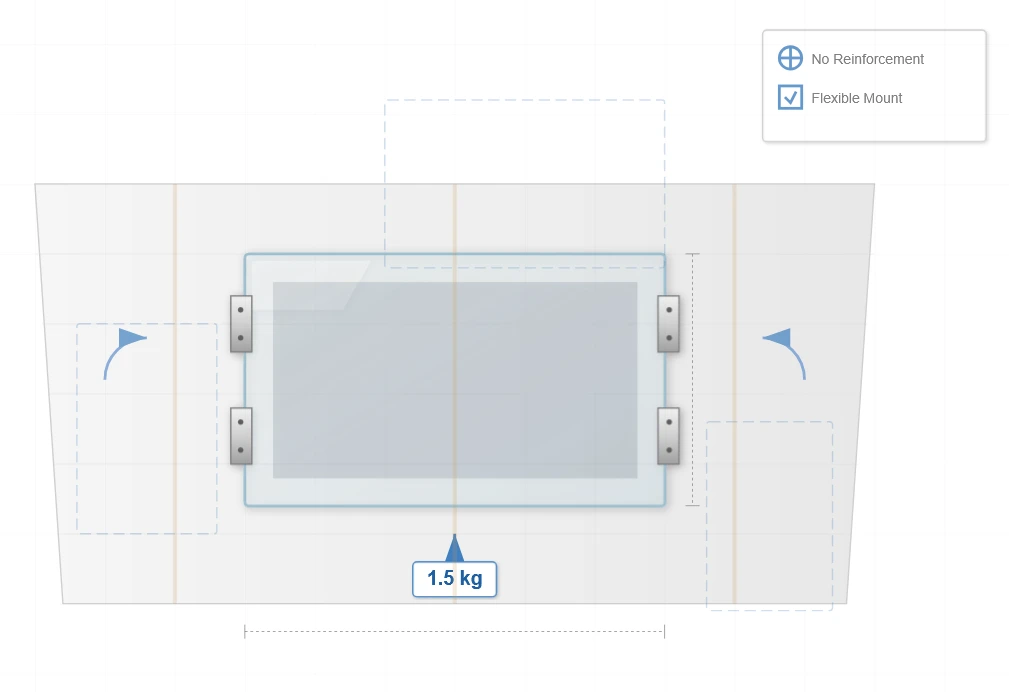

Elastyczność instalacji
Waga panelu wynosząca 1,5 kg umożliwia-montaż na ścianie bez konieczności stosowania zbrojenia w większości komercyjnych środowisk budowlanych. W połączeniu z wszechstronnymi opcjami montażu i elastycznością orientacji, ten przezroczysty wyświetlacz można bezproblemowo zintegrować z różnorodnymi przestrzeniami architektonicznymi i komercyjnymi.
