Technologia wyświetlania cyfrowego
28-calowe systemy wyświetlaczy paskowych LCD z funkcją podwójnego-ekranu twarzowego osiągają niespotykany dotychczas poziom innowacji w zakresie wyświetlaczy

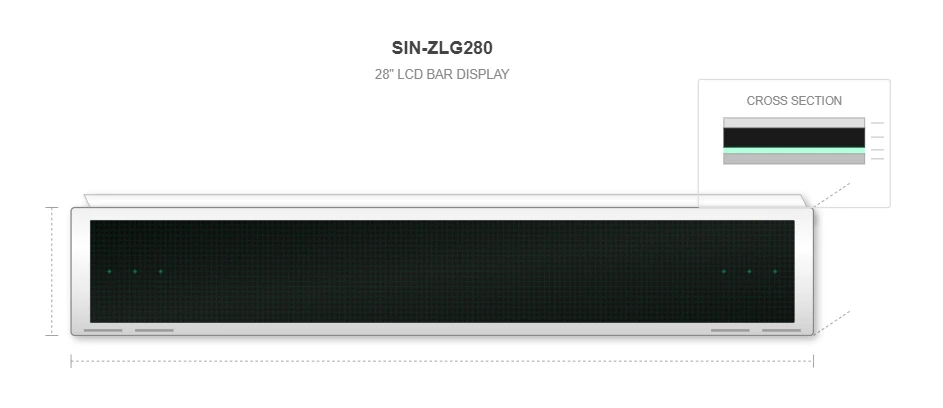

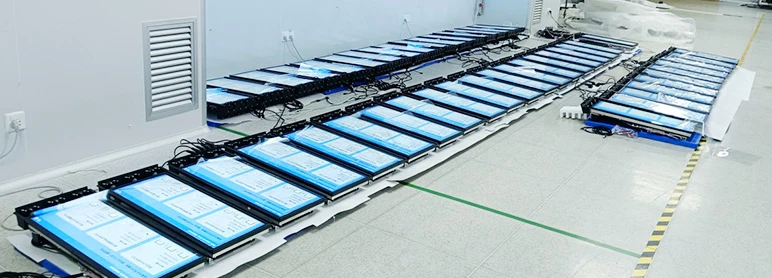

Inżynieria precyzyjna w doskonałości produkcyjnej

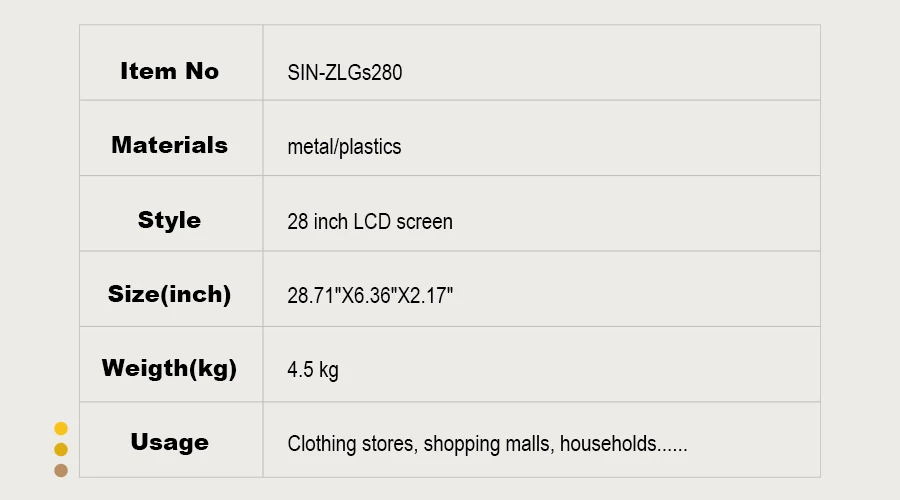

Produkcja 28-calowego wyświetlacza słupkowego LCD wymaga wyjątkowej dbałości o szczegóły i zaawansowanych możliwości technologicznych. Model SIN-ZLGs280 jest przykładem tej precyzji dzięki starannie wykonanym wymiarom 729,2 x 161,6 x 55 mm, co stanowi idealną równowagę pomiędzy formą i funkcjonalnością.

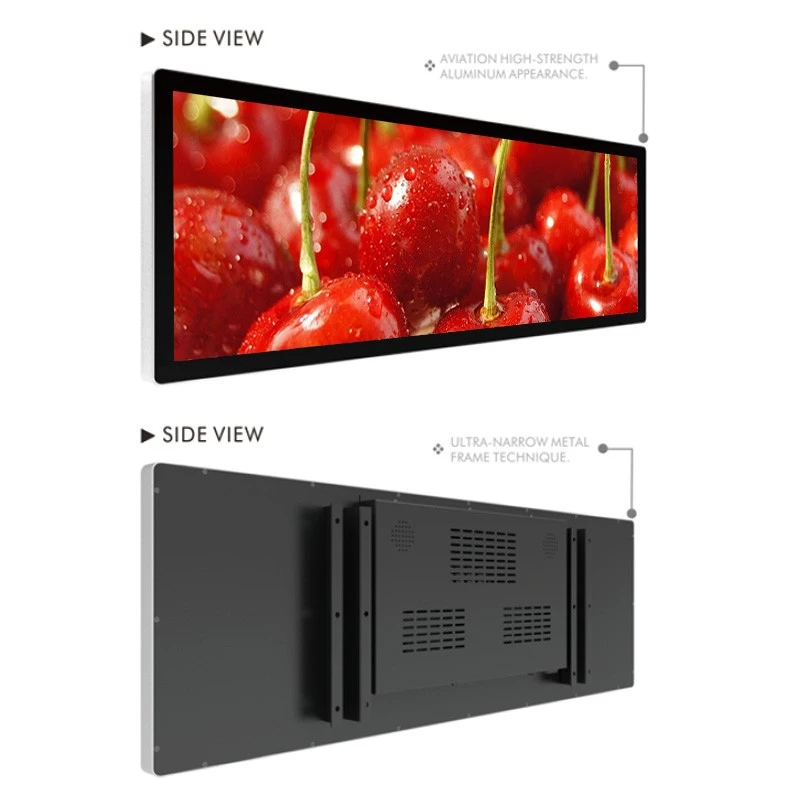

Dzięki tej konstrukcji uzyskano bardzo-wąski profil, który maksymalizuje powierzchnię ekranu, zachowując jednocześnie integralność strukturalną dzięki konstrukcji z aluminium-lotniczego.

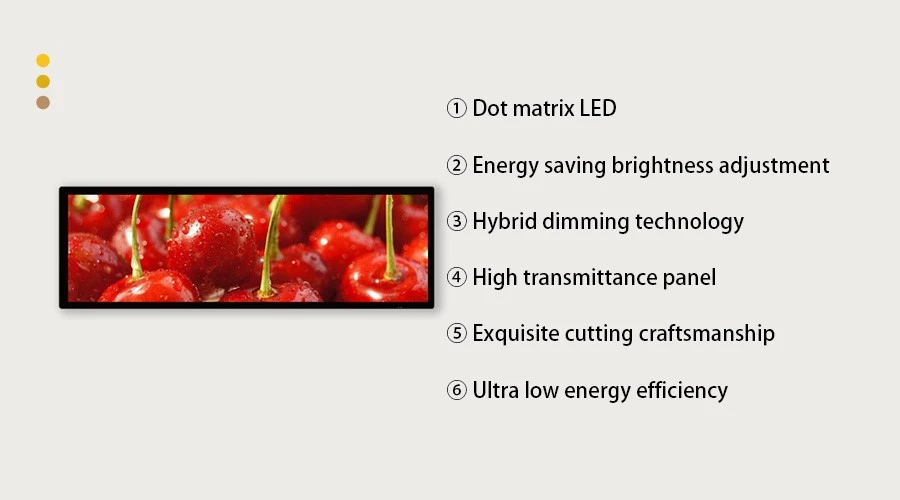

Podstawą każdego doskonałego systemu wyświetlaczy jest technologia paneli. Współcześni producenci wykorzystują technologię LED z matrycą punktową w połączeniu z zaawansowanymi konfiguracjami TFT (tranzystorów cienkowarstwowych), aby osiągnąć niezwykłą wydajność wizualną.
Implementacja rozdzielczości 1920 × 360 zoptymalizowanej specjalnie pod kątem aplikacji Bar Display zapewnia krystalicznie-wyraźne renderowanie treści na wydłużonym formacie ekranu. Rozdzielczość ta, choć niekonwencjonalna w porównaniu do standardowych wyświetlaczy, doskonale pasuje do unikalnych proporcji obrazu, których wymagają te wyspecjalizowane systemy do optymalnej prezentacji informacji.

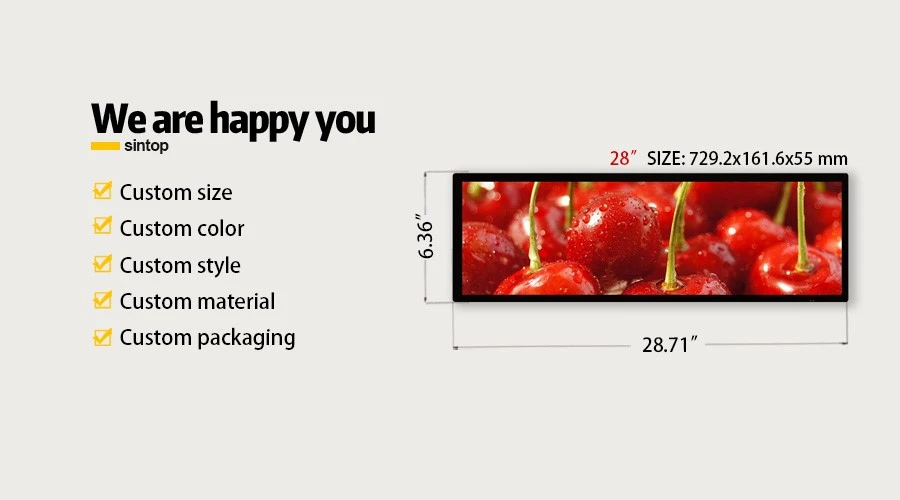

Wymiary
729,2 × 161,6 × 55 mm
Rezolucja
1920 × 360
Budowa
Aluminium-klasy lotniczej
Technologia
Matryca punktowa LED + TFT
Metryki wydajności optycznej
Jasność 350 cd/m²
Współczynnik kontrastu 1400:1
Głębia kolorów 16,7 mln kolorów
Czas reakcji 6ms
Kąt widzenia 178 stopni/178 stopni
Hybrydowa technologia przyciemniania automatycznie dostosowuje poziomy jasności w oparciu o warunki oświetlenia otoczenia i wymagania dotyczące treści.

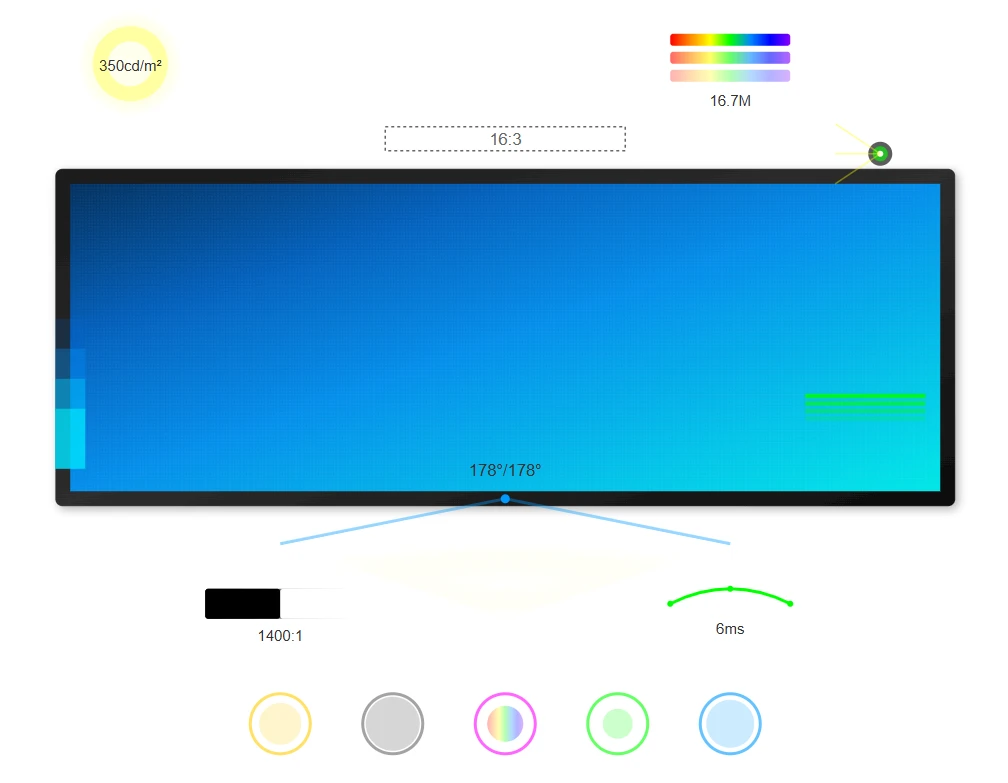

Zaawansowana technologia panelu i wydajność optyczna
Sercem tego wyrafinowanego systemu jest zaawansowana technologia paneli LCD działająca w formacie 16:3, czyli specyfikacja specjalnie dostosowana do środowisk komercyjnych i detalicznych.
Specyfikacja jasności wynosząca 350 cd/m² stanowi starannie skalibrowaną równowagę, zapewniającą widoczność w różnych warunkach oświetleniowych przy jednoczesnym zachowaniu efektywności energetycznej. Ten wyświetlacz słupkowy zapewnia wyjątkową reprodukcję kolorów przy 16,7 mln głębi kolorów (8 bitów), umożliwiając żywe i dokładne odwzorowanie kolorów, kluczowe w zastosowaniach związanych z reklamą i wyświetlaniem informacji.
Współczynnik kontrastu 1400:1 w tym zaawansowanym systemie świadczy o zaangażowaniu producenta w jakość obrazu. Ta specyfikacja zapewnia głęboką czerń i doskonałą biel, tworząc dynamiczną treść wizualną, która przyciąga uwagę w konkurencyjnych środowiskach detalicznych.
Specyfikacja kąta widzenia wynosząca 178 stopni/178 stopni oznacza, że ten wyświetlacz słupkowy utrzymuje stałą jakość obrazu niezależnie od pozycji widza, co jest krytycznym czynnikiem w przypadku zastosowań związanych z wyświetlaniem w miejscach publicznych, gdzie widzowie patrzą pod różnymi kątami.
Optymalizacja czasu reakcji na poziomie 6 ms dla tego systemu zapobiega rozmyciu ruchu i efektom duchów, co jest szczególnie ważne podczas wyświetlania treści dynamicznych lub reklam wideo. Ta szybka reakcja zapewnia płynne przejścia i wyraźne renderowanie ruchu, poprawiając ogólne wrażenia wizualne
Doskonałość procesu produkcyjnego

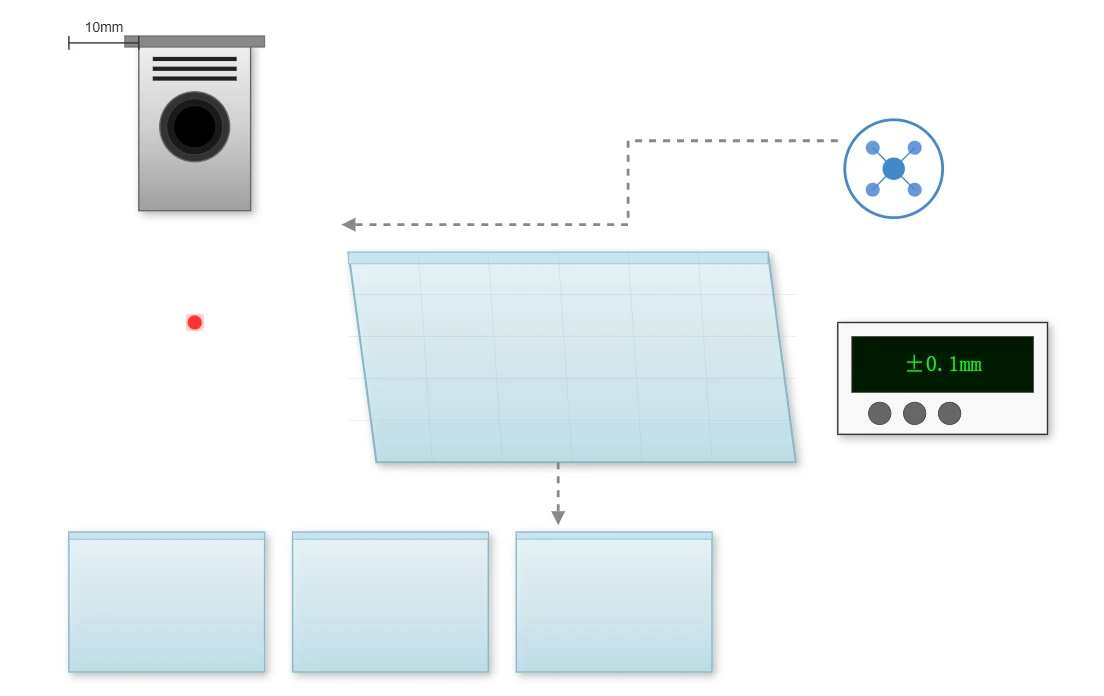

Przygotowanie podłoża
Faza początkowa rozpoczyna się od przygotowania podłoża, podczas którego-panele ultraczystego szkła poddawane są chemicznemu wzmocnieniu i precyzyjnemu cięciu. W zakładzie produkcyjnym zastosowano technologię cięcia laserowego, aby osiągnąć tolerancję w granicach ±0,1 mm, zapewniając idealne wyrównanie paneli i bezproblemowy montaż.

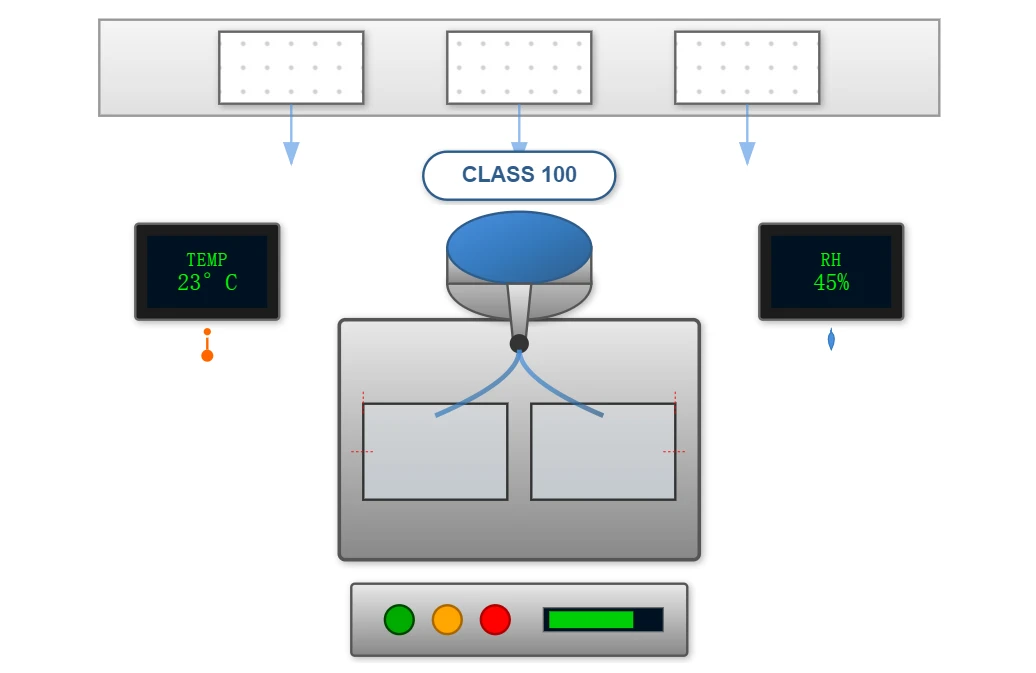

Wtrysk ciekłokrystaliczny
Proces wtryskiwania ciekłych kryształów do produkcji wymaga pomieszczeń czystych spełniających standardy klasy 100. Systemy kontroli temperatury i wilgotności utrzymują optymalne warunki przez cały proces montażu, utrzymując temperaturę na poziomie 23 stopni ± 1 stopień i wilgotność na poziomie 45% ± 5%. Te rygorystyczne kontrole środowiskowe zapobiegają zanieczyszczeniu i zapewniają spójne wyrównanie ciekłych kryształów na całej powierzchni.

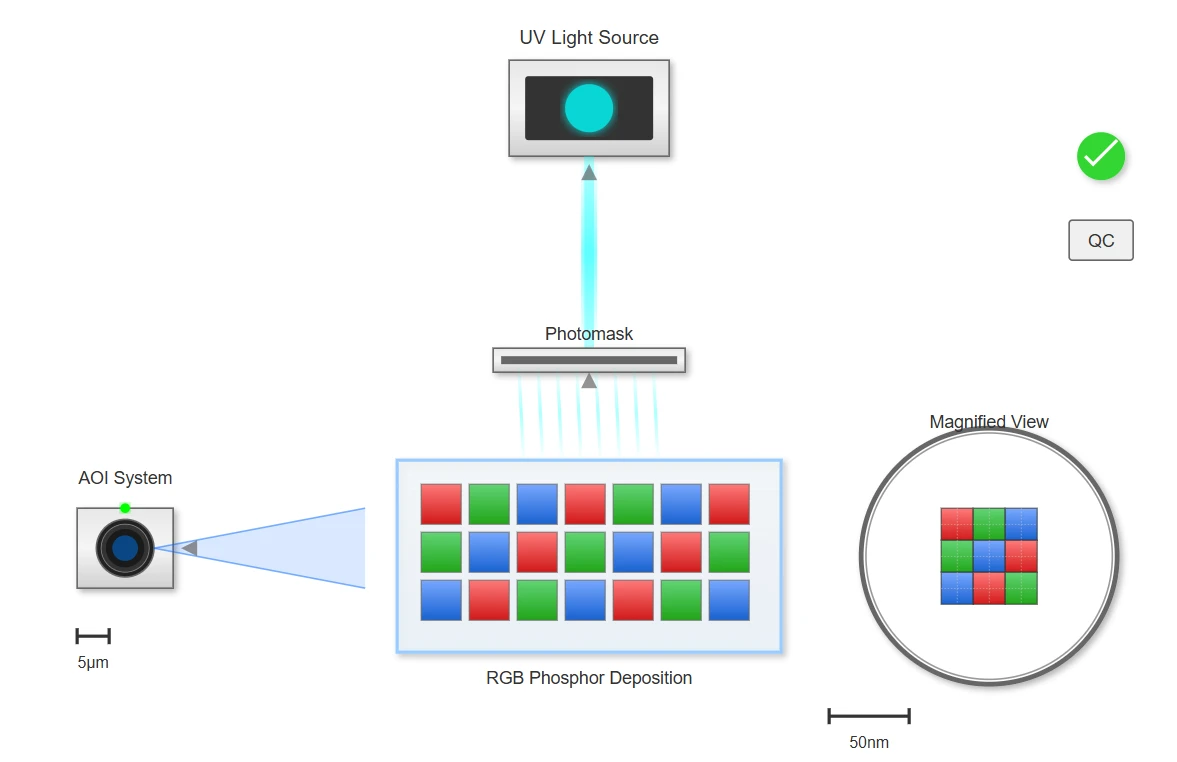

Aplikacja filtra kolorów
Zastosowanie filtrów barwnych w produkcji wykorzystuje zaawansowane techniki fotolitografii. Każdy piksel zawiera precyzyjnie osadzone czerwone, zielone i niebieskie luminofory, z dokładnością osadzania mierzoną w nanometrach. Proces produkcyjny obejmuje wiele punktów kontrolnych kontroli jakości, w których każdy wyświetlacz słupkowy przechodzi kontrolę optyczną przy użyciu zautomatyzowanych systemów wizyjnych zdolnych do wykrywania defektów o wielkości zaledwie 5 mikrometrów.

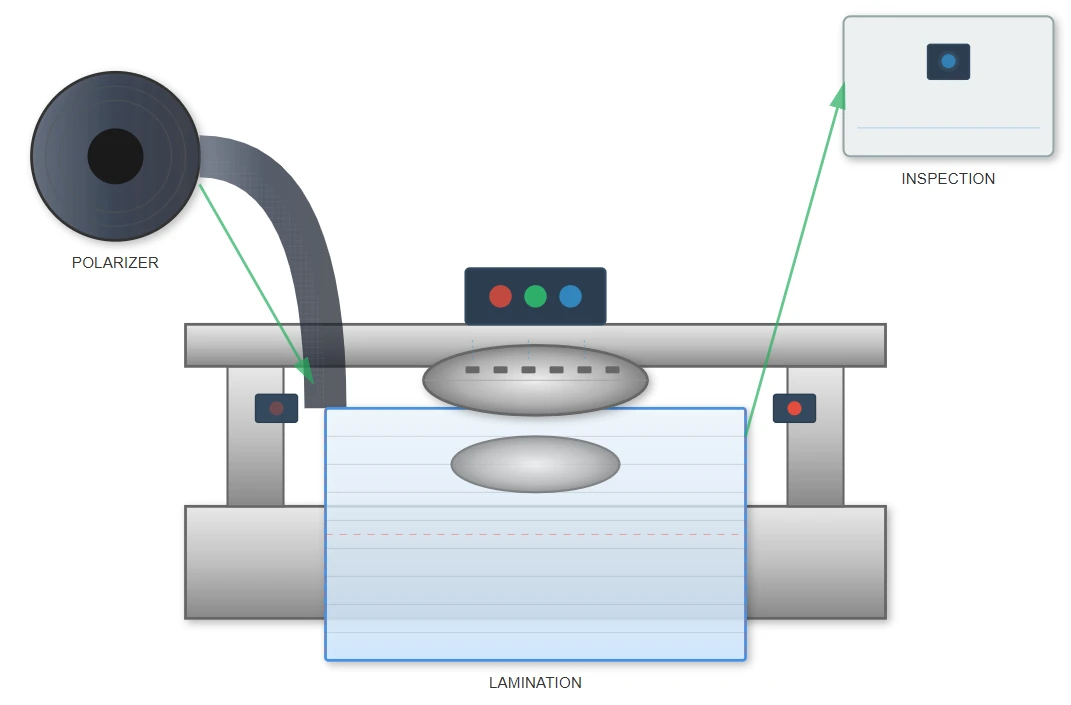

Mocowanie polaryzatora
Faza mocowania polaryzatora stanowi kolejny krytyczny etap produkcji. Folie polaryzacyjne o wysokiej{1}przepuszczalności są nakładane przy użyciu precyzyjnego sprzętu do laminowania, który eliminuje pęcherzyki powietrza i zapewnia jednolitą przyczepność na powierzchni. Dokładność ustawienia polaryzatora ma bezpośredni wpływ na współczynnik kontrastu i kąt widzenia, co sprawia, że ten krok jest kluczowy dla osiągnięcia-profesjonalnej jakości specyfikacji.

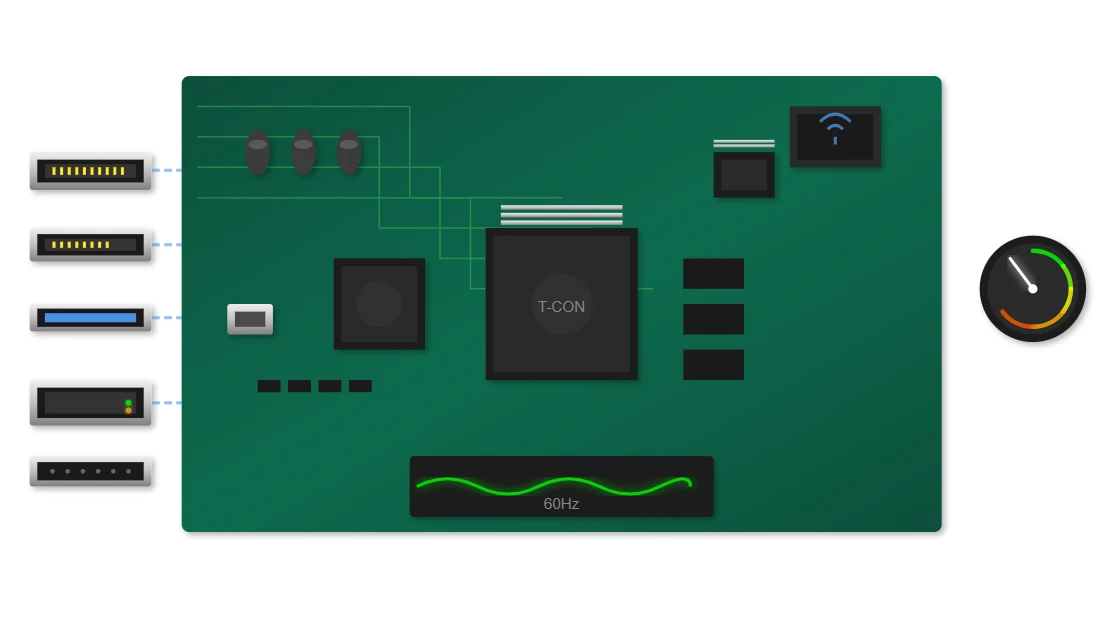

Elektroniczne systemy integracji i sterowania
Elektroniczny szkielet tego wyświetlacza słupkowego zawiera wyrafinowane obwody sterownika i systemy sterowania. Integracja zaawansowanych kontrolerów taktowania (T-CON) zapewnia precyzyjne adresowanie pikseli i zarządzanie częstotliwością odświeżania w całym panelu.
Działając przy standardowych częstotliwościach odświeżania wynoszących 60 Hz, system utrzymuje-migotanie wydajności, co jest kluczowe w przypadku dłuższych okresów oglądania w zastosowaniach komercyjnych.
Efektywność energetyczna
Maksymalna moc: 120 W (dwustronna-)
Moc w trybie gotowości: < 1 W
Wiodąca w branży-efektywność energetyczna
Opcje łączności
HDMI
DisplayPort
Ethernetu
Bezprzewodowy
USB
RS-232
Porównanie zużycia energii pomiędzy standardowymi wyświetlaczami i 28-calowym wyświetlaczem paskowym LCD
Zakres środowiska operacyjnego
Zakres temperatury od 0 stopni do 50 stopni
Tolerancja wilgotności 10% do 85% RH
Ocena MTBF 30 000 godzin

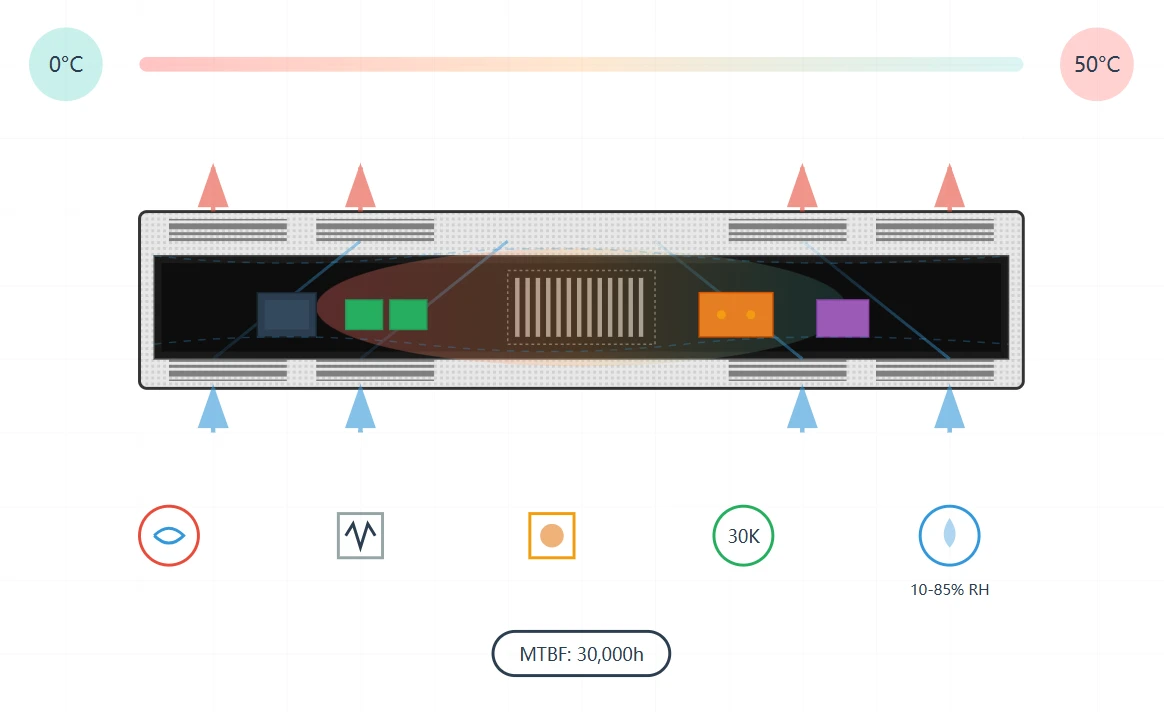

Zarządzanie ciepłem i inżynieria niezawodności
Zarządzanie temperaturą stanowi krytyczny aspekt projektowania i produkcji. Wydłużona obudowa wyświetlacza słupkowego stwarza wyjątkowe wyzwania termiczne, wymagające innowacyjnych rozwiązań chłodzących.
Wdrożenie chłodzenia pasywnego poprzez strategiczne rozmieszczenie wentylacji i integrację radiatora zapewnia optymalną temperaturę pracy bez hałasu i wymagań konserwacyjnych, jakie mają aktywne systemy chłodzenia.
Konstrukcja obudowy uwzględnia dane modelowania termicznego w celu optymalizacji wzorców przepływu powietrza. Symulacje obliczeniowej dynamiki płynów kierują rozmieszczeniem szczelin wentylacyjnych i położeniem wewnętrznych komponentów, aby zmaksymalizować wydajność chłodzenia konwekcyjnego.
Rezultatem jest system zdolny do ciągłej pracy w temperaturach otoczenia w zakresie od 0 stopni do 50 stopni, przy jednoczesnym utrzymywaniu temperatur podzespołów w bezpiecznych granicach roboczych.
Protokoły testowania niezawodności
Przyspieszone testowanie żywotności w różnych warunkach
Cykle termiczne pomiędzy ekstremalnymi zakresami temperatur
Ocena odporności na wibracje pod kątem trwałości transportowej
Spalanie-podczas testów w podwyższonych temperaturach
Procedury badania stresu środowiskowego
Prawdziwe-scenariusze zastosowań ze świata

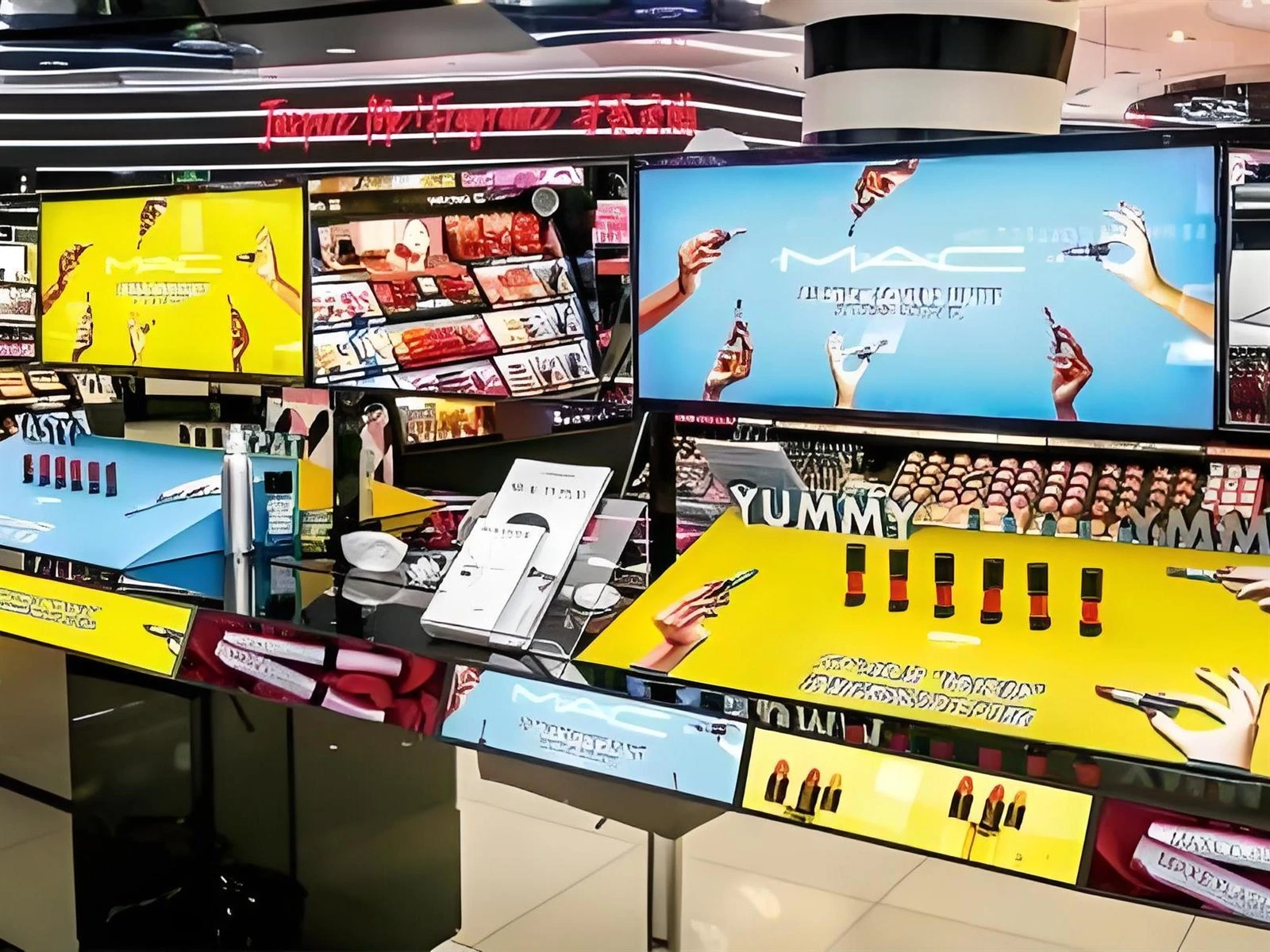

Środowiska detaliczne
W handlu detalicznym systemy te służą jako dynamiczne rozwiązania do wyświetlania-na krawędzi półki, dostarczające-aktualizacje cen i treści promocyjne w czasie rzeczywistym bezpośrednio w punkcie zakupu. Wydłużony format doskonale uzupełnia standardowe wymiary regałów, tworząc zintegrowane rozwiązanie w zakresie cyfrowego merchandisingu.

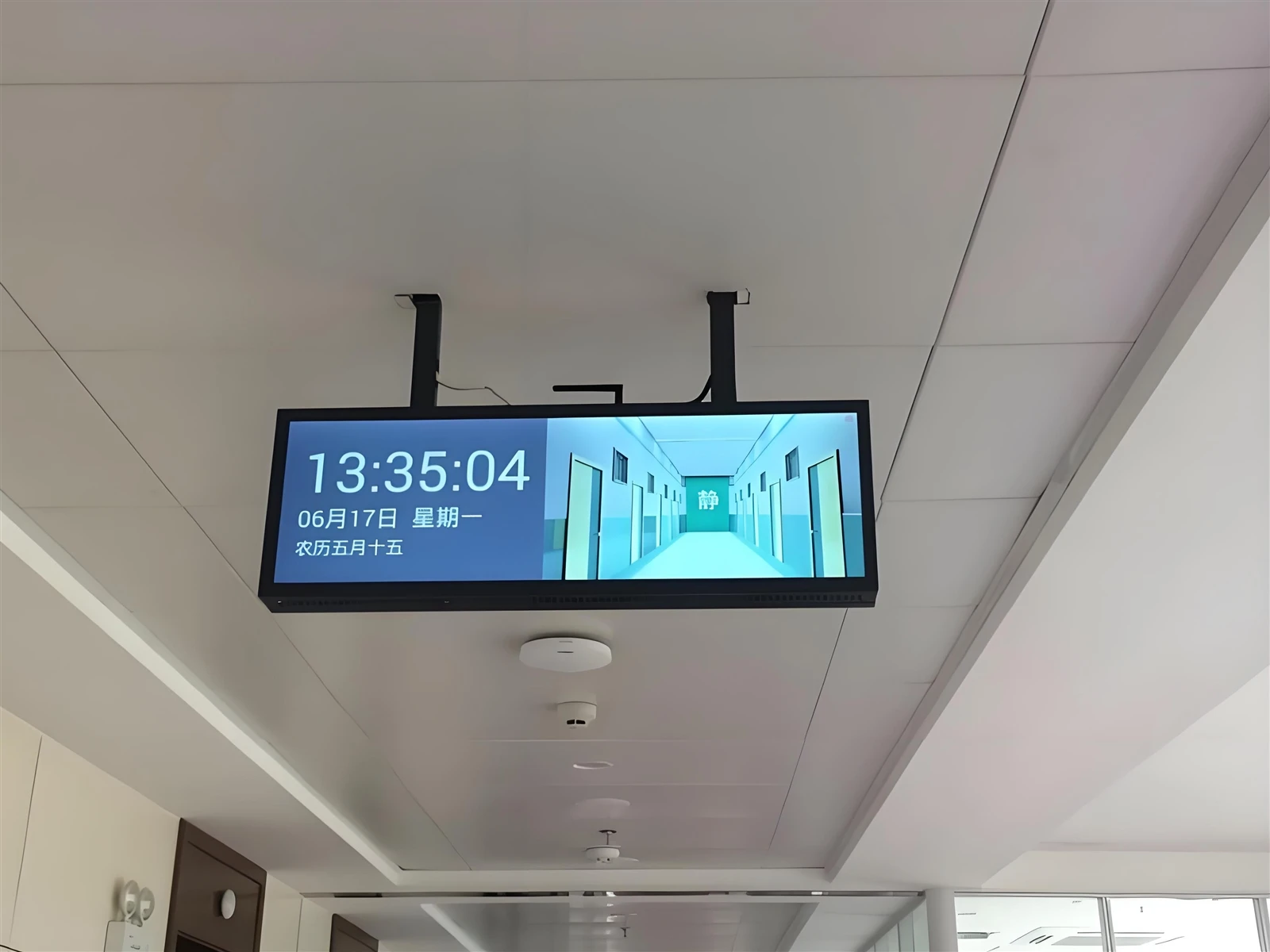

Węzły komunikacyjne
Lotniska i dworce kolejowe wykorzystują te wyświetlacze do podawania informacji o odlotach i przylotach, a szeroki format zapewnia doskonałą widoczność dla systemów informacji pasażerskiej. Wysoka jasność zapewnia czytelność nawet w jasnym, naturalnie oświetlonym otoczeniu.

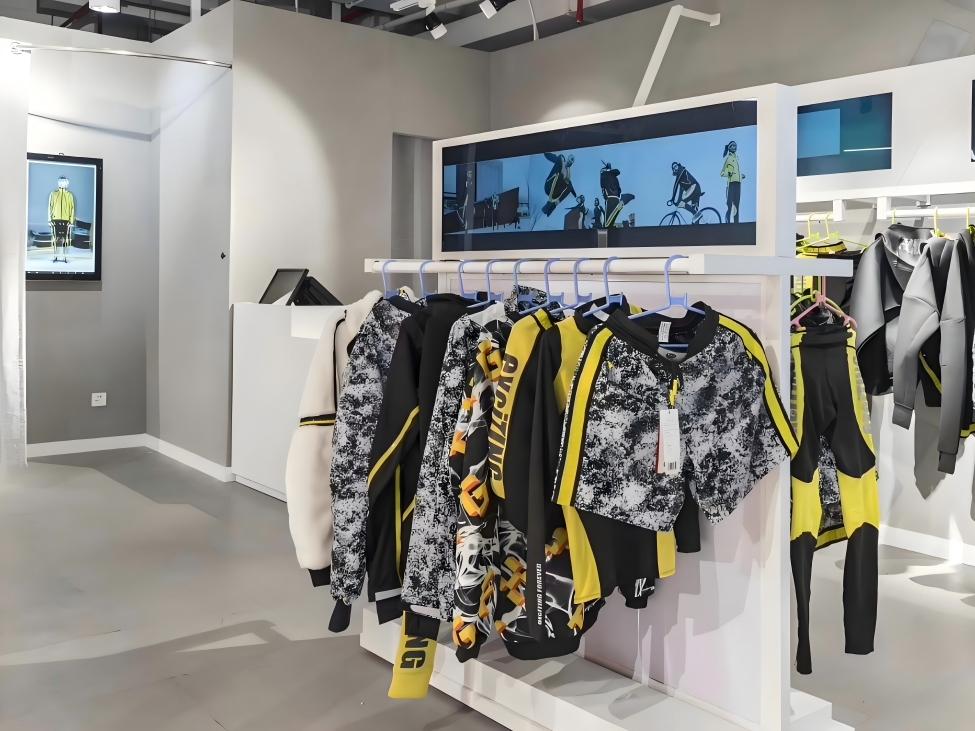

Środowiska Korporacyjne
Środowisko mody detalicznej W środowisku mody detalicznej bar display funkcjonuje jako wyrafinowane narzędzie merchandisingowe. Sklepy odzieżowe wyposażone w te systemy mogą wyświetlać oferty promocyjne, kolekcje sezonowe i aktualizacje asortymentu w czasie rzeczywistym. Ekspozytory poprawiają komfort zakupów, prezentując sugestie dotyczące stylizacji, dostępność rozmiarów i popularne artykuły w całym sklepie.

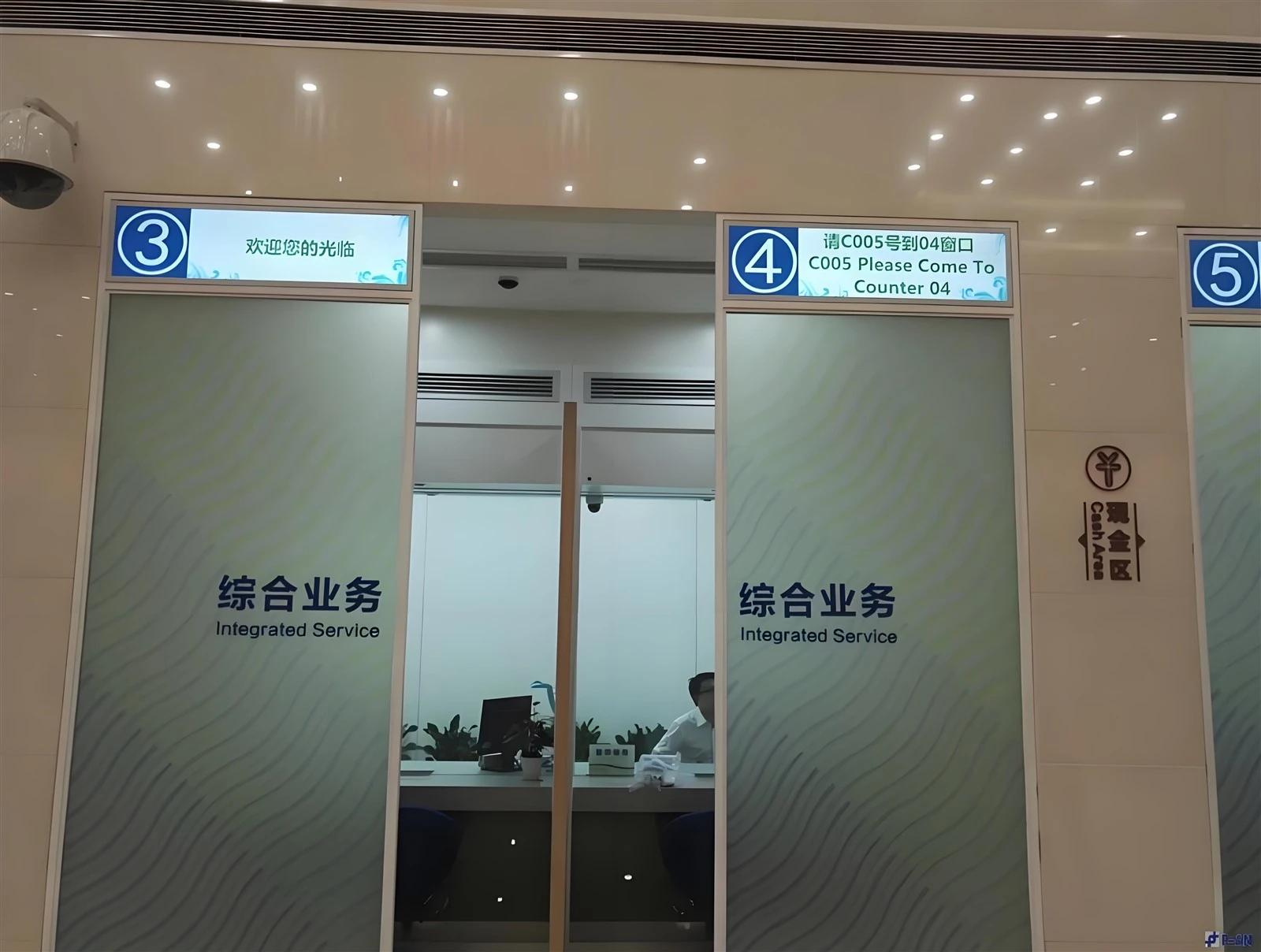

Bankowość i finanse
Sektor bankowy i finansowy wykorzystał tę technologię do zastosowań związanych z zarządzaniem kolejkami i wyświetlaniem stawek. Możliwość jednoczesnego wyświetlania wielu strumieni danych sprawia, że idealnie nadaje się do wyświetlania kursów walut i notowań giełdowych.
Zarządzanie treścią i optymalizacja wyświetlania
Efektywne wykorzystanie tej technologii wymaga wyrafinowanych strategii zarządzania treścią. Unikalny współczynnik proporcji wymaga specjalnie sformatowanej treści, która maksymalizuje dostępną powierzchnię ekranu. Profesjonalne tworzenie treści dla tych aplikacji wymaga zrozumienia odległości i kątów oglądania typowych dla środowisk instalacyjnych.
Dynamiczne planowanie treści w tych systemach umożliwia-rotację treści w oparciu o czas, dostosowaną do operacji biznesowych i wzorców ruchu klientów. Zaawansowane systemy zarządzania treścią obsługują układy wielo-strefowe, umożliwiając jednoczesne wyświetlanie różnych typów treści na całej powierzchni. Ta funkcja przekształca Bar Display w wszechstronną platformę komunikacyjną zdolną do dostarczania ukierunkowanych komunikatów określonym odbiorcom.
Integracja źródeł danych z systemami treści umożliwia-wyświetlanie informacji w czasie rzeczywistym. Niezależnie od tego, czy wyświetlasz kanały mediów społecznościowych, aktualizacje wiadomości czy wskaźniki biznesowe, system staje się dynamicznym portalem informacyjnym. Możliwość integracji z różnymi źródłami danych za pośrednictwem interfejsów API i kanałów RSS gwarantuje, że treść pozostaje aktualna i aktualna.
Funkcje zarządzania treścią
Zaplanowana zawartość
Rotacja treści-w oparciu o czas
Aktualizacje w czasie rzeczywistym-
Integracja danych na żywo
Analityka
Wskaźniki wydajności treści
Układy wielo-strefowe
Jednoczesne wyświetlanie treści
Zdalne zarządzanie
System kontroli-oparty na chmurze
Obsługa wielu-języków
Globalne wdrażanie treści

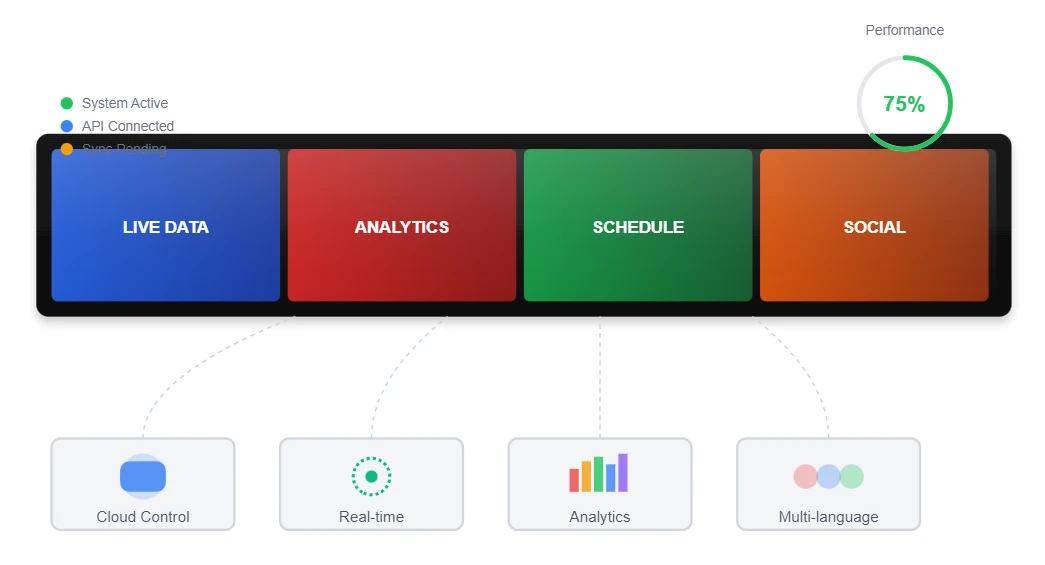

Konfiguracja strefy treści
Wydłużony format pozwala na kreatywne podział na strefy treści, umożliwiając jednoczesne wyświetlanie wielu rodzajów informacji przy zachowaniu harmonii wizualnej.
Optymalne wymiary treści
Zalecana rozdzielczość: 1920 × 360 pikseli
Proporcje: 16:3
Częstotliwość odświeżania treści: 60 Hz
Uwagi dotyczące instalacji i montażu
Opcje montażu
Montaż na ścianie
Bezpieczny system wsporników umożliwiający orientację pionową lub poziomą z możliwością regulacji pochylenia. Mechanizm szybkiego-zwalniania zapewniający łatwy dostęp konserwacyjny.
Zawieszenie sufitowe
Zestaw do montażu wiszącego z kablami-z regulacją wysokości. Nadaje się do środowisk-z wysokimi sufitami, gdzie nie jest możliwy montaż na ścianie.
Integracja półek
Niestandardowe wsporniki zaprojektowane z myślą o bezproblemowej integracji ze standardowymi systemami regałów detalicznych. Minimalna konstrukcja pozwala zachować cenne miejsce na półce.
Specyfikacje wagi
Model jednostronny-: 3,2 kg
Model dwustronny-: 4,5 kg
Uwagi dotyczące instalacji
Zarządzanie kablami
Dwustronny-system dwustronny-wymaga starannego poprowadzenia kabli zasilających i sygnałowych, aby zachować czysty, profesjonalny wygląd.
Zintegrowane kanały kablowe w elementach montażowych
Ukryte przedziały przyłączeniowe
Zaciski-szybkozłączne ułatwiające instalację
Czynniki środowiskowe
Integracja czujnika światła otoczenia
Redukcja odblasków w-dużym oświetleniu
Ochrona przed kurzem i wilgocią
Czas instalacji ~30 minut
Protokoły zapewnienia jakości i testów
Doskonałość produkcji w zakresie produkcji wymaga kompleksowych protokołów zapewnienia jakości. Każde urządzenie przechodzi szeroko zakrojone testy w całym procesie produkcyjnym, od weryfikacji poszczególnych komponentów po końcową walidację systemu.
Testowanie optyczne
Pomiary jednorodności luminancji w całym panelu
Weryfikacja dokładności kolorów w porównaniu ze standardami branżowymi
Weryfikacja kąta widzenia w wielu pozycjach
Wykrywanie defektów przy użyciu-systemów obrazowania o wysokiej rozdzielczości
Weryfikacja kalibracji jasności i kontrastu
Testowanie elektryczne
Pomiar zużycia energii przy różnych poziomach jasności
Testowanie integralności sygnału na wszystkich interfejsach wejściowych
Weryfikacja kompatybilności elektromagnetycznej
Stabilność zasilania w zmiennych warunkach obciążenia
Walidacja funkcjonalności systemu sterowania
Testy środowiskowe
Cykliczne zmiany temperatury od -20 stopni do 60 stopni
Testowanie ekspozycji na wilgoć (95% RH przy 40 stopniach)
Testowanie odporności na wibracje zgodnie ze standardami ISTA
Badanie odporności na korozję w mgle solnej
Długotrwałe-spalenie operacyjne-w testach
Międzynarodowe standardy zgodności
ISO9001
Zarządzanie jakością
CE
Zgodność europejska
FCC
Zgodność EMC
RoHS
Bezpieczeństwo środowiskowe
ul
Standardy bezpieczeństwa

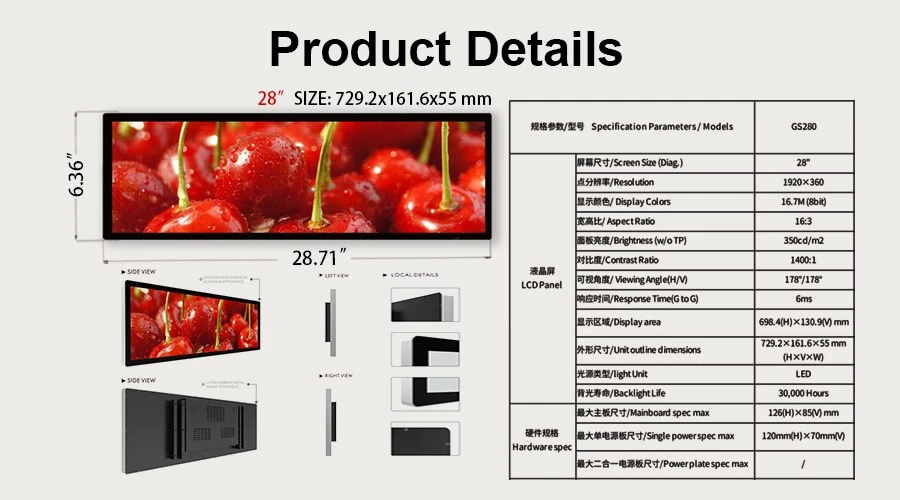

Podsumowanie specyfikacji technicznych
Wyświetl parametry
Rozmiar28 cali
Rezolucja1920 × 360
Współczynnik proporcji 16:3
Jasność350 cd/m²
Współczynnik kontrastu 1400:1
Kąt widzenia178 stopni/178 stopni
OdpowiedźCzas 6ms
Charakterystyka fizyczna
Wymiary729,2 × 161,6 × 55 mm
Waga (pojedyncza)3,2 kg
Waga (podwójna)4,5 kg
BudowaStop aluminium
Przednia ramkaBardzo-wyjątkowo wąski
MontowanieKompatybilny z VESA
Specyfikacje elektryczne
Wejście zasilania100-240 V AC
Maksymalna moc120W
Zasilanie w trybie gotowości< 1 W
InterfejsyHDMI, DP, USB
SiećEthernet, Wi-Fi-
KontrolaRS-232, podczerwień
Środowiskowy
Temperatura pracy0 stopni - 50 stopni
Temperatura przechowywania-20 stopni - 60 stopni
Wilgotność10% - 85% wilgotności względnej
MTBF30 000 godzin
Ocena IPPrzód IP54
ChłodzeniePasywny
