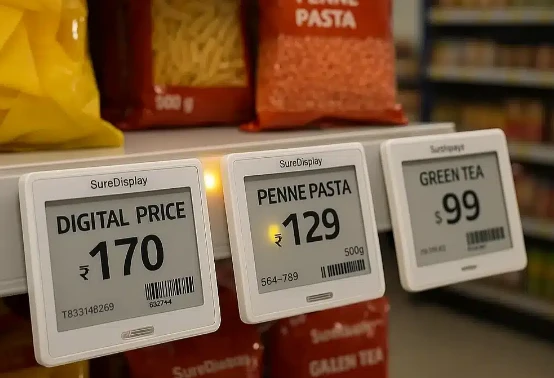

Oto, czego większość ludzi nie rozumie w ESL: samodzielny ekran to nic. Dosłownie bezużyteczny. Potrzebujeszsiećdostarczać do niego dane,oprogramowanieaby powiedzieć mu, co ma wyświetlić, iludziewdrożenie całego systemu w rzeczywistych sklepach-to właśnie stanowi „rozwiązanie”. Sam terminal bez sieci to cegła. A bez platformy dostarczającej dane, jaki jest sens?
W jednym z projektów klient nalegał na umieszczenie stacji bazowych wewnątrz paneli sufitowych, ponieważ uważał, że wygląda to czyściej. Powiedziano im, że sygnał nie będzie dobrze przenikał. Nie słuchali. Trzy tygodnie po wprowadzeniu na rynek połowa etykiet w sekcji mrożonek pokazywała nieaktualne ceny. Trzeba było wszystko rozebrać i zrobić od nowa. Kosztują potrójnie.Planowanie RF ma znaczenie.
Same etykiety

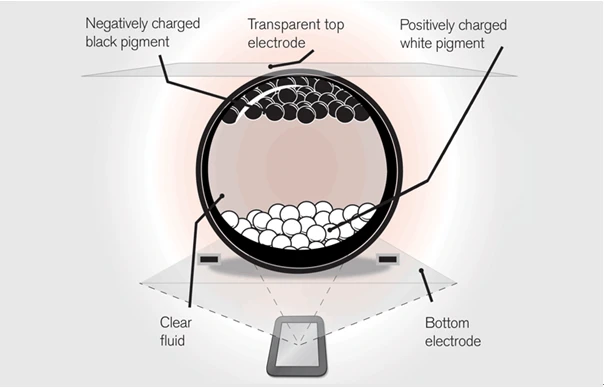

Dlaczego-atrament elektroniczny?
Terminale ESL są powiązane z ekranami e-e-ink (E-ink), a wybór ten nie jest przypadkowy. Jak wyjaśnił to kiedyś inżynier sprzętu: wyobraźcie sobie maleńkie kapsułki wypełnione czarno-białymi cząsteczkami unoszącymi się w oleju. Zasil je prądem, cząsteczki się poruszają, pojawia się obraz. Gdy obraz się uformuje, po prostu tam pozostaje. Odetnij zasilanie, to nie ma znaczenia. Obraz pozostaje. Termin techniczny towyświetlacz bistabilnylub coś w tym rodzaju.
Zużycie energiipodczas wyświetlania statycznego jest praktycznie niczym. Dane testowe pokazują czarno-białą etykietę o przekątnej 2,13-cala-, zasilaną baterią guzikową CR2450, odświeżaną dwa razy dziennie, wytrzymywaną6 do 8 lat. Nawet przy częstotliwości odświeżania zwiększonej do ponad 5 razy dziennie, to wciąż około 4 lata.
Do tego dochodzi fakt, że nie emituje światła,-działa poprzez odbijanie światła otoczenia, tak samo jak papier. Czy wiesz, jak ekrany LCD stają się całkowicie nieczytelne w bezpośrednim świetle słonecznym? E-atrament pozostaje idealnie przejrzysty. Ikąty widzeniaw zasadzie nie stanowią-problemu. Klienci nie zawsze stoją bezpośrednio przed etykietą, prawda? Nie ma to znaczenia w przypadku-atramentu elektronicznego.
Oto coś, o czym wiele osób nie wie: podstawowa technologia-ekranów e-ink na całym świecie jest niemal zmonopolizowana przez jedną firmę-Tajwańska firma E Ink Corporation. Prawie wszystkie ekrany producentów ESL pochodzą od firmy E Ink lub jej autoryzowanych partnerów. Ten czynnik strukturalny ma głęboki wpływ na koszty i konkurencyjność całej branży.

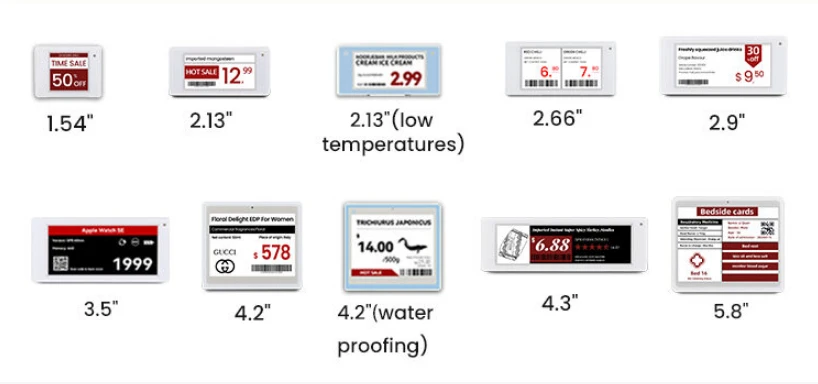

Opcje rozmiaru
Rozmiar-jest dość szeroki:
1,5 cala- regularne krawędzie półek na produkty codziennego użytku
2,9, 4,2 cala- elementy, które wymagają nieco więcej informacji
6 cali- świeże produkty, miejsce pochodzenia, klasa, może kod QR
7,5 cala i więcej- zakończeń i nagłówków kategorii, czasami aż do 13 cali
Niektóre 13,3-calowe są używane jako mini znaki cyfrowe, chociaż w tym momencie linia z oznakowaniem zaczyna się zacierać.

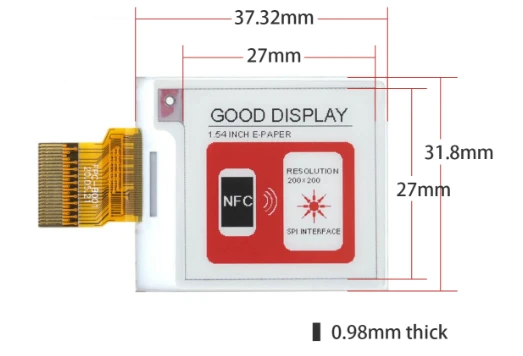

Kompromisy kolorów
Obecnie e-atrament ma swoje ograniczenia. Wczesne wersje były tylko czarno-białe. Następnie producenci wymyślili, jak dodać pliktrzeci kolor-zwykle czerwony lub żółty-, co miało duże znaczenie w przypadku objaśnień promocyjnych. Ostatnio pojawił się naciskw pełni-kolorowe wyświetlacze.
Oto kompromis i to znaczący:
| Typ | Czas odświeżenia | Koszt (2,9 cala) |
|---|---|---|
| Czarny-i-biały | 1-2 sekundy | Linia bazowa |
| Trzy-kolory | 10-15 sekund | ~2x |
| Pełny-kolor | 20+ sekund | 3-4x |
Oglądanie aktualizacji na trzy-kolorowym ekranie jest dość bolesne. Dlatego większość sprzedawców detalicznych preferuje kolory czarne-i-białe lub trzy-kolorowe. Zwykle pojawia się pełny-kolordziały kosmetyczne, ekspozycje win-miejsca, w których prezentacja wizualna jest na wagę złota.
Dlaczego to w ogóle ma znaczenie?-Rzeczywisty problem
Regionalna sieć supermarketów w Zhejiang przeprowadziła kalkulację: dla jednego ze swoich sklepów z42 000 jednostek SKU, promocyjna zmiana ceny obejmująca 15% wymaganego asortymentu8 pracowników pracuje blisko 6 godzinaby zakończyć wszystkie zmiany etykiet. Zanim zmiany etykiet zostały zakończone, znaczna część klientów widziała ceny niezgodne z cenami kasowymi. Dane z audytu wewnętrznego wykazały, że poziom błędu w przypadku papierowych metek z cenami wynosił około3.2%-około 3 na 100 produktów wyceniono nieprawidłowo.
Nieprawidłowa wycena prowadzi do szeregu problemów:
Klienci przy kasie odkrywają, że cena różni się od ceny na półce-bardzo złe doświadczenia
W wielu miejscach mogą wystąpić naruszeniakary
Strategii promocyjnych nie można wdrożyć zgodnie z planem
Artykuły objęte wyprzedażą nie mają optymalnego okna sprzedaży
ESL to zasadniczo amost. W tradycyjnym handlu detalicznym „cena w systemie” i „cena na półce” istnieją jako dwie niezależne rzeczy. Kiedy system zmienia cenę, półka nie aktualizuje się automatycznie.-Ktoś musi to zmienić. Ten „ktoś” stanowi wąskie gardło w przekazywaniu informacji,-powodując opóźnienia, błędy i koszty. ESL wykorzystuje technologię eliminującą to wąskie gardło, umożliwiając przepływ danych bezpośrednio do terminali półkowych bez konieczności ręcznego przekazywania.
Ponieważ wąskim gardłem jest praca ludzka, należy zastosować technologię, aby ją zastąpić. W momencie zmiany danych w systemie, są one przesyłane do etykiet przez sieć, etykiety automatycznie się odświeżają. Żadnego chodzenia do półek, żadnego papieru, żadnego drukowania.Opóźnienie skompresowane z godzin do minut, poziom błędów spada z kilku procent do niemal zera, koszty pracy znacznie spadają.
Kiedy aktualizacje cen nie są już wąskim gardłem, otwierają się nowe możliwości.Ceny dynamicznestaje się możliwe. Ceny online i offline można synchronizować w czasie rzeczywistym-. Działania promocyjne mogą odnieść skutek dokładnie co do sekundy. To jest prawdziwa wartość.

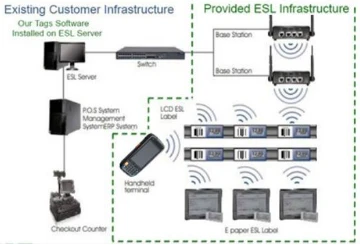

Fragment komunikacji
Etykiety to dłonie, stacje bazowe to nerwy odpowiedzialne za przekazywanie instrukcji z mózgu (platformy) do każdej dłoni.
Stacje bazowemają zazwyczaj kształt płaskiej skrzynki-, podobnej wielkości do routerów domowych, instalowane na sufitach, półkach lub ścianach. Każda stacja bazowa obsługuje szereg10 do 50 metrów, w zależności od protokołu komunikacyjnego, mocy transmisji i zakłóceń otoczenia. Zwykle wdrażany jest standardowy supermarket o powierzchni 3000 metrów kwadratowych45 do 60 stacji bazowych, przy czym obszar świeżego chłodzenia wymaga gęstszego rozmieszczenia ze względu na problemy z ekranowaniem sygnału.
Protokoły komunikacyjne
W tym miejscu producenci różnicują-protokoły komunikacyjne. Oto opinie różnych dostawców na przestrzeni lat:
Zastrzeżone pasmo 2,4 GHz (SES-imagotag, Hanshow)
Duzi faceci zdecydowali się na opatentowane rozwiązania 2,4 GHz. Ich inżynierowie wyjaśniają, że chcieli pełnej kontroli nad zachowaniem protokołu, szczególnie w przypadku ESL. Ma sens. Wadą-gdy już dotrą do ekosystemu,zmiana to koszmar. Ich etykiety nie będą komunikować się z niczyimi stacjami bazowymi. Jeden z klientów chciał mieszać i dopasowywać. Nie dało się tego zrobić.
Sub-GHz (433 MHz, 868 MHz)
Niektórzy dostawcy preferują niższe częstotliwości. Przedstawiciel firmy Pricer wyjaśnił, że niższe częstotliwości lepiej przebijają się przez przeszkody, co pokrywa się z tym, co zaobserwowano w projekcie magazynu z dużą ilością betonu. Aleprzepisy są inne w każdym kraju, a anteny stają się większe. To kompromis.
Bluetooth o niskim zużyciu energii
Zdobywa popularność, zwłaszcza wśród nowszych graczy. Chipsy są teraz bardzo tanie i istnieje atrakcyjność umożliwienia klientom dotykania etykiet telefonami w celu uzyskania informacji o produkcie. Dobrze demonstruje. Jednak w rzeczywistych gęstych wdrożeniachograniczenia zasięguzacznij pokazywać i gotoweprzeciążenie kanału. W jednym projekcie harmonogramy aktualizacji musiały być rozłożone w czasie, ponieważ zbyt wiele wytwórni próbowało rozmawiać na raz.
Podczerwony
Pricer używa tego w niektórych swoich systemach. Świetnie sprawdza się tam, gdzie występują problemy z zakłóceniami elektromagnetycznymi. Ale jest taka potrzebawyraźną linię wzrokuco w prawdziwym sklepie, gdzie ludzie chodzą i rzeczy się poruszają, nie zawsze jest realistyczne.
Paradoks mocy
Oto, co sprawia, że komunikacja ESL jest naprawdę trudna w prawidłowej komunikacji: etykiety ledwo zużywają energię-baterii wystarczających na 5 do 10 lat-, ale nadal muszą łapać aktualizacje po wysłaniu. Sposób, w jaki to rozwiązują, jest ostatecznyzsynchronizowane cykle snu-czuwania. Wytwórnie przez większość czasu są w śpiączce, budząc się tylko na ułamek sekundy w ustawionych oknach, aby sprawdzić, czy jest coś nowego. Profile mocy pokazują, że te rzeczy są obecnesen na poziomie-mikroampera przez ponad 99% czasu.
Dlaczego planowanie RF tworzy lub psuje projekty
Tutaj należy poświęcić więcej czasu, ponieważ sporo projektów ESL kończy się sukcesem lub porażką w dużej mierze w zależności od jakości planowania sieci komunikacyjnej.
Regały metaloweodbija i blokuje sygnały, dlatego położenie stacji bazowych musi być starannie zaprojektowane
Skrzynie chłodniczeto w zasadzie klatki Faradaya-metalowe szafki, zakłócenia kompresora, szklane drzwi – wszystko to wpływa na sygnały. Zwykle potrzebne są oddzielne urządzenia przekaźnikowe wewnątrz
Szczytowe okresy aktualizacji ipodwójne pokryciedla kluczowych obszarów, aby zapobiec pojedynczym punktom awarii

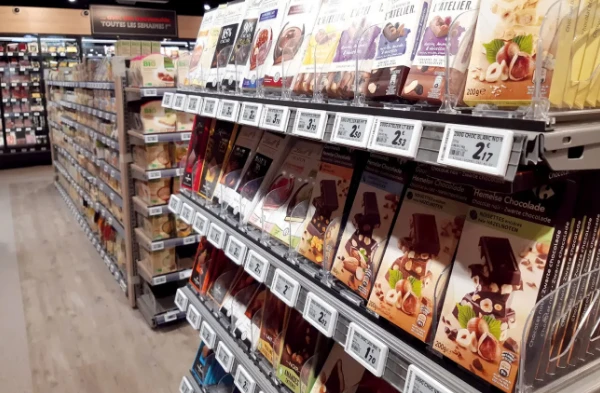

Czym w każdym razie jest ESL-Definicja
Rozwiązanie do elektronicznych etykiet na półki, w podziale:
Elektroniczny- odróżnia go od papieru
Etykieta półki- to znacznik półki, a nie ekran reklamowy
Rozwiązanie- to kompletne rozwiązanie, a nie pojedynczy produkt
Dlaczego trzeba to nazywać „rozwiązaniem”? Samodzielna etykieta elektroniczna jest naprawdę bez znaczenia,-nie może sama uzyskać cen, nie może sama wiedzieć, co wyświetlić, nie może sama odświeżyć. Musi polegać nasieć komunikacyjnaaby otrzymać instrukcje, polegaj na:platforma oprogramowaniaaby uzyskać dane. To pierwsza rzecz, o której warto pomyśleć w przypadku ESL.
Strona oprogramowania
Zasadniczo musi istnieć platforma, która pobiera dane o cenach z systemu ERP lub POS, sprawdza, co znajduje się na której etykiecie i udostępnia je. Istnieją edytory szablonów do projektowania układów etykiet i pewna logika określająca, kiedy przesyłać aktualizacje.
Theczęść integracyjnaz istniejącymi systemami-w tym przypadku projekty utknęły na miesiące. Przestarzały system ERP, dziwne formaty danych, działy IT, które nie dają dostępu.
Dostarczenie tej rzeczy do sklepu
System ESL od zera do ukończenia wymaga przejścia pełnego procesu wdrożenia inżynieryjnego. Złożoność tego procesu często przekracza oczekiwania-użytkowników, którzy korzystają z niego po raz pierwszy. Wiele projektów idzie tutaj na boki, więc ta sekcja zasługuje na prawdziwą uwagę.

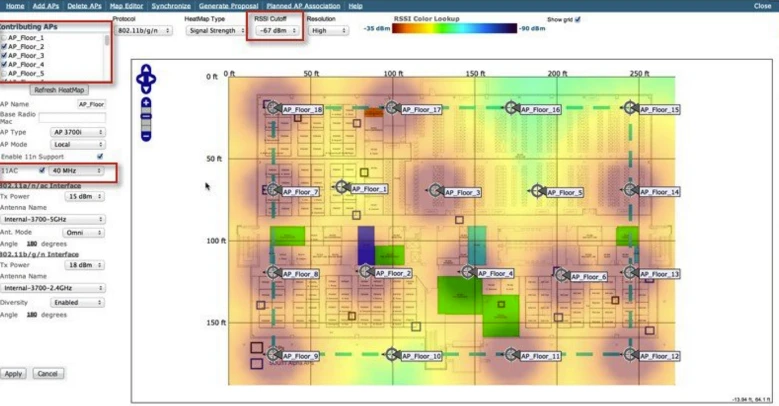

Ankieta RF-Gdzie umierają projekty
Ale to, co zabija większość projektów?Ankieta RF. A raczej brak odpowiedniego.
ESL opiera się na komunikacji bezprzewodowej, a rzeczywiste środowiska handlu detalicznego są pełne przeszkód i zakłóceń:
Regały metaloweodzwierciedla sygnały
Szafy chłodniczesą naturalnymi klatkami Faradaya
Betonowe ścianyblokować penetrację
Inne urządzenia bezprzewodowepowodować zakłócenia
W godzinach szczytu ruchu,Organizmy ludzkie same absorbują sygnały
Prawidłowe badanie RF to w rzeczywistości dużo pracy. Zaczyna się od zaplanowania środowiska fizycznego,-gdzie znajdują się ściany, gdzie znajdują się metalowe półki i co generuje zakłócenia. Następnie testy propagacji sygnału pokazują, jak częstotliwości faktycznie zachowują się w tej konkretnej przestrzeni. Przetestuj warunki brzegowe, dziwne zakątki i obszary w pobliżu doku załadunkowego. Wynikiem nie będzie po prostu „umieszczenie tutaj stacji bazowych”-powinno to być precyzyjne pozycjonowanie, na przykład co do centymetra, wraz z mapami zasięgu pokazującymi, gdzie sygnał jest mocny, a gdzie słaby i co zrobić z miejscami, w których występują problemy. Jest to żmudne, ale ratuje przed koszmarnym scenariuszem, o którym wspomniałem wcześniej.
Wielu dostawców pomija ten element lub robi to-połowicznie, aby zaoszczędzić koszty. Potem zastanawiają się, dlaczego 15% wytwórni nadal działa w trybie offline.
Ocena witryny
Pierwszym krokiem jest zrozumienie sytuacji sklepu:
Środowisko fizyczne- powierzchnia sklepu, wysokość sufitu, układ podłogi, rodzaje półek
Wymagania produktuŁączna liczba jednostek SKU wynosi -, rozkład kategorii określa proporcje rozmiarów
Środowisko IT- jakie wersje ERP/POS działają i jaka jest infrastruktura sieciowa
Instalacja stacji bazowej
Montaż sufitowyto najczęstsze podejście.-Półki są dobrze widoczne i nie przeszkadzają. Jeśli jednak sufit jest zbyt niski lub nie ma dobrego punktu montażowego, można je zamiast tego umieścić na regałach. Montaż na ścianie stanowi uzupełnienie w niektórych obszarach.
Zasilanie jest zwykle dostarczane przezPoE, co jest wygodne, ponieważ wystarczy poprowadzić tylko jeden kabel. Oznacza to, że przełączniki PoE zasilają wszystko i, w zależności od konfiguracji, być może lokalny serwer lub bramę.
Nie zapomnijUPS-em-jeśli nastąpi przerwa w dostawie prądu i system ulegnie nieoczekiwanej awarii, może to spowodować uszkodzenie bazy danych.
Wdrożenie etykiety
Odbierz przesyłkę, sprawdź je, przeprowadź testy aktywacyjne, aby upewnić się, że faktycznie działają
Zeskanuj każdą etykietę i powiąż ją z odpowiednim produktem w systemie
Fizyczna instalacja zależy od rodzaju zastosowanych półek
Niektóre etykiety zaczepiają się o krawędź półki, inne wsuwają się w szczelinę szyny. Tam sąmagnetycznedo powierzchni metalowych,klejącedo gładkich powierzchni imałe stojakido gablot wystawowych. Nic skomplikowanego, po prostu-czasochłonne, gdy robi się ich tysiące.
Testowanie i walidacja
Testy funkcjonalne- czy wszystko działa zgodnie z oczekiwaniami?
Testowanie zasięgu- każdą pojedynczą etykietę
Testy obciążeniowe- pod obciążeniem szczytowym przez co najmniej 72 godziny
Wspomniana już integracja systemu-w tym miejscu projekty umierają. Sama faza wspólnego debugowania może zająć tygodnie, jeśli starsze systemy są wystarczająco zaśmiecone.
