Waga zabija więcej projektów niż budżet.
Przezroczyste ekrany ważą3-12 kg/m²i biegaćGrubość 10 mm. Tradycyjne ekrany z szafkami ważą30-50 kg/m²i zmierzyćGłębokość 50-150 mm. Zabytkowy budynek z oryginalnymi oknami często nie jest w stanie utrzymać tradycyjnej wagi LED bez stalowego wzmocnienia, które zniszczyłoby wpisy na listę zabytków. Przezroczyste ekrany montuje się bezpośrednio na wewnętrznych powierzchniach szklanych, bez konieczności wykonywania prac konstrukcyjnych. Instalacja zajmuje dni, a nie miesiące.
Sieć handlowa posiadająca 500 szklanych witryn sklepowych rozmieściła w całej sieci przezroczyste ekrany, nie dotykając konstrukcji budynków. Próba tego samego w przypadku tradycyjnych ekranów wymagałaby niestandardowej inżynierii konstrukcyjnej w każdej lokalizacji-a zakres projektu eliminuje większość propozycji, zanim osiągną one ostateczne zatwierdzenie budżetu.
Co właściwie porównujemy
Przez dziesięciolecia tradycyjne ekrany LED były wszędzie-tablice wyników na stadionach i oznakowania sklepów. Działały dobrze: jasne, dokładne kolory, niezawodne. Ale przyszli z kompromisem, którego nikt nie był w stanie zaprojektować: każdy ekran był w zasadzie ścianą. Zablokowane światło, zablokowane widoki, zajmowały miejsce.
Przezroczysta dioda LED odwraca to równanie. Zupełnie inna kategoria produktu.

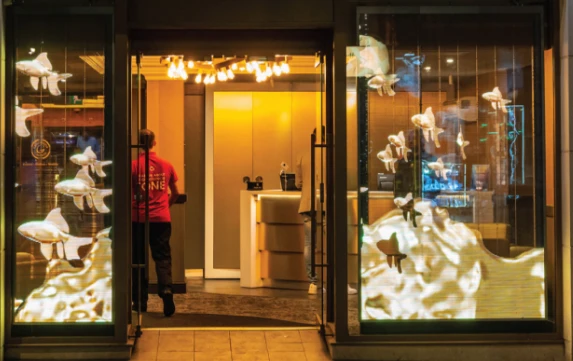

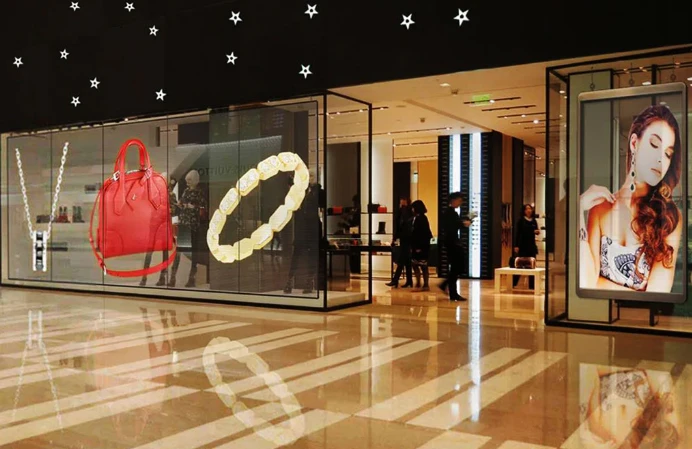

Aplikacje detaliczne są obecnie motorem największego wzrostu. Witryny sklepowe zawsze były pierwszorzędnymi nieruchomościami. Chcesz jednocześnie pokazywać produkty i przeprowadzać promocje. Tradycyjna dioda LED wymusza wybór-ekranu lub okna. Przezroczysta dioda LED całkowicie eliminuje ten wybór. Klienci widzą jednocześnie treści promocyjne i towary. Flagowe lokalizacje Nike i Zary zorientowały się o tym wcześnie. Ten jednorazowy przypadek wyjaśnia, dlaczego w ciągu pięciu lat przezroczyste diody LED przestały być niszową ciekawostką i stały się poważnym rozwiązaniem komercyjnym.
Jak są zbudowane

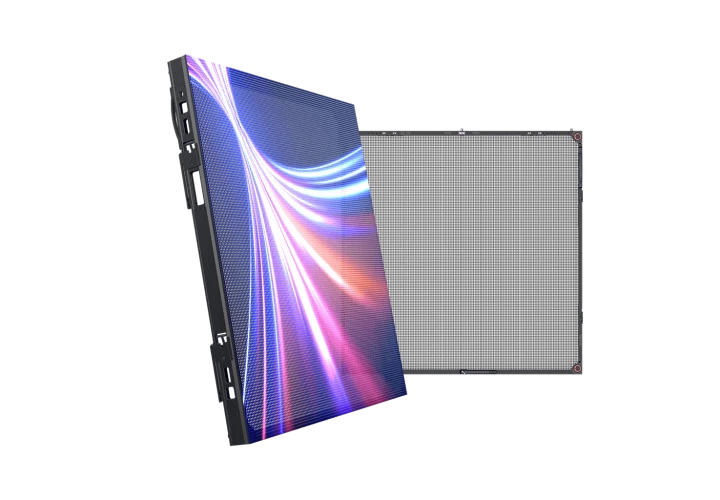

Tradycyjne ekrany traktują priorytetowo jedną rzecz: upchnięcie jak największej liczby pikseli w danym obszarze. Chipy LED-czySMD (urządzenie do montażu powierzchniowego), COB (chip na pokładzie)lub starszyDIP (pakiet-dwurzędowy)format-umieścić ciasno na podłożach PCB. Czarna maska lub powłoka epoksydowa pokrywa wszystko, aby pochłaniać światło otoczenia i zwiększać kontrast.
Wyniki mówią same za siebie. Panele COB osiągnęły współczynnik kontrastu powyżej20,000:1. Rozstaw pikseli jest tak samo dobry jakP0,6 mmdla wyświetlaczy 4K i 8K. Jednostki zewnętrzne pchają10 000 nitów.
Jednak tradycyjne ekrany LED blokują 100% przechodzącego przez nie światła. To cyfrowe ściany. Świetne do uderzeń, straszne do wszystkiego, gdzie trzeba przejrzeć.
Przezroczyste ekrany zaczynają się od przeciwnego końca. Zamiast maksymalizować liczbę pikseli, zaprojektowano je tak, aby przepuszczały światło przy jednoczesnym zachowaniu akceptowalnej jakości obrazu. Istnieją trzy główne podejścia.Projekty oparte na paskach-umieść chipy LED na wąskich paskach aluminiowych lub PCB z przerwami między nimi-światło przechodzi przez szczeliny, osiągając przezroczystość 60–90% w zależności od odstępów.Wersje filmowe-osadzaj mikro-diody LED w-ultracienkich przezroczystych podłożach (o grubości około 4 mm i wadze 3–6 kg/m²), które przyklejają się bezpośrednio do istniejącego szkła.Projekty zintegrowane ze szkłem-warstwowe elementy LED pomiędzy podwójnymi warstwami szkła, zamieniając szkło architektoniczne w powierzchnię wystawową.
Większe odstępy między paskami oznaczają, że przedostaje się więcej światła, ale mniej pikseli na metr kwadratowy. Każdy przezroczysty ekran jest kompromisem pomiędzy tymi dwiema rzeczami.

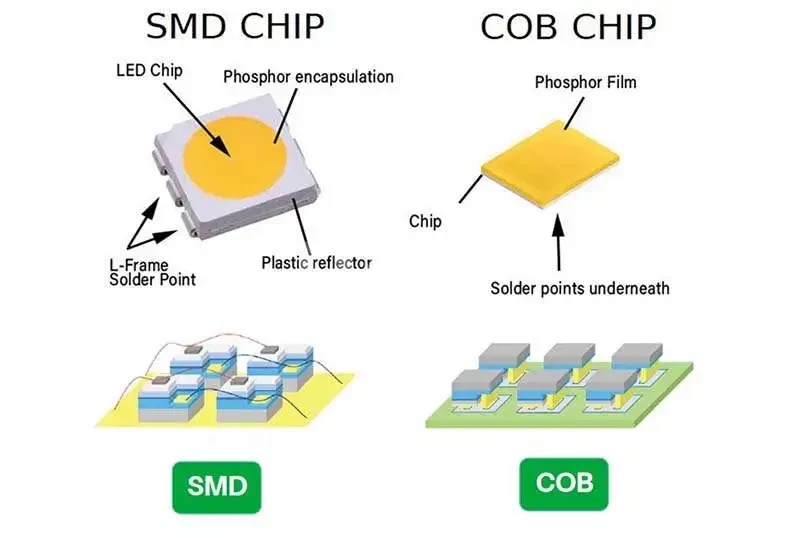

Rodzaje opakowań LED
SMD-Urządzenie do montażu powierzchniowegoistnieje już od kilkudziesięciu lat. Pojedyncze chipy w maleńkich plastikowych obudowach, przylutowane do płytek PCB. Technologia jest prosta i to jest właśnie jej zaleta. Łańcuchy dostaw są dojrzałe, technicy wiedzą, jak z nimi pracować, a gdy przestanie działać pojedyncza dioda LED, można ją wymienić bez konieczności wymiany całego modułu. Jest to najbardziej sprawdzona i niezawodna technologia LED:-nowoczesna, niezmiennie funkcjonalna i-opłacalna w utrzymaniu. Kontrast jest obecny1,200-1,800:1. Większość jednostek trwa około50 000 godzinzanim jasność wyraźnie spadnie. W przypadku czegokolwiek P1.2 lub grubszego, SMD pozostaje domyślnym wyborem nie bez powodu.

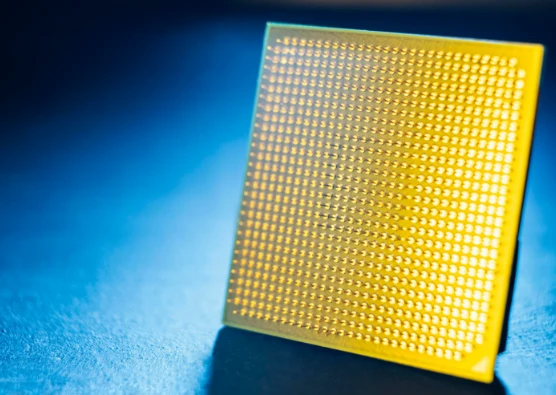

KACZANtam wszystko staje się interesujące-i drogie. Chip on Board całkowicie pomija poszczególne plastikowe obudowy. Wiele chipów LED montuje się bezpośrednio na podłożu, a następnie pokrywa je pojedynczą warstwą żywicy. Korzyści inżynieryjne płyną stąd kaskadą: ciepło rozprasza się mniej więcej 3 razy lepiej (brak plastikowych obudów zatrzymujących ciepło), kontrast przeskakuje20,000:1(ta ujednolicona powierzchnia skuteczniej pochłania światło z otoczenia), a żywotność jest dłuższa100 000 godzin. To jedyna realna opcja w przypadku bardzo-cienkich dźwięków poniżej P1.0. Kompromis: gdy coś zawiedzie, cały moduł wymaga wymiany200-300 dolarów za zdarzenie. A koszt początkowy jest znacznie wyższy. Technologia ta sprawdza się w studiach nadawczych i-najwyższych środowiskach korporacyjnych. Stanowi to nadmierną inwestycję jak na lobby hotelowe.
Potem jestGOB-SMD z powłoką ochronną. Klej na desce. Ta sama technologia, ale z warstwą kleju optycznego pokrywającą powierzchnię diody LED. Zapewnia to lepszą trwałość w przypadku kontaktu fizycznego i wilgoci, zachowując jednocześnie ekonomikę naprawy SMD. Niektórzy integratorzy zdecydowanie zalecają to rozwiązanie w środowiskach handlu detalicznego-o dużym natężeniu ruchu. Inni uważają, że jest to niepotrzebne w przypadku większości zastosowań. Wyniki różnią się w zależności od konkretnych przypadków użycia.
W większości przezroczystych ekranów zastosowano zmodyfikowany montaż SMD-na pasku lub specjalistyczne przezroczyste podłoża. Niektóre modele premium wykorzystują przezroczyste rozwiązania hybrydowe-COB.
Specyfikacje, które faktycznie mają znaczenie (i te, które nie mają)
Nie wszystkie specyfikacje zasługują na taką samą uwagę.
Przezroczystość
Przejrzystość waha się od50% do 95%na przezroczystych ekranach w zależności od konfiguracji. Tradycyjne wynoszą 0%-, co ma fundamentalne znaczenie dla ich działania. Grubsze rozstawy pikseli oznaczają więcej przerw między paskami LED, przez co przechodzi więcej światła. Przejdź do P9.26, a przezroczystość przekroczy 80%, ale w tym momencie nadajesz się tylko do oglądania-w dużej skali-elewacji budynków widzianych z drugiej strony ulicy.
Rezolucja
Rozdzielczość to zdecydowana zaleta tradycyjnych diod LED. COB idzie tak dobrze, jakP0.4. Standardowe tradycyjne ekrany SMD są skierowane w dółP1.0-P1.2. Przezroczyste ekrany są obecnie maksymalnie dostępneP2.6. Większość integratorów AV stosuje szybkie obliczenia: dzieli rozstaw pikseli (w mm) przez 0,3, aby uzyskać minimalną wygodną odległość oglądania w metrach. Zatem przezroczysty ekran P3.9 potrzebuje około 13 metrów, zanim pikselacja zniknie. Tradycyjny ekran P1.2 wygląda ostro już z odległości zaledwie 4 metrów.
Jasność
Do użytku w pomieszczeniach zazwyczaj świeci przezroczysta dioda LED800-2500 nitów. Tradycyjne ekrany wewnętrzne działają600-1500 nitów-tak przezroczysty ma przewagę w wielu konfiguracjach. Witryny sklepowe potrzebują więcej wyrazu: zwykle pojawiają się przezroczyste ekrany4000-5500 nitów. Tradycyjne oświetlenie nadal dominuje w bezpośrednim świetle słonecznym.-Naciskają na to5 000-10 000 nitówpodczas gdy przezroczyste ekrany za szkłem mają jasność poniżej 6000 nitów.
Kontrast i kolor
Dominuje tutaj kontrast i kolor-tradycyjnych diod LED i to się nie zmieni. Konstrukcja czarnej maski pochłania światło otoczenia, tworząc głębszą czerń. Technologia COB powyższa-zmierzyła współczynniki kontrastu w laboratorium20,000:1. Tam, gdzie tradycyjne ekrany pokazują czerń, na przezroczystych ekranach widać to, co znajduje się za nimi. Sala konferencyjna, parking, światło dzienne. Żadne rozwiązania inżynieryjne nie rozwiązują tego problemu-, jest to nieodłącznym elementem przepuszczania światła.
Ile faktycznie zapłacisz
Są to ceny FOB Shenzhen.-Koszt przesyłki w Ameryce Północnej i Europie zazwyczaj dodaje 15–25%. Ceny się zmieniają; Koszty chipów LED spadły o około 12% między pierwszym a kwartałem3 2024.
Przezroczysta dioda LED
Panele emitujące-poziom-od strony wejściowej$580-950/m². Średni-front-emisyjny-w miejscu, w którym znajduje się większość instalacji komercyjnych-$1,100-2,400/m². Przezroczysta folia LED pasuje$1,150-2,800/m². Holograficzne przezroczyste wyświetlacze push$1,400-3,200/m².
Tradycyjna dioda LED
Zewnętrzne SMD (P4-P10) są najtańsze$150-400/m². Wewnętrzne układy SMD (P1.5-P3).$300-800/m². Trafia-o wysokiej tonacji COB (P0.9-P1.2).$1,000-2,500/m². Bardzo-dokładny COB (P0,6 i poniżej) zaczyna się od godz$3,000+/m².
Instalacjaw przypadku przezroczystych diod LED kosztuje zazwyczaj 200-500 USD/m² za prosty montaż na istniejącym szkle. Tradycyjna instalacja LED kosztuje 500–2000 USD/m² po uwzględnieniu wymagań konstrukcyjnych. To tutaj w budżecie pojawia się wspomniana na początku różnica wagowa.
Roczne koszty energiiw przypadku instalacji o powierzchni 100 m² działającej 12 godzin dziennie: około 3000-4500 USD za folię przezroczystą i 5000–7500 USD za wersję tradycyjną. Przezroczyste ekrany pobierają o 30-40% mniej energii, mniej chipów LED na metr kwadratowy, pasywne chłodzenie zamiast aktywnej wentylacji.
Tworzenie treścidodaje kolejną zmienną, o której ludzie zapominają. Przezroczyste wyświetlacze wymagają treści zaprojektowanych z przezroczystym tłem.-Czarne obszary są widoczne jako przezroczyste.
Rzeczywistość instalacji i konserwacji
Przezroczyste ekrany LED montuje się bezpośrednio na powierzchniach szklanych za pomocą kleju, systemów magnetycznych lub klipsów mechanicznych. Brak konstrukcji stalowej dla większości zastosowań. Oś czasu: dni do tygodni.
Tradycyjne ekrany LED wymagają dedykowanych konstrukcji wsporczych, obliczeń obciążenia, analizy obciążenia wiatrem na zewnątrz i często pozwoleń na budowę. Oś czasu: tygodnie do miesięcy.
Konserwacja również działa inaczej. Przezroczyste ekrany wykorzystują modułową wymianę pasków/paneli. Komponenty są na tyle lekkie, że mogą być obsługiwane przez jednego-technika. Tradycyjne ekrany SMD umożliwiają indywidualną wymianę diod LED, ale wymagają wykwalifikowanych techników wykonujących precyzyjne lutowanie-10-15 USD za zdarzenie. Tradycyjne ekrany COB wymagają wymiany na poziomie modułu w cenie 200-300+ USD za każdą naprawę, chociaż awarie zdarzają się rzadziej.
Gdzie każdy należy
Niektóre projekty w sposób oczywisty mieszczą się w jednym obozie.

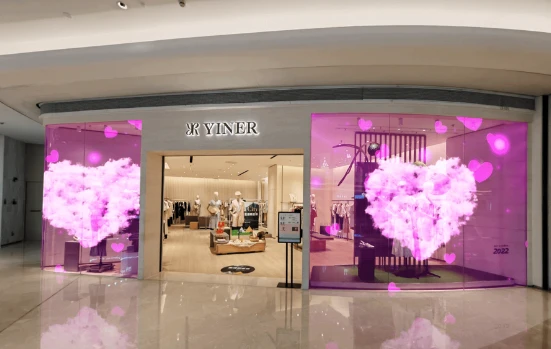

Przezroczysta dioda LED wygrywa:Budynki ze szklanymi ścianami osłonowymi, w których fasady stają się powierzchniami medialnymi, zachowując jednocześnie nienaruszoną architekturę. Atria i szklane przegrody w centrach handlowych. Sale wystawowe i muzea nakładają treści cyfrowe na fizyczne wyświetlacze. Salony samochodowe. Tła scen i wydarzeń, na których wykonawcy pojawiają się na ekranach.
Tradycyjne diody LED wygrywają:Zewnętrzne billboardy reklamowe wymagające maksymalnej jasności w bezpośrednim świetle słonecznym. Stadiony wyświetlają się z odległości 50+ metrów, gdzie wielkość pikseli nie ma znaczenia. Studia nadawcze i reżyserki, w których dokładność kolorów nie podlega-negocjacjom. Główne ekrany koncertowe zajmują setki metrów kwadratowych. Informacje o węzłach transportowych są wyświetlane tam, gdzie przejrzystość nic nie wnosi.
Jaki?
Czy w grę wchodzi szkło, które chcesz zakonserwować? Czy naturalne światło ma znaczenie dla funkcjonowania przestrzeni? Czy konstrukcja wytrzyma 30-50 kg/m²? Jaka jest typowa odległość oglądania? Czy budżet musi uwzględniać inżynierię budowlaną?
W przypadku rosnącej kategorii projektów obejmujących architekturę szklaną i naturalne oświetlenie, przezroczyste diody LED przestały być interesującą alternatywą i stały się rozwiązaniem domyślnym. W przypadku wszystkich innych-bilbordów zewnętrznych, studiów nadawczych, wystaw stadionowych-tradycyjne oświetlenie LED pozostaje dokładnie takie samo, jak zawsze: sprawdzone, jasne,-opłacalne i całkowicie nieprzejrzyste.
