Te awarie mają swoje wzorce i większość z nich można zdiagnozować w ciągu 30 minut lub krócej. Ten przewodnik opiera się na tym, jak faktycznie działa rozwiązywanie problemów: zaczynając od tego, co widać na ekranie, a następnie cofając się do przyczyny. Czy utrzymaszkomercyjne ekrany LCDw handlu detalicznym, uruchamiaj panele w publicznych kioskach lub debuguj wbudowany sprzęt podczas programowania, proces diagnostyczny jest taki sam.
Szybkie odniesienie do symptomów
Użyj tej tabeli jako pierwszego filtra. Ten sam objaw może powodować wiele przyczyn, dlatego traktuj to jako kierunek początkowy, a nie ostateczną odpowiedź.
| Objaw | Najbardziej prawdopodobna przyczyna | Pierwsza akcja |
|---|---|---|
| Całkowicie ciemny ekran, brak podświetlenia | Awaria zasilania lub przepalony bezpiecznik | Zmierz napięcie wejściowe na pinach modułu |
| Ekran włączony, ale bardzo ciemny | Pogorszenie podświetlenia lub awaria matrycy LED | Niezależnie przetestuj obwód podświetlenia |
| Słaby obraz widoczny tylko przy latarce | Awaria podświetlenia - sam panel działa | Sprawdź paski LED i obwód sterownika |
| Migający lub migający wyświetlacz | Luźny kabel taśmowy lub niestabilne napięcie zasilania | Ponownie podłącz wszystkie złącza; sprawdź tętnienie zasilania |
| Pionowe lub poziome linie na ekranie | Pęknięte podłoże lub usterka układu scalonego sterownika | Kontrola wzrokowa; wymień płytę sterowniczą |
| Zaszyfrowane lub brakujące znaki | Niezgodność protokołu lub błąd oprogramowania sprzętowego | Sprawdź ustawienia komunikacji względem arkusza danych |
| Biały ekran bez zawartości | Błąd inicjalizacji lub utrata sygnału | Sprawdź konfigurację protokołu; potwierdź resetowanie czasu |
| Trwały obraz widmowy lub wypalony- | Obraz statyczny na starzejącym się panelu jest zbyt długi | Cykl zasilania; uruchom piksel-odśwież wzór testowy |
| Wprowadzanie dotykowe nie jest rejestrowane | Uszkodzony kabel dotykowy lub uszkodzone oprogramowanie sprzętowe | Sprawdź kabel taśmowy; ponownie-flashuj kontroler dotykowy |
| Losowe resetowanie lub wyłączenie zasilania | Skok napięcia lub niewystarczająca wydajność prądowa | Zmierz zasilanie za pomocą oscyloskopu; dodać ochronę przeciwprzepięciową |
Co właściwie powoduje awarie modułu LCD?
Degradacja podświetlenia
Podświetlenie to najczęstsza-awaria pojedynczego elementu w modułach LCD. Tablice LED przyciemniają się stopniowo w trakcie ich okresu użytkowania. - Producenci kwalifikują produktyStandardy testów niezawodności półprzewodników JEDEC, a znamionowe okresy użytkowania różnią się znacznie w przypadku paneli-konsumenckich i{1}}przemysłowych. Zawsze odwołuj się do arkusza danych konkretnego modułu, aby poznać jego znamionowy okres użytkowania w danych warunkach pracy, a nie do ogólnych danych branżowych.
Wyświetlacz ze słabszym podświetleniem nadal przechodzi testy elektryczne. Panel działa -, po prostu nie może wygenerować czytelnego obrazu w normalnym świetle otoczenia. Jeśli ekran wygląda akceptowalnie w ciemnym pomieszczeniu, ale staje się prawie niewidoczny w jasnym oświetleniu biurowym lub na zewnątrz, w pierwszej kolejności należy przetestować podświetlenie.
⚠️ Częsty błąd:kompensowanie przyciemnienia podświetlenia poprzez zwiększenie jasności do maksimum. Przyspiesza to zużycie diod LED i skraca pozostały okres użytkowania-już ulegającego degradacji komponentu. Wybór sprzętu o odpowiednim zapasie jasności od samego początku pozwala całkowicie uniknąć problemu. - Zobacz, co jest na topiekomercyjne moduły LCD-z zamienników-klasy konsumenckiej.
Problemy ze złączem i kablem
Kable taśmowe, złącza typu zebra i złącza lutowane ulegają degradacji pod wpływem wibracji, cykli termicznych i powtarzającego się zginania. Tryb awarii prawie zawsze ma charakter przerywany: migotanie w określonych orientacjach, upuszczenie segmentów wyświetlacza pod wpływem wibracji lub ekran, który działa podczas uruchamiania, ale przestaje działać w temperaturze roboczej. Ponowne osadzenie każdego złącza przed zamówieniem części rozwiązuje znaczną część reklamacji terenowych przy zerowych kosztach.
Stres środowiskowy
Zimno spowalnia reakcję ciekłych kryształów; ciepło przyspiesza starzenie się polaryzatora i rozwarstwianie kleju; wilgoć powoduje korozję elektrod od wewnątrz, powodując powstawanie brakujących segmentów wyświetlacza, których stan pogarsza się stopniowo w ciągu tygodni. Zawsze określaj najgorsze-warunki, a nie przeciętne. Do zastosowań w wymagających środowiskach,zintegrowane rozwiązania w zakresie wyświetlaczy LCD o dopasowanych parametrach środowiskowychwarto ocenić przed wdrożeniem, a nie po awarii w terenie.
⚠️ Częsty błąd:testowanie wyświetlacza w warunkach laboratoryjnych i zakładając, że będzie on działał tak samo na zewnątrz, w chłodni lub w pobliżu źródła wilgoci - bez sprawdzania, czy znamionowa klasa IP i zakres temperatur modułu faktycznie odpowiadają środowisku wdrożenia.
Problemy z zasilaniem i błędy sterowników
Skoki napięcia powodują natychmiastowe uszkodzenie układu scalonego sterownika. Tętnienie zasilania - Szum prądu przemiennego na szynie prądu stałego - powoduje bardziej subtelne, skumulowane uszkodzenia: losowe resetowanie, szumy obrazu i krótszą żywotność diod LED. Sprawdź w arkuszu danych modułu maksymalne dopuszczalne napięcie tętnienia; nie ma uniwersalnego progu, który miałby zastosowanie do wszystkich typów paneli.
Błędy oprogramowania sprzętowego i niezgodności protokołów to osobna kategoria, która w przekonujący sposób naśladuje awarię sprzętu. Biały ekran lub zakłócone dane wyjściowe po wymianie płyty lub aktualizacji oprogramowania są bardzo często błędem konfiguracji, a nie uszkodzonym panelem. To rozróżnienie ma znaczenie, kiedyporównanie formatów ekranów LCD i LED- różne technologie mają różne zachowania protokołów i sygnatury błędów.
Sześcioetapowy proces diagnostyczny
Przepracuj je w odpowiedniej kolejności. Zatrzymaj się, gdy tylko zidentyfikujesz usterkę. - niepotrzebne zamiany marnują czas i wprowadzają nowe zmienne.
Krok 1 - Kontrola wzrokowa przed-włączeniem zasilania.Poszukaj pęknięć, kondensacji za panelem, śladów wypaleń na płytce drukowanej oraz przesuniętych lub zagiętych kabli taśmowych. W przypadku stwierdzenia uszkodzeń fizycznych nie podłączaj zasilania. Zwarcie połączenia może spowodować kaskadowe uszkodzenie, które jest znacznie droższe niż pierwotna usterka.
Krok 2 - Sprawdź napięcie wejściowe.Użyj multimetru na stykach wejściowych zasilania modułu. Typowe napięcia znamionowe paneli TFT to 3,3 V, 5 V lub 12 V. - sprawdź w swoim arkuszu danych. Odczyt przekraczający 5% wartości poza specyfikacją wymaga zbadania. W przypadku usterek sporadycznych należy dodać oscyloskop, aby sprawdzić tętnienie zasilania zgodnie z dopuszczalną specyfikacją w arkuszu danych.
Krok 3 - Odizoluj podświetlenie.W ciemnym pomieszczeniu skieruj latarkę na powierzchnię panelu pod kątem. Jeśli widzisz słaby obraz, panel działa, a jedynie podświetlenie uległo awarii. Ten pojedynczy test eliminuje połowę drzewa diagnostycznego w czasie krótszym niż 10 sekund - i działa równie dobrzewyświetlacze LCD w formacie-paskowymjak w przypadku standardowych paneli prostokątnych.
Krok 4 - Metodycznie zamień kable i płytki.Załaduj znany-dobry wzorzec testowy. Wymień kabel taśmowy na sprawdzony, działający zespół. Jeśli usterka następuje po kablu, przyczyną problemu jest kabel. Jeśli pozostanie przy planszy, następna będzie deska. Wymień najpierw najtańszy i najbardziej dostępny element.
Krok 5 - Sprawdź protokół komunikacyjny.Biały ekran lub zniekształcony sygnał wyjściowy po wymianie płyty prawie zawsze oznacza błąd konfiguracji. Sprawdź szybkość transmisji (UART), tryb SPI (CPOL/CPHA) lub adres I2C w arkuszu danych. Na tym etapie wychwytywana jest nieproporcjonalna część błędówśrodowiska wyświetlania w kioskachprzy wymianie modułów w terenie, często na podstawie niekompletnej dokumentacji.
Krok 6 - Odtwórz warunki terenowe na ławce rezerwowych.Wyświetlacz, który działa w laboratorium, ale nie działa prawidłowo, prawie zawsze ma podstawową przyczynę termiczną lub wibracyjną. Złącze, które jest marginalne przy 22 stopniach, może całkowicie otworzyć się przy 55 stopniach. Zastosuj kontrolowane ogrzewanie podczas testów na stanowisku badawczym - błąd, który pojawia się powyżej określonej temperatury, bezpośrednio identyfikuje rozszerzalność cieplną jako mechanizm.
Naprawić czy wymienić? Ramy decyzyjne
Naprawa ma sens, kiedyusterka jest zlokalizowana w pojedynczym wymiennym komponencie - kablu, zestawie podświetlenia, aktualizacji oprogramowania sprzętowego - moduł jest częścią systemu, w którym zakup zamiennika wiąże się ze znacznym przestojem lub przeprojektowaniem, a koszt naprawy jest wyraźnie niższy niż w przypadku nowej jednostki.
Wymiana ma większy sens, kiedyjednocześnie pojawia się wiele objawów. Przyćmione podświetlenie, zużycie złączy i zjawy obrazu pojawiające się jednocześnie to niezawodny wskaźnik końca okresu użytkowania, a nie pojedyncza usterka, którą można naprawić. Wymiana ma również sens, gdy obecny moduł oferuje lepsze specyfikacje - wyższą jasność, szerszą temperaturę pracy, lepszą ochronę przed wnikaniem -, co zmniejszyłoby przyszłe obciążenia związane z konserwacją.
Zanim zdecydujesz się na którąkolwiek ścieżkę, przeanalizuj pięć pytań:
- Czy to pierwsza awaria urządzenia, czy zdarzały się już wcześniej?
- Czy usterka ogranicza się do pojedynczego, wymiennego elementu?
- Czy całkowity koszt naprawy - części, robocizny i przestojów - jest wyraźnie niższy od kosztu wymiany?
- Czy naprawiona jednostka realistycznie wytrzyma pozostałe wymagania serwisowe systemu?
- Czy obecny zamiennik oferuje znacząco lepsze specyfikacje dla tego zastosowania?
Jeśli trzy lub więcej odpowiedzi przemawiają za zastąpieniem, jest to zazwyczaj jaśniejsza ścieżka. Przeglądaj całośćasortyment produktówLubporozmawiać ze specjalistąo pozyskiwaniu. W kontekście handlu detalicznego i oznakowania,niestandardowe konfiguracje wyświetlaczy LCD do oznakowania detalicznegoczęsto zapewniają lepszą-długoterminową ekonomię niż bezpośrednia zamiana typu „podobny”-na-podobny.
Konserwacja zapobiegawcza
- Kontrole środowiskowe:Wdrażaj moduł w zakresie znamionowej temperatury i wilgotności, uwzględniając przy planowaniu najgorsze{0}}warunki. W środowiskach o wysokiej-wilgotności szczelne obudowy o zweryfikowanym stopniu ochrony IP są wymogiem, a nie środkiem ostrożności.
- Zarządzanie energią:Używaj regulowanych materiałów eksploatacyjnych ze sprzętową ochroną przeciwprzepięciową. Unikaj ciągłego włączania podświetlenia z maksymalną jasnością. - adaptacyjna kontrola jasności zmniejsza zużycie diod LED bez widocznego wpływu na użyteczność.
- Zaplanowane przeglądy:Co miesiąc - sprawdzaj osadzenie złączy i szukaj kondensacji. Co kwartał - przeprowadzaj test diagnostyczny i sprawdzaj napięcie zasilania pod obciążeniem. Co roku - sprawdzaj tętnienie zasilania i sprawdzaj warstwy optyczne pod kątem rozwarstwienia lub starzenia polaryzatora.

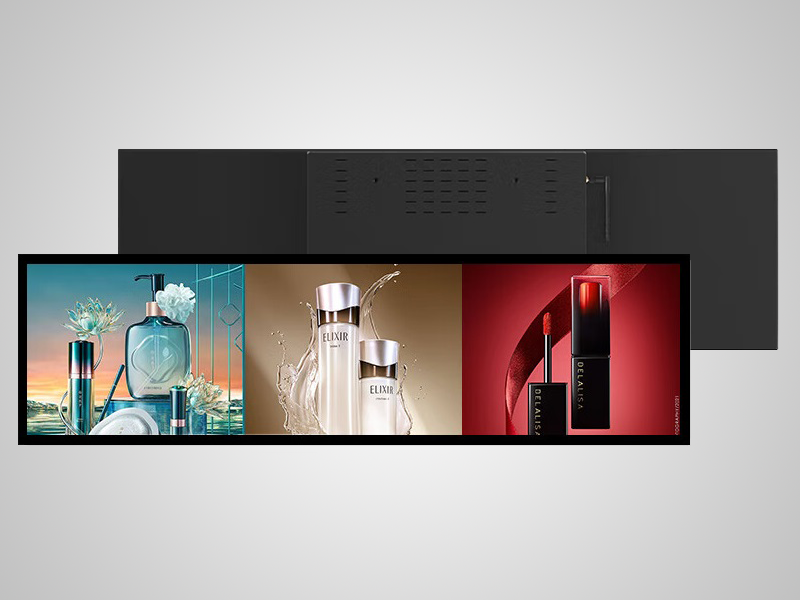

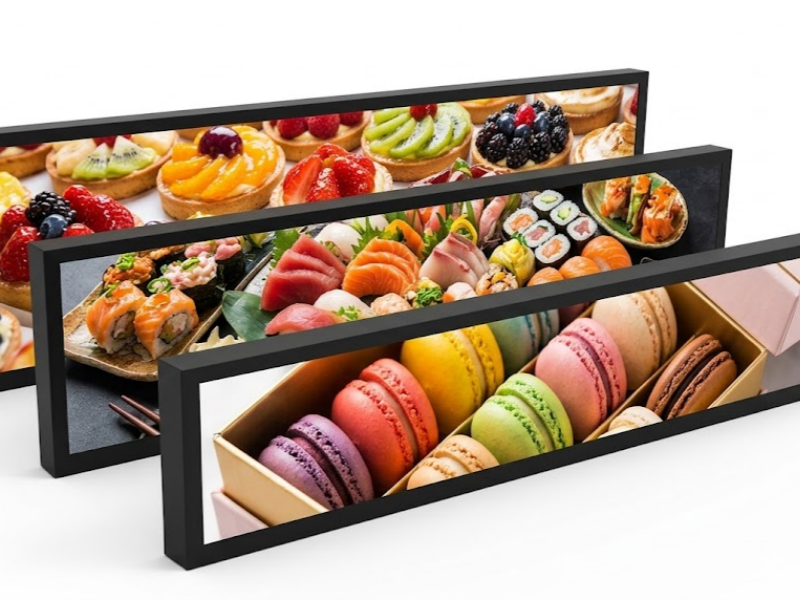

Dlaterminal samoobsługowy-w przypadku wdrożeń działających nieprzerwanie w środowiskach-o dużym natężeniu ruchu, kontrola kwartalna jest-pojedynczą czynnością konserwacyjną o najwyższej wartości.Rozciągnięte ekrany LCD stosowane w supermarketachsą narażeni na szczególne narażenie na wilgoć i środki czyszczące, których standardowe harmonogramy konserwacji mogą nie uwzględniać w pełni.
Często zadawane pytania
Mój wyświetlacz LCD wyświetla biały ekran. - Czy panel jest uszkodzony?
Nie koniecznie. Biały ekran częściej oznacza błąd komunikacji lub inicjalizacji niż uszkodzenie fizyczne. Sprawdź konfigurację protokołu - szybkość transmisji, tryb SPI lub adres I2C - z arkuszem danych modułu. Jest to szczególnie istotne po aktualizacji oprogramowania sprzętowego lub wymianie płyty głównej, gdy ustawienia mogły zostać przesłane niepoprawnie.
Jak sprawdzić, czy podświetlenie lub panel LCD uległy awarii?
W ciemnym pomieszczeniu skieruj latarkę na powierzchnię ekranu pod kątem. Jeśli widzisz słaby obraz, panel generuje wydruk prawidłowo, a jedynie podświetlenie uległo awarii. Brak obrazu w świetle latarki oznacza, że usterka leży w panelu, płycie sterownika lub w ścieżce sygnału między nimi.
Czy można naprawić migoczący wyświetlacz bez wymiany modułu?
W większości przypadków tak. Migotanie jest najczęściej spowodowane luźnym kablem taśmowym, marginalnym złączem lutowanym lub nadmiernym tętnieniem zasilania. Ponowne osadzenie złączy i sprawdzenie stabilności napięcia zasilania pod obciążeniem rozwiązuje większość problemów związanych z migotaniem, zanim konieczna będzie wymiana jakiegokolwiek komponentu.
Czy włączanie wyświetlacza, który był narażony na działanie wilgoci, jest bezpieczne?
Nie. Przed włączeniem zasilania poczekaj, aż moduł całkowicie wyschnie w środowisku o niskiej-wilgotności. Włączenie zasilania mokrego wyświetlacza grozi korozją elektrod i zwarciami, które mogą trwale uszkodzić panel.
Dlaczego mój wyświetlacz działa na ławce rezerwowych, ale zawodzi w terenie?
Przerywane awarie-tylko w terenie są prawie zawsze spowodowane rozszerzalnością cieplną w temperaturze roboczej,-nieregularnością złącza wywołaną wibracjami lub kondensacją podczas uruchamiania. Odtwórz rzeczywiste środowisko wdrożenia - temperaturę, wibracje i wilgotność - podczas testów laboratoryjnych. Aby uzyskać wskazówki dotyczące wyboru sprzętu, który lepiej radzi sobie z wymagającymi warunkami,ten przegląd-wysokich opcji wyświetlaczy LCDobejmuje najważniejsze różnice w specyfikacji.
Wniosek
Awarie modułu LCD są czytelne, gdy wiadomo, czego szukać. Ciemny panel, migoczący ekran, zniekształcony obraz - – każde z nich odpowiada łatwej do zarządzania liście prawdopodobnych przyczyn, a zorganizowany proces diagnostyczny pozwala znaleźć rzeczywistą usterkę szybciej niż losowa wymiana komponentów. Ten sam proces informuje również wyraźnie, kiedy naprawa dobiegła końca i właściwym rozwiązaniem jest wymiana.
