Jak działają przezroczyste wyświetlacze LCD: przewodnik po technologii, zastosowaniach i zakupach

W tym przewodniku opisano technologię, która się za nią kryje, obszary, w których rzeczywiście zapewnia ona wartość dodaną, oraz kwestie, które należy ocenić przed wyborem rozwiązania do instalacji komercyjnej.

Co to jest przezroczysta prezentacja LCD?

A przezroczysta witryna LCDto wyświetlacz łączący{{0}przezroczysty panel LCD z fizyczną obudową produktu. Gdy ekran jest nieaktywny, panel zachowuje się jak szkło, - dając widzom wyraźny obraz tego, co znajduje się w środku. Po aktywacji ten sam panel nakłada treści cyfrowe - wideo, informacje o produkcie lub interaktywną grafikę - bezpośrednio na widok fizyczny.

W przeciwieństwie do standardowego ekranu LCD, który jest umieszczony przed solidnym podświetleniem blokującym widok za nim, przezroczysty panel LCD został zaprojektowany w taki sposób, że światło może przechodzić przez warstwę ciekłokrystaliczną, gdy obraz nie jest renderowany. Ta sama powierzchnia pełni jednocześnie funkcję okna i ekranu. Ta podwójna funkcja sprawia, że ​​te urządzenia są naprawdę użyteczne, a nie tylko interesujące wizualnie.

Jak to działa: technologia za szkłem

Cząsteczki ciekłokrystaliczne i kontrola napięcia

Podstawowy mechanizm opiera się na cząsteczkach ciekłych kryształów, które zajmują stan fizyczny pomiędzy ciałem stałym a cieczą. W tym stanie pośrednim ich ustawienie reaguje bezpośrednio na przyłożone napięcie. Bez napięcia cząsteczki pozostają w stosunkowo nieuporządkowanym układzie, umożliwiając przepływ światła z minimalną przeszkodą. Przyłóż napięcie, a następnie ustaw je w sposób, który polaryzuje światło i blokuje tło, - tworząc nieprzezroczysty-stan renderowania obrazu na powierzchni panelu.

To przełączanie-sterowane napięciem umożliwia przełączanie wyświetlacza między stanami przezroczystymi i nieprzezroczystymi bez żadnych elementów mechanicznych. TheTowarzystwo Wyświetlania Informacjiprowadzi szeroko zakrojone, opublikowane badania na temat fizyki ciekłych kryształów i technologii wyświetlaczy płaskich dla tych, którzy chcą zgłębić podstawową naukę.

Jak podświetlenie zapewnia przejrzystość

W konwencjonalnym wyświetlaczu LCD moduł stałego podświetlenia znajduje się bezpośrednio za panelem ciekłokrystalicznym - i dlatego standardowe ekrany są nieprzezroczyste. Przezroczyste panele LCD wykorzystują konfiguracje podświetlenia-z podświetleniem krawędziowym lub ze zmianą położenia, które oświetlają warstwę kryształu z boków, a nie bezpośrednio z tyłu. Dzięki temu środek panelu pozostaje otwarty na przepuszczanie światła. Produkt wewnątrz gabloty jest zwykle oświetlony wewnętrznymi diodami LED, które uzupełniają światło otoczenia, dzięki czemu wyświetlany przedmiot jest widoczny przez panel nawet wtedy, gdy zawartość jest uruchomiona.

Od przezroczystości do-ekranu: jak działa przełączanie w praktyce

Przejście między stanami nie jest ściśle binarne. Poszczególne obszary panelu mogą wyświetlać treść, przy czym przylegające do nich obszary pozostają jednocześnie częściowo przezroczyste. To właśnie powoduje, że cyfrowy tekst lub grafika pojawia się obok wyraźnego obiektu fizycznego -, a nie na ekranie, który po prostu zakrywa to, co jest w środku. Szybkość i precyzja tego przełączania zależy od częstotliwości odświeżania panelu i jakości elektroniki sterownika.

Kluczowe specyfikacje wydajności, które powinieneś zrozumieć

Szybkość transmisjimierzy ilość światła przechodzącego przez panel w trybie przezroczystym, wyrażoną w procentach. Panele komercyjne zwykle mieszczą się w zakresie 40–70%. Nawet przy 70% panel pochłania znacznie więcej światła niż zwykłe szkło, dlatego jakość i umiejscowienie oświetlenia wnętrza witryny mają znaczenie - szczególnie w przypadku biżuterii i handlu detalicznego luksusowymi produktami, gdzie sposób, w jaki produkt łapie światło, bezpośrednio wpływa na percepcję klienta.

Jasność, mierzony w nitach (cd/m²), określa, czy-treść na ekranie pozostaje czytelna w świetle otoczenia w miejscu instalacji. Praktyczny punkt odniesienia zaczerpnięty z wdrożeń wyświetlaczy komercyjnych: standardowe środowiska handlu detalicznego w pomieszczeniach zamkniętych zazwyczaj wymagają 700–1 000 nitów; jasno oświetlone przestrzenie lub obszary w pobliżu okien często wymagają 1500 nitów lub więcej. Te wzorce odzwierciedlają powszechnie cytowane doświadczenia branżowe, a nie ustalone minimum techniczne. - Twoje konkretne środowisko powinno zostać ocenione bezpośrednio przed określeniem jednostki.

Możliwość dotykujest opcjonalny i występuje w dwóch głównych formach. IR touch wykorzystuje siatkę czujników podczerwieni na obwodzie panelu i działa niezawodnie podczas podstawowej nawigacji, także w rękawiczkach. PCAP (projekcja pojemnościowa) odzwierciedla technologię stosowaną w smartfonach: jest szybsza, dokładniejsza i lepiej dostosowana do interakcji wielo-dotykowych lub przeglądania katalogów-. Aby bliżej przyjrzeć się, które typy instalacji najbardziej korzystają z możliwości interaktywnych, zapoznaj się z naszym przeglądemscenariusze najlepiej dostosowane do wyświetlaczy dotykowychomawia tę decyzję bardziej szczegółowo.

Gdzie przezroczyste wyświetlacze LCD zapewniają prawdziwą wartość

Technologia ta sprawdza się najlepiej w środowiskach, w których produkt fizyczny i informacja cyfrowa rzeczywiście muszą zajmować tę samą przestrzeń wizualną. Cztery ustawienia konsekwentnie zapewniają dobre wyniki.

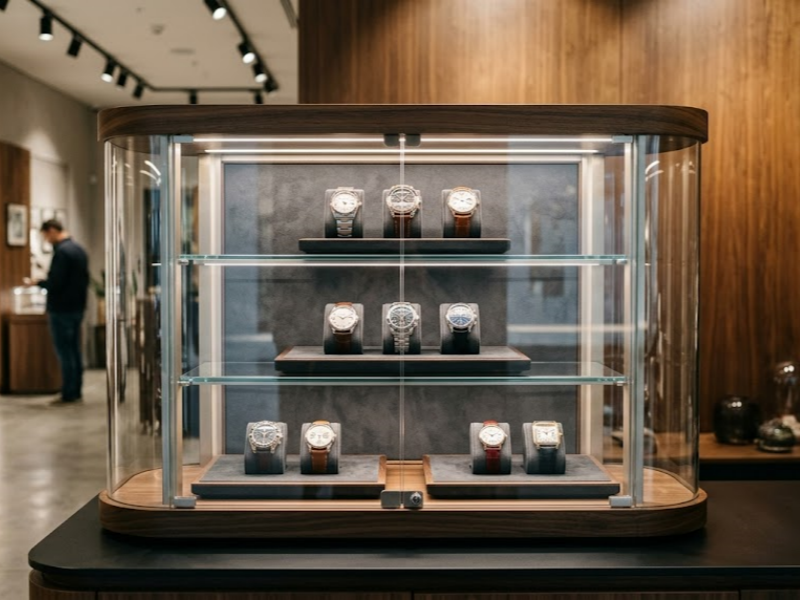

Sprzedaż detaliczna biżuterii i wyrobów luksusowych

Przezroczysta gablota-na poziomie lady umożliwia klientom bezpośrednie obejrzenie produktu, podczas gdy na panelu wyświetlane są obok niego specyfikacje materiałów, certyfikaty lub kontekst marki. Klient uzyskuje dostęp do informacji, które w innym przypadku wymagałyby dostarczenia przez personel -, co zmienia tempo i głębokość interakcji. Witryny przezroczyste coraz częściej włączane są do szerszego zakresustrategie ekspozycji w handlu detalicznymktóre łączą fizyczny merchandising z ukierunkowaną treścią cyfrową.

Muzea i wystawy kulturalne

Muzea wykorzystują przezroczyste gabloty do prezentacji artefaktów, jednocześnie nakładając na tę samą powierzchnię treści kontekstowe - materiały historyczne, tekst interpretacyjny, mapy geograficzne -. Zwiedzający oglądają rzeczywisty obiekt, a nie fotografię, co pozwala zachować autentyczność eksponatu. Warstwa cyfrowa dodaje głębi, nie zastępując pierwotnego doświadczenia widzenia rzeczywistości.

Targi i premiery produktów

Na wydarzeniach, na których stoisko musi konkurować o uwagę, produkt wystawiony w przezroczystej gablocie z zapętloną treścią cyfrową przyciąga znacznie więcej czasu niż ekspozycja statyczna. Zapewnia również spójny komunikat bez konieczności obecności prezentera na żywo przy każdej interakcji. Szerszy potencjałinteraktywne kioski na targachwarto to sprawdzić, jeśli strategia wydarzeń obejmuje wiele punktów kontaktu z odbiorcami.

Lobby korporacyjne i instalacje informacyjne

W holach hotelowych, na lotniskach i w recepcjach firm przezroczyste gabloty służą jako punkty orientacyjne lub ekspozycje promocyjne, które sprawiają wrażenie przemyślanych architektonicznie, a nie przykręconych śrubami. Ich przezroczysty-wygląd jest mniej dominujący wizualnie niż solidny monitor na stojaku. W przypadku aplikacji-samoobsługowych i informacyjnych są one często integrowane w szerszym obszarzewystawa kioskowainfrastruktura.

Przezroczysty wyświetlacz LCD kontra przezroczysty wyświetlacz OLED: co tak naprawdę ma znaczenie dla Twojej decyzji

Obie technologie zapewniają przezroczysty wyświetlacz,-lecz leżące u ich podstaw rozwiązania inżynieryjne różnią się pod względem wpływu na koszty, jakość obrazu i-długoterminową niezawodność. Jest to decyzja, którą warto podjąć na etapie specyfikacji, a nie po montażu.

W przypadku większości zastosowań komercyjnych przezroczysty wyświetlacz LCD jest bardziej praktycznym wyborem. - Lepsza jasność w rzeczywistych-warunkach oświetleniowych, szerszy zakres dostępnych rozmiarów i znacznie niższy koszt.Przezroczysty wyświetlacz OLEDma sens tam, gdzie jakość obrazu i postrzeganie marki uzasadniają inwestycję i gdzie rotacja treści pozwala utrzymać ryzyko związane ze statycznym-obrazem.

Jeśli porównujesz także przezroczysty wyświetlacz LCD zprzezroczyste ekrany LED w porównaniu z tradycyjnymi formatami wyświetlaczy, porównanie to obejmuje inny zestaw kompromisów w zakresie rozstawu pikseli, odległości oglądania i głębokości instalacji.

Co ocenić przed zakupem

Jasność dostosowana do konkretnego środowiska.Przed wybraniem jednostki należy zmierzyć rzeczywisty poziom oświetlenia otoczenia w zamierzonym miejscu instalacji. Wyświetlacz, który dobrze sprawdza się w ciemnym salonie, może być nieczytelny przy silnym oświetleniu szynowym lub w pobliżu okna. Poproś dostawców o zmierzone wartości jasności, a nie tylko o specyfikacje znamionowe -, które mogą się znacznie różnić w rzeczywistych warunkach pracy.

Rozmiar i obudowa.Dostępne są jednostki od małych formatów nablatowych po duże instalacje wolnostojące. Potwierdź, czy dostawca zapewnia kompletną obudowę, czy tylko panel. Jeśli Twoja przestrzeń wymaga niestandardowej szafki - określonych wymiarów, markowego wykończenia lub integracji z istniejącymi meblami - sprawdź, czy dostawca zajmuje się produkcją bezpośrednio, czy zleca ją podwykonawcom. Aby przyjrzeć się bliżejczego karta specyfikacji nie mówi o przezroczystym wyświetlaczu LCD do sprzedaży detalicznej, warto przeczytać ten podział przed sfinalizowaniem zamówienia.

Zarządzanie systemem operacyjnym i treścią.Większość urządzeń działa pod kontrolą systemu Android lub Windows, z wejściem HDMI jako dodatkową opcją. Jeśli planujesz zdalnie aktualizować zawartość lub zarządzać wieloma jednostkami w różnych lokalizacjach, przed zakupem upewnij się, że urządzenie obsługuje platformę CMS przez Wi-Fi lub LAN. Zarządzanie treścią jest często traktowane później, a po zainstalowaniu jednostek okazuje się najważniejszym czynnikiem pod względem operacyjnym.

Budżet.Podstawowe-jednostki nablatowe zaczynają się od tysięcy. Większe jednostki wolnostojące z możliwością obsługi dotykowej, integracją CMS i niestandardowymi obudowami działają znacznie wyżej. Poproś o szczegółowe wyceny, które oddzielają koszty panelu, obudowy, instalacji i oprogramowania -. Często są one łączone w sposób utrudniający dokładne porównanie dostawców.

Przed potwierdzeniem zamówienia warto zadać następujące pytania bezpośrednio dowolnemu dostawcy:

• Jaki jest zmierzony współczynnik przepuszczalności i rzeczywista jasność w warunkach pracy?
• Jakie platformy CMS obsługuje urządzenie i czy zdalne zarządzanie treścią jest uwzględnione lub objęte oddzielną licencją?
• Co gwarancja obejmuje - sam panel czy całe urządzenie łącznie z obudową?
• Jaki jest czas realizacji obudów o niestandardowych wymiarach lub obudów markowych?
• Czy po instalacji dostępna jest regionalna pomoc techniczna i jakie są wymagania dotyczące czasu reakcji?

Często zadawane pytania

Jakiego współczynnika przepuszczalności powinienem się spodziewać po przezroczystej gablocie LCD?

Większość paneli komercyjnych mieści się w przedziale od 40% do 70%. Wyższa przepuszczalność oznacza wyraźniejszy widok produktu w środku, ale może zmniejszyć-kontrast na ekranie, jeśli podświetlenie nie zostanie skalibrowane w celu kompensacji. Zawsze pytaj dostawców o zmierzoną transmitancję w warunkach pracy, zamiast polegać wyłącznie na danych z arkusza specyfikacji.

Czy przezroczyste witryny LCD poradzą sobie-z widokiem na okno lub na zewnątrz?

Jednostki standardowe przeznaczone są do użytku wewnętrznego. Instalacje-z widokiem na okno, na które pada bezpośrednie światło słoneczne, zazwyczaj wymagają paneli o mocy 2500 nitów lub wyższej oraz odpowiedniej obudowy zapobiegającej gromadzeniu się ciepła. Istnieją przezroczyste jednostki LCD do zastosowań zewnętrznych-, ale są to produkty specjalistyczne o innych specyfikacjach i profilach cenowych w porównaniu ze standardowymi modelami do zastosowań wewnętrznych.

W jaki sposób zawartość jest aktualizowana po instalacji?

Większość jednostek obsługuje ładowanie zawartości przez USB, kartę SD lub-sieć. Systemami opartymi na Androidzie-z reguły łatwiej jest zarządzać na dużą skalę za pomocą platformy CMS. W przypadku instalacji obejmujących wiele jednostek w różnych lokalizacjach-zarządzanie treścią w oparciu o sieć nie jest opcjonalne. - jest to jedyny praktyczny sposób utrzymania spójnej, aktualnej zawartości bez konieczności fizycznego wysyłania kogoś do każdej jednostki.

Dotyk na podczerwień czy dotyk PCAP -, który wybrać?

Dotyk na podczerwień jest tańszy, działa w rękawiczkach i niezawodnie obsługuje podstawową nawigację. PCAP jest bardziej responsywny, obsługuje gesty-wielodotykowe i zapewnia znacznie lepsze wrażenia klientom przeglądającym katalogi produktów lub wchodzącym w interakcję ze szczegółową treścią. W przypadku treści pasywnych lub zapętlonych odpowiednia jest podczerwień. W przypadku aktywnej interakcji z klientem PCAP jest silniejszą inwestycją.

Jakie opcje rozmiaru są dostępne?

Komercyjne przezroczyste wyświetlacze LCD mają zazwyczaj przekątną od około 12 cali do 86 cali. Szafki nablatowe zaczynają się od mniejszego końca; konfiguracje wolnostojące lub-montowane na ścianie zwykle zaczynają się od 32 cali i więcej. Rozmiary niestandardowe są dostępne u producentów, którzy-produkują obudowy we własnym zakresie.

Czy przezroczysta witryna LCD jest odpowiednia dla Twojego zastosowania?

Przezroczyste witryny LCD sprawdzają się dobrze, gdy produkt fizyczny i warstwa cyfrowa służą sobie nawzajem, - gdy liczy się rzeczywisty produkt i gdy informacje cyfrowe dodają kontekst, którego etykieta lub broszura nie może skutecznie zapewnić. Biżuteria, wyselekcjonowany handel detaliczny, eksponaty muzealne i środowiska premiery produktów idealnie pasują. Ogólne oznakowanie cyfrowe, w przypadku którego nie ma znaczącego fizycznego obiektu do wyświetlenia obok treści, zwykle lepiej spełnia standardEkran wyświetlacza LCDlub, w niektórych instalacjach architektonicznych, aprzezroczysty ekran LED.

Dla kupujących specjalnie oceniającychrozwiązania w zakresie przezroczystych wyświetlaczy LCD dla handlu detalicznegodecyzja zwykle sprowadza się do trzech zmiennych: poziomu oświetlenia otoczenia w pomieszczeniu, tego, czy wymagana jest interakcja dotykowa oraz sposobu zarządzania treścią--dzień po instalacji. Uzyskanie jasnych odpowiedzi na te trzy punkty przed porównaniem specyfikacji sprzętu zapobiegnie najczęstszym frustracjom po-zakupie.

Jeśli jesteś gotowy na poznanie konkretnych konfiguracji, naszeprzezroczysta gablotaasortyment obejmuje różne rozmiary i konfiguracje dla różnych wymagań instalacyjnych. Zapraszamyskontaktuj się z naszym zespołembezpośrednio lubzłożyć zapytanieaby uzyskać rekomendację dostosowaną do Twojej przestrzeni.
