Podstawowa różnica, którą musisz najpierw poznać

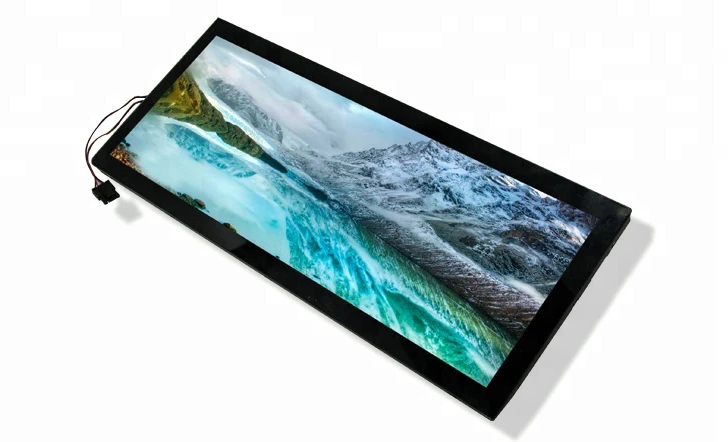

Ekrany słupkowe LCD i ekrany słupkowe LED działają na zupełnie innych zasadach. Kiedy to zrozumiesz, wybieranie między nimi stanie się znacznie łatwiejsze.
Ekrany paskowe LCDpracować, kontrolując światło dochodzące z tyłu. Jest tam jednostka podświetlająca, a cząsteczki ciekłego kryształu wirują i obracają się, przepuszczając światło lub je blokując. Same kryształy nie wytwarzają żadnego światła,-są to w zasadzie przesłony z kolorowymi filtrami.
Ekrany listwowe LEDstworzyć własne światło. Małe czerwone, zielone i niebieskie diody LED wytwarzają jednocześnie światło i kolor. Każdy piksel jest swoim własnym, małym źródłem światła.
Jasność
Jasność decyduje o tym, gdzie wyświetlacz faktycznie będzie działać. Mierzymy to wnitki (cd/m²), i istnieją twarde ograniczenia, których nie można obejść za pomocą sprytnych sztuczek instalacyjnych.

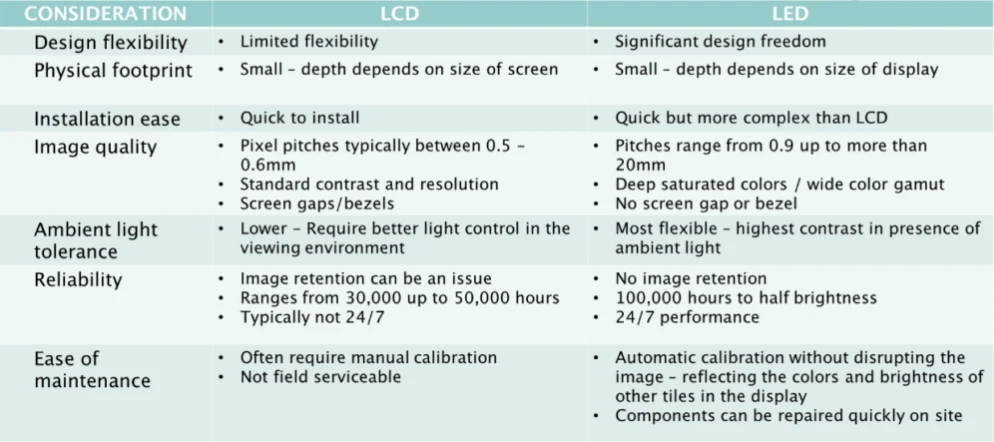

W przypadku handlu detalicznego w pomieszczeniach zamkniętych z kontrolowanym oświetleniem potrzebujesz co najmniej350 nitów. Gdzieś wZakres 500-700działa lepiej. Umieść ten wyświetlacz w pobliżu okna i nagle zaczniesz na niego patrzećMinimum 700, z1000-1500być bezpieczniejszym. Sprzyjają temu miejsca pół-na świeżym powietrzu z pośrednim nasłonecznieniem2000-3500 nitów. Pełne przebywanie na świeżym powietrzu w bezpośrednim świetle słonecznym?Minimum 5000 nitówi większość instalatorów poleca6000-8000.
Wyświetlacz LCD osiąga około 2500 nitówi są tam dostępne tylko wyspecjalizowane modele-o wysokiej jasności. Jednostki te działają grubiej-może o 40-60% głębiej i szybciej się wypalają.
Dioda LED zaczyna się od 800 i przekracza 10 000 nitów.
Pełne oświetlenie zewnętrzne oznacza oświetlenie LED.

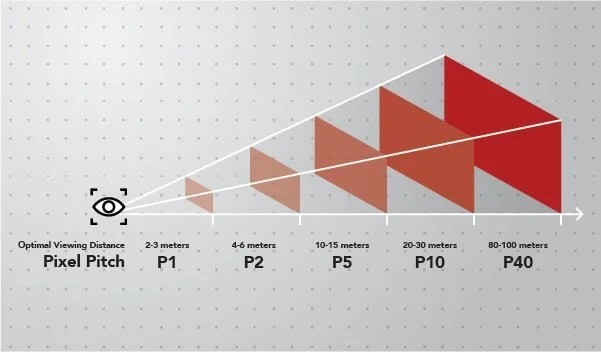

Gęstość pikseli i odległość oglądania
Ekrany paskowe LCD mają fabrycznie stałą liczbę pikseli. Weź 37-calowy ekran LCD w rozdzielczości 1920×540. Otrzymujesz konsekwentną60+ PPInieważne gdzie stoisz. To ostre z pół metra, niepotrzebne z pięciu metrów.
Ekrany z paskiem LED umożliwiają wybór gęstości pikselirozstaw pikseli. Matematyka jest prosta: weź rozstaw pikseli w milimetrach i pomnóż przez 1,0 do 1,5, aby uzyskać optymalną odległość oglądania w metrach.
P4.0to miejsce, w którym kończy się większość projektów.-To obejmujeSłodki punkt o długości 4-6 metrówsprawdza się w przypadku instalacji w centrach handlowych, oznakowań lotnisk i witryn sklepów detalicznych. Jeśli tego potrzebujesz, zaciśnij mocniej.P2.0obsługuje zasięg 2-3 metrów, a płacisz mniej więcej dwukrotnie.P1.2istnieje w tych rzadkich sytuacjach, gdy ludzie stoją w zasięgu ręki od dużej ściany LED. Za cenę 5x wyższą.
Wyświetlacz LCD ma sens, gdy widz podejdzie bliżej niż 2 metryi wyświetlasz szczegółowy tekst lub grafikę.Dioda LED wygrywa, gdy odległość widzenia przekracza 2,5 metraa efekt wizualny jest ważniejszy niż drobny druk.
Współczynnik kontrastu: dlaczego dioda LED wygrywa na ciemnym tle
Współczynnik kontrastu mierzy różnicę pomiędzy najjaśniejszą bielą i najciemniejszą czernią, jaką może wygenerować wyświetlacz.
LCD ma tutaj problem strukturalny. Podświetlenie przebiega cały czas przez cały panel. Jeśli chcesz pokazać czerń, te piksele nie mogą całkowicie blokować światła. Otrzymujesz ciemnoszary zamiast prawdziwej czerni. Panele IPS zazwyczaj osiągają1000:1 do 1500:1kontrast. Panele VA radzą sobie lepiej w3000:1 do 5000:1.
Każdy piksel LED może zostać całkowicie wyłączony. Brak prądu oznacza brak światła, co oznaczarzeczywista czerń. Hitem są standardowe panele LED SMD5000:1 do 8000:1. Wyżej-dosięga dioda LED COB10 000:1 lub nawet 100 000:1.
Ma to znaczenie, jeśli w Twoich treściach występuje ciemne tło lub-logo o wysokim kontraście. W przypadku tekstu na jasnym tle większość ludzi nie zauważy.
Wydajność kolorów
Paskowe ekrany LCD zazwyczaj zakrywają72-100% sRGB, pracować8-bitowa głębia kolorów (16,7 miliona kolorów)i osiągnąćDokładność kolorów ΔE w zakresie 2-5. Ich zaletą jest spójność,-podświetlenie rozkłada się równomiernie, dzięki czemu kolory pasują na całym panelu bez kalibracji.
LED oferuje szerszą gamę(90-140% sRGB)i głębsza głębia kolorów(10-16 bitów, ponad miliard kolorów). Dokładność-po wyjęciu z pudełka-- jest gorsza, ΔE wynosi 3-6, a dopasowanie kolorów w modułach wymaga pracy. Każda poważna instalacja LED obejmuje kalibrację opartą na kolorymetrze.
Częstotliwość odświeżania i przechwytywanie kamery
Częstotliwość odświeżania staje się poważnym problemem, gdy ludzie będą fotografować lub filmować Twój wyświetlacz. Dzieje się to obecnie stale w przestrzeniach handlowych i publicznych.
LCD działa o godzNorma 60 Hz, z częstotliwością 120 Hz dostępną w modelach premium. Jest to dobre dla ludzkich oczu, ale może powodować powstawanie pasów, gdy ktoś nagrywa wideo telefonem. Komercyjne panele LED zazwyczaj działają1920 Hz do 3840 Hz, co eliminuje artefakty-linii skanowania pojawiające się w nagraniu ze smartfona.
Chcesz to przetestować samodzielnie?Nagraj ekran w zwolnionym-trybie telefonu z szybkością 240 klatek na sekundę. Poziome czarne paski przewijające się przez obraz oznaczają, że częstotliwość odświeżania nie jest wystarczająco wysoka.
Technologia paneli

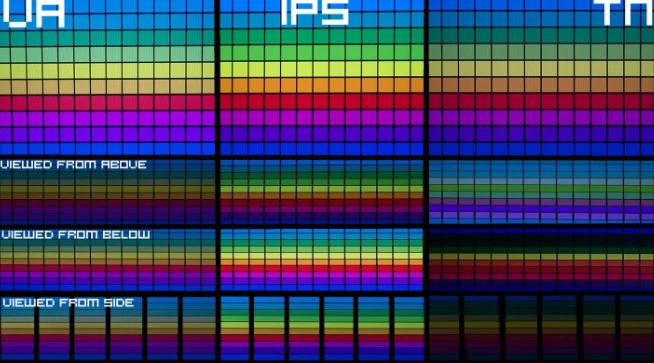

Typy paneli LCD
IPS (-przełączanie płaszczyzn)panele dająKąty widzenia 178 stopni/178 stopniz doskonałą dokładnością kolorów. Czas reakcji wynosi 8-14 ms, a poziom czerni jest umiarkowany.-Zauważysz szarawą czerń, a nie prawdziwą czerń. Sprawdzają się one dobrze w przypadku wyświetlaczy umieszczonych na krawędzi półki, oglądanych pod różnymi kątami i tablic menu, gdzie liczy się dokładność kolorów.
VA (wyrównanie w pionie)oferta paneliKąty widzenia 178 stopni/160 stopni. Wydajność w pionie często pogarsza się pod ekstremalnymi kątami. Dokładność kolorów jest dobra, czas reakcji jest krótszy i wynosi 4-8 ms, a poziom czerni jest lepszy od IPS. Pasują one do treści zawierających dużo wideo i marek korzystających z ciemnych schematów kolorów.
Warianty ADS/AFFSto opcje klasy przemysłowej-z rozszerzoną tolerancją temperaturową od-30 stopni do +80 stopni. Wart swojej ceny tylko w przypadku transportu lub ekstremalnych warunków.

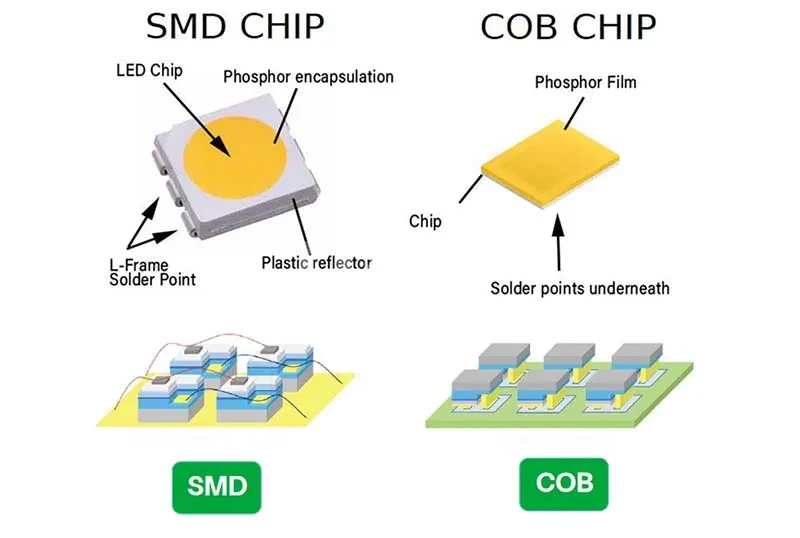

Technologie opakowań LED
Terminologia szybko staje się myląca.
SMD (urządzenie-do montażu powierzchniowego)dominuje instalacje wewnętrzne i pół{0}}zewnętrzne. Trzy chipy LED (czerwony, zielony, niebieski) montuje się na jednym wsporniku i zamyka w żywicy. Rozstaw pikseli mieści się w zakresie od P1.0 do P10.
Podatności są realne: odsłonięte powierzchnie LED mogą ulec fizycznemu uszkodzeniu, wilgoć może przedostać się do granic żywicy, a bezpośredni kontakt palców może spowodować usunięcie komponentów. Ma to znaczenie w przypadku punktów sprzedaży detalicznej i stacji transportu publicznego, gdzie ludzie mogą dotykać wyświetlacza.
COB (chip-na-płycie)montuje chipy LED bezpośrednio na podłożu PCB, po czym pokrywa całość jednolitą warstwą ochronną. Cała powierzchnia modułu jest gładka i ciągła,-lepsza trwałość fizyczna, odporność na wilgoć i lepszy kontrast dzięki-pochłaniającej światło powłoce pomiędzy pikselami. Koszty uciekają30-50% wyższyniż odpowiednik SMD.
GOB (klej-na-płytę)to opcja kompromisowa: standardowa technologia SMD z powłoką epoksydową dodawaną po montażu. COB-lubi ochronę przy niższych kosztach. Zobaczysz nieznaczne zmniejszenie jasności (5-10%) i potencjalne żółknięcie w wyniku dłuższej ekspozycji na promieniowanie UV.
Panele natywne a panele cięte
Producenci ekranów barowych otrzymują swoje panele na dwa sposoby, a różnica ma większe znaczenie, niż większość kupujących zdaje sobie sprawę.
Natywne panele barowe
Są one wykonane przy użyciu masek produkcyjnych zaprojektowanych specjalnie pod kątem bardzo-szerokich proporcji. Wymiary są od początku zamierzone. Dostawcy lubiąBOE, AUO, Innolux i CSOTtworzyć dedykowane linie produktów w-formacie rozciągniętym.
Co zyskujesz: równomierny rozkład podświetlenia aż do krawędzi, pełną integralność strukturalną przy standardowej grubości szkła, spójne uszczelnienia na całym obwodzie i standardowe wzorce rozdzielczości, takie jak1920×158, 1920×360 lub 1920×540.
Cięcie i zmienianie rozmiaru paneli
Zaczynają się od standardowych paneli 16:9, które po wyprodukowaniu są fizycznie przycinane do wymiarów pręta. Panel 1920 × 1080 może stać się wieloma paskami 1920 × 270.
Cięcie przerywa uszczelnienie między warstwami szkła-światło wycieka na krawędziach. Integralność szkła zostaje naruszona na liniach cięcia, co oznacza więcej pęknięć podczas transportu i montażu. Oryginalne podświetlenie zostało zaprojektowane dla pełnego panelu, więc częściowe panele uzyskują nierównomierne oświetlenie. A te uszkodzone uszczelki przepuszczają wilgoć, przyspieszając z czasem degradację ciekłych kryształów.
Plamowanie ciętych paneli:szukaj niestandardowych-rozdzielczości pionowych, np158, 203 lub 270 pikseli. Poproś o arkusze specyfikacji panelu z aktualnymi numerami części producenta. Prawdziwe natywne panele mają udokumentowane numery modeli w katalogach dostawców.
Panele cięte są o 30-50% tańsze.Rabat istnieje, ponieważ jakość jest naprawdę niższa.
Prawdziwe aplikacje

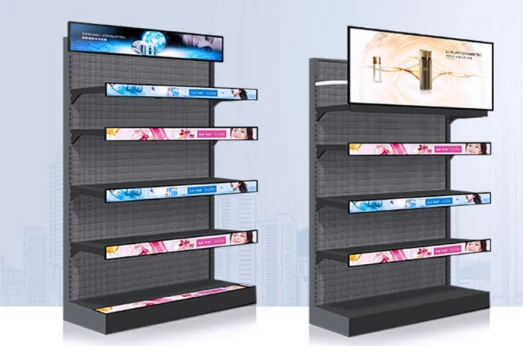

Półka sklepowa-Ekrany krawędziowe
Masz kontrolowane oświetlenie wewnętrzne, ludzi stojących bardzo blisko (czasami poniżej metra, gdy sięgają po produkty) oraz treści składające się głównie z tekstu i cen. Poza tym prawdopodobnie wdrażasz dziesiątki lub setki takich rzeczy.
Tutaj wygrywa LCD, i to nie jest szczególnie blisko.Nikt nie stoi w odległości 4 metrów od krawędzi półki. Twoi widzowie są blisko, co oznacza, że naprawdę potrzebujesz gęstości pikseli, jaką zapewnia wyświetlacz LCD. Tekst wygląda wyraźnie dzięki sposobowi, w jaki wyświetlacz LCD radzi sobie z renderowaniem subpikseli. A kiedy kupujesz 200 jednostek zamiast 2, różnica w cenie między wyświetlaczami LCD i LED naprawdę się zwiększa.
Cienki profil też pomaga. Większość szyn-do montażu na krawędziach półek zaprojektowano z myślą o wymiarach wyświetlaczy LCD, więc nie musisz walczyć ze sprzętem.
Coś wZakres 500-700 nitów z panelami IPSdziała dobrze. VA działa, jeśli wszyscy zbliżają się z tej samej strony, ale ludzie rzadko robią zakupy w ten sposób. Upewnij się, że korzystasz z natywnych paneli i-rozmiaru, na który zwykle patrzyszZakres 23-42 cali.
Wyświetla informacje o transporcie
Pociągi, autobusy, lotniska. Środowisko jest trudne w sposób, o którym ludzie nie myślą, dopóki coś się nie zepsuje. Ciągłe wibracje. Wahania temperatury, które mogłyby zabić elektronikę użytkową. A te rzeczy działają przez 18+ godzin dziennie.
Wymagania certyfikacyjne zasadniczo podejmują tę decyzję za Ciebie.Przemysł kolejowy posiada normę EN50155, motoryzacja potrzebuje certyfikatu E-Mark, a ścieżki zatwierdzania wyświetlaczy LCD są opracowane i-dobrze udokumentowane. Certyfikat LED dla transportu? Nadal nadrabiam zaległości.
Oprócz formalności, przemysłowe systemy mocowania wyświetlaczy LCD mają sprawdzoną od kilkudziesięciu lat odporność na wibracje. Waga ma również znaczenie, gdy umieszczasz wyświetlacze w pojazdach. A ponieważ ludzie siedzą lub stoją stosunkowo blisko, nie marnujesz przewagi rozdzielczości LCD.
Będziesz potrzebować paneli IPS-o klasie przemysłowej, które wytrzymają co najmniej-20 stopni do +60 stopni. Powinny pojawić się parametry wibracjiMinimalna tolerancja ciągła 1G, najlepiej z odpornością na wstrząsy 3G. Jasność wokół700-1000 nitówradzi sobie z odblaskiem z okien.

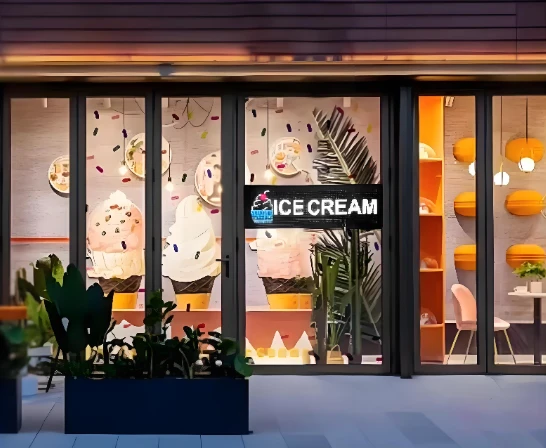

Zewnętrzne witryny sklepowe i witryny wystawowe
Światło słoneczne zmienia wszystko. Rozmawiamy100 000 luksówuderzając w wyświetlacz w pogodny dzień. LCD fizycznie nie może tu konkurować.
LED to jedyna realna opcja na zewnątrz.Do zwalczania bezpośredniego światła słonecznego potrzeba 5000–8000 nitów, a tego po prostu nie jest w stanie zapewnić wyświetlacz LCD. Odporność na warunki atmosferyczne też ma znaczenie, ponieważ będziesz tego chciałIP65 lub lepszyna przedniej powierzchni. Większe odległości oglądania (ludzie po drugiej stronie ulicy, przejeżdżające samochody) oznaczają, że i tak przepłacisz za gęstość pikseli LCD.
Idź zRozstaw pikseli P3-P6w zależności od tego, jak daleko stoi typowy widz. Upewnij się, że dostajeszOdświeżanie 3840 Hzwięc dobrze fotografuje w mediach społecznościowych. Zakres temperatury roboczej powinien wytrzymać wszystko, co narzuca mu lokalny klimat.

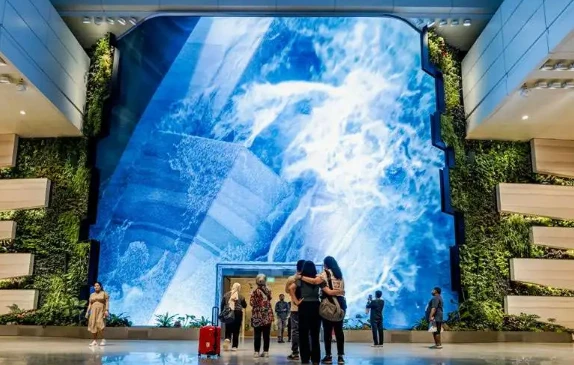

Instalacje wewnętrzne na dużą skalę-
Centra handlowe, lotniska, centra kongresowe, lobby korporacyjne. Duże przestrzenie z wysokimi sufitami i widzami, którzy mogą znajdować się w odległości 20 metrów.
Płynność jest tym, co zabija tutaj LCD.Największy panel LCD, jaki znajdziesz, ma około 88 cali. Chcesz iść dłużej? Układasz panele razem i te ramki są widoczne. Projektanci starają się uwzględnić ramki w estetyce.
Moduły LED łączą się płynnie.Chcesz 30-metrowy ciągły wyświetlacz? Dioda LED sobie z tym radzi. Zakrzywiona instalacja owinięta wokół kolumny? Dioda LED sobie z tym radzi. Odległości widzenia w tych przestrzeniach idealnie odpowiadają rozstawowi pikseli P2,5–P4, co i tak jest najlepszym punktem diod LED.
Do instalacji premiumP2.5działa dobrze. Standardowa praca komercyjna sobie radziP3-P4. Jasność zależy od przestrzeni, ale jest typowa800-1500 nitówobejmuje większość scenariuszy wykonywanych w pomieszczeniach zamkniętych. Zdecydowanie zaprojektuj-moduł dostępu od przodu, ponieważ ktoś w końcu będzie musiał to naprawić, a nie chcesz wyjaśniać, dlaczego musisz zamknąć część centrum handlowego, aby uzyskać dostęp do tylnej części wyświetlacza.

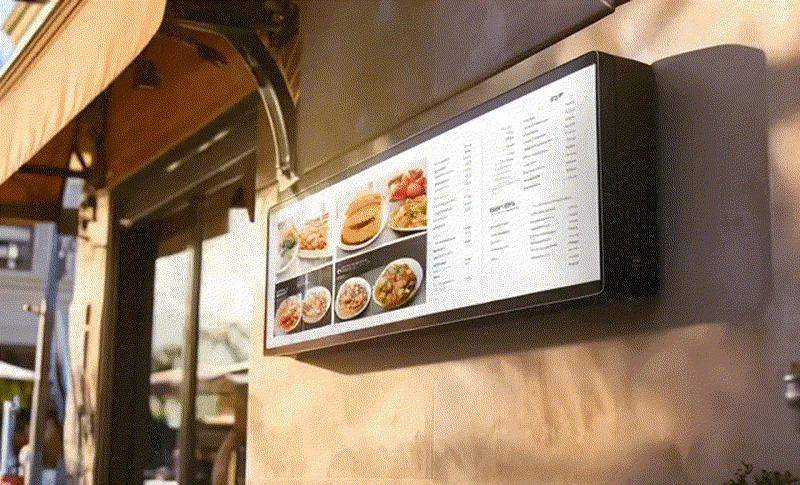

Tablice menu restauracji i QSR
Budżet ma tutaj znaczenie. Marże restauracji są niewielkie, a właściciele dokładnie analizują każdy zakup sprzętu.
Treść to głównie tekst, okazjonalnie zdjęcia kulinarne.Wyświetlacz LCD pięknie wyświetla tekst.Odległość oglądania wynosi zwykle 1,5–4 metrów, gdzie każda technologia działa dobrze pod względem technicznym, ale zakup i obsługa wyświetlacza LCD kosztuje znacznie mniej.
Należy wziąć pod uwagę jedną rzecz: kuchnie wytwarzają tłuszcz i parę. Nawet w jadalni te rzeczy migrują. Chcesz jakąś osłonę ochronną na wyświetlaczu. Nakładka ze szkła hartowanego jest standardem. Jeśli składasz zamówienie-samoobsługowo,Możliwość dotyku PCAPzwiększa koszt może o 15-20%, ale otwiera nową funkcjonalność.
Jasność wokół500-700 nitówobsługuje typowe oświetlenie restauracyjne.IP54 na powierzchni czołowejnależy uważać za obowiązkowe, a nie opcjonalne.
Długoterminowe-względy kosztów
Koszt początkowy to dopiero początek. Poniżej znajduje się przybliżone porównanie. Wyniki będą się różnić w zależności od stawek za energię elektryczną, wzorców użytkowania i tego, czy coś się zepsuje.
W przypadku ekranu paskowego LCD (odpowiednik 37 cali):przejęcie trwa$400, moc przy 12-godzinnej codziennej pracy kosztuje może 8 dolarów rocznie, w zależności od stawek, odłóż około 40 dolarów rocznie na konserwację, a wymiana podświetlenia około 4 roku to kolejne 150 dolarów.Około 800 dolarów w ciągu pięciu lat.
Dla ekranu z paskiem LED o równoważnej powierzchni wyświetlania w P2,5:akwizycja krąży$900, energia kosztuje nieco więcej, może 13 dolarów rocznie w tych samych warunkach. Rezerwy konserwacyjne mogą być mniejsze, ponieważ diody LED są zwykle trwalsze. W przypadku zakupu modułu o przyzwoitej jakości wymiana modułu zazwyczaj nie jest konieczna w ciągu pięciu lat.Łącznie około 1050–1100 dolarów.
W ciągu pięciu lat diody LED zużywają się o około 35% dłużej niż wyświetlacze LCDw typowych scenariuszach wewnętrznych.
Matematyka zmienia się w zależności od sytuacji. Dłuższe wdrożenia sprzyjają szybszej degradacji podświetlenia LED-LCD po 5 latach, podczas gdy diody LED utrzymują jasność na poziomie ponad 70% przez 8 rok. Instalacje zewnętrzne powodują, że modele LCD o-jasności są droższe od800+ USD, a jednocześnie zapewniają gorszą trwałość, dzięki czemu koszt diod LED-jest porównywalny-lub tańszy. Duże, płynne instalacje wymagają skomplikowanego dopasowania ramki do wyświetlacza LCD, a przy większej skali prostszy montaż diod LED obniża koszty pracy na tyle, aby zamknąć lukę.
O co pytać przy zakupie
Do ekranów paskowych LCD
Zacznij od samego panelu. Chcesz wiedziećkto faktycznie to zrobił (BOE, AUO, Innolux)i konkretny numer modelu. Ma to znaczenie, ponieważ w ten sposób sprawdzasz, czy otrzymujesz panel natywny, a nie coś, co zostało wycięte ze standardowego wyświetlacza. Panele cięte nie bez powodu są tańsze.
Dane dotyczące jasności mogą wprowadzać w błąd. Niektórzy producenci mierzą w środku panelu, gdzie jest najjaśniej, inni podają średnią z całej powierzchni.Zapytaj, jakiej metody użyli.Pomiar o jasności 700 nitów w środku może wynosić tylko 550 nitów w rogach.
Zdobądźtyp podświetleniana piśmie, ponieważ-oświetlenie krawędziowe i oświetlenie bezpośrednie-mają różną charakterystykę jednorodności.Gama kolorównależy określić jako procent sRGB lub innego standardu, który możesz faktycznie zweryfikować. Nie akceptuj tylko odpowiedzi „dobre odwzorowanie kolorów”.
Kwestie operacyjne też się liczą:zakres temperatur, wartości MTBF, co dokładnie obejmuje gwarancja (tylko panele? podświetlenie? zasilanie?). Zanim zaprojektujesz sprzęt instalacyjny, upewnij się, że znasz wymiary interfejsu montażowego.
Do ekranów LED Bar
Jakość diod LED jest bardzo zróżnicowana, aproducent chipówto twoja pierwsza wskazówka.Nationstar, Kinglight, Cree, Nichiato nazwiska, które chcesz zobaczyć. Ogólna „dioda LED-wysokiej jakości” nic nie znaczy.
Nie ufaj arkuszowi specyfikacji dotyczącemu rozstawu pikseli.Jeśli przeprowadzasz kontrolę fabryczną, zabierz ze sobą zaciski.
Częstotliwość odświeżania można łatwo zweryfikować samodzielnie. Wyciągnij telefon, przełącz-na wideo w zwolnionym tempie przy 240 kl./s i nagraj obraz. Czarne paski przewijające się przez obraz oznaczają, że częstotliwość odświeżania nie jest zgodna z deklarowaną. Zajmuje to 30 sekund i chroni klientów przed złymi zakupami.
Pomiary jasności to kolejny obszar, w którym producenci wykazują się kreatywnością. Jeśli wydajesz poważne pieniądze,na kontrolę należy przynieść skalibrowany miernik. Wyświetlacz o jasności 6000 nitów, który w rzeczywistości dostarcza 4500, nie wytrzyma bezpośredniego światła słonecznego.
Kilka mniej oczywistych rzeczy do ustalenia: Czykalibracja kolorówwliczone w dostawę, czy jest to dodatkowa opłata? Co to jest?tolerancja płaskościpomiędzy modułami? (Widoczne szwy często pochodzą z modułów, które nie są idealnie dopasowane.) Jak długo będą gwarantowaćdostępność modułu zapasowego? Minimum pięć lat, ponieważ wyświetlacz, którego nie da się naprawić, wiąże się z odpowiedzialnością. I zdobądźPolityka martwych pikselina piśmie, podając rzeczywiste liczby, a nie tylko „akceptowalną stawkę branżową”.
Więc który?
LCD działa lepiej w przypadku:oglądanie z bliska z odległości poniżej 1,5 metra,-treści zawierające dużo tekstu, standardowe oświetlenie wewnętrzne,-budżetowe projekty, instalacje o całkowitej długości poniżej 3 metrów,-aplikacje obsługujące dotyk i środowiska transportowe narażone na wibracje.
Dioda LED ma większy sens w przypadku:odległości oglądania przekraczające 3 metry, treści-dominujące wideo, środowiska o dużym oświetleniu otoczenia, wszelkie zastosowania pół-zewnętrzne lub zewnętrzne, prezentacje marek premium, ciągłe ciągi przekraczające 5 metrów, działanie 24 godziny na dobę, 7 dni w tygodniu zaplanowane na dłużej niż 5 lat oraz zakrzywione lub kreatywne instalacje architektoniczne.
Zasięg widzenia 1,5–3 metrów przy standardowym oświetleniu wewnętrznym może działać w obie strony. Spójrz na inne czynniki. Przelicz, które zalety mają znaczenie dla konkretnego projektu.Kiedy jest już prawie równo, LCD zazwyczaj wygrywa kosztemchyba że wymagana jest płynna długość, jasność na zewnątrz lub efekt wideo.
