Częstotliwości odświeżania ESL i wydajność wyświetlania

Podstawowe ograniczenie

Elektroniczne etykiety półkowe działają pod fizycznymi ograniczeniami, których żaden marketing nie może zasłonić:cząstki elektroforetyczne poruszają się w lepkim płynie, a lepki płyn stawia opór ruchowi. Żadna aktualizacja oprogramowania tego nie naprawi.

Częstotliwość odświeżania ESL-zazwyczaj300 ms do 2000 msdla aktualizacji na pełnym ekranie-wynika bezpośrednio z czasu potrzebnego na migrację naładowanych cząstek dwutlenku tytanu i sadzy przez rozpuszczalnik węglowodorowy pod przyłożonym polem elektrycznym. Cząstki napotykają siły oporu (Stokes przeciąga, jeśli chodzi o termin techniczny, kryjąca się za nim matematyka ma mniejsze znaczenie niż efekt praktyczny: cząstki zwalniają w gęstym płynie). Oddziałują elektrostatycznie z sąsiadującymi cząsteczkami. Przylegają do ścianek kapsułki po dłuższym spoczynku.

Każda milisekunda czasu odświeżania odzwierciedla zdarzenia w rzeczywistej skali molekularnej-zachodzące jednocześnie w milionach mikrokapsułek. Osoby wywodzące się z ekranów LCD lub OLED powinny całkowicie porzucić ten model mentalny. To nie są wyświetlacze, które „skanują” piksele elektronami. Są to układy elektrochemiczne, które fizycznie przemieszczają materię.

Przebiegi sterujące: gdzie inżynieria spotyka się z elektrochemią

Theprzebieg fali sterującejto miejsce, w którym wysiłki optymalizacyjne koncentrują się najintensywniej. Jest to sekwencja napięcia-w czasie, która musi jednocześnie spełniać cztery cele: usunąć poprzedni obraz, aktywować powolne cząstki, ustalić referencyjną skalę szarości i zapisać nowy obraz-a wszystko to przy minimalizacji zużycia energii, artefaktów zjaw i całkowitego czasu odświeżania.

Skasowaniejest na pierwszym miejscu. Wyświetlacz doprowadza wszystkie piksele do jednolitego stanu optycznego, zazwyczaj białego. Po co się męczyć? Ponieważ cząstki EPD wykazują zachowanie zależne-od ścieżki. Piksel przechodzący z czarnego do szarego podąża inną trajektorią niż piksel przechodzący z białego do szarego. Stało się to oczywiste podczas wczesnych wdrożeń, gdy klienci skarżyli się na niespójne renderowanie w skali szarości. Wymazanie zmusza wszystkie piksele do wspólnego punktu początkowego, eliminując zależność od warunków początkowych.

Aktywacjapodąża za napięciem przemiennym-o wysokiej-częstotliwości (±15 V przy 50-100 Hz), które oscyluje cząstki pomiędzy ekstremami optycznymi. Proces ten wstrząsa luźnymi cząsteczkami, które stały się wygodne. Cząstki, które pozostały nieruchome, wykazują zwiększoną przyczepność powierzchniową do ścianek kapsułki i sąsiednich cząstek. Testowanie ujawnia optymalny czas trwania aktywacji poprzez analizę punktu przegięcia krzywej jasności-w funkcji-czasu – dokładnego momentu, w którym mobilność cząstek osiąga maksymalną zdolność reagowania. Idź krócej, a powolne cząstki pozostaną w tyle. Jedź dłużej, a moc się marnuje.

Potem przychodzireferencyjny zakład w skali szarości. Wyświetlacz tworzy jednolity stan odniesienia bieli, ponieważ dokładność skali szarości EPD zależy w decydującym stopniu od rozpoczęcia od znanej optycznej linii bazowej. Warto zauważyć, że wstawienie krótkiego okresu zerowego-napięcia po tej fazie poprawia późniejszą spójność skali szarości. Cząsteczki potrzebują chwili na ustabilizowanie się, zanim zostaną poproszone o trafienie w precyzyjne pozycje pośrednie.

Wreszcie,pisanie obrazu. Specyficzne dla pikseli-napięcia i czas trwania kierują cząstki do docelowych pozycji. 16-poziomowa skala szarości wymaga precyzyjnej kontroli pionowego rozkładu cząstek w każdej mikrokapsułce — cząsteczki na górnej powierzchni dają kolor biały, na dole czerń, a pozycje pośrednie tworzą szarości.

Przesunięcie w stronę 300 ms

Jak szybko mogą działać systemy ESL? Wykazano agresywną optymalizację kształtu faliRedukcja o 180 msw czasie trwania fazy aktywacji iRedukcja 120 msw referencyjnej fazie skali szarości. Korzyści te wynikają z kilku technik udoskonalanych w trakcie wielu cykli wdrażania.

Analiza punktu przegięciaumożliwia monitorowanie-reakcji optycznej w czasie rzeczywistym, zamiast stosowania stałych czasów aktywacji.Redukcja przełączania polaryzacjima znaczenie, ponieważ odwrócenie polaryzacji napięcia generuje skoki prądu i marnuje energię-na operacje sekwencyjne mające na celu zminimalizowanie sumowania się tych przejść. Istrategiczne wprowadzenie interwałów 0Vwykorzystuje pęd cząstek, umożliwiając ciągłą migrację bez wydatków na energię.

Teoretyczne minimum dla materiałów EPD-obecnej generacji wydaje się wynosić w przybliżeniu200msdla akceptowalnej jakości obrazu. Niektóre panele zostały przesunięte do 180 ms w kontrolowanych warunkach, ale zauważalna jest degradacja jakości. Przełamanie tej bariery będzie wymagało innowacji materiałowych, a nie sprytu w zakresie kształtów fal.

Tryby odświeżania: problem-jakości-duchów

Każde odświeżenie ESL wiąże się z nieuniknionym kompromisem-w trzech kierunkach. Żadna inżynieria nie może przed tym uciec; można jedynie wybrać, które kompromisy przyjąć. Doświadczenia z wdrażania w środowiskach handlu detalicznego artykułami spożywczymi, elektronicznymi i farmaceutycznymi pozwoliły wyciągnąć jednoznaczne wnioski dotyczące tego, kiedy należy używać każdego trybu.

Odświeżanie globalne (tryb GC16)

To jest pełny reset-750-2000msczarnego-białego-czarnego błysku, który zmusza każdą cząstkę do przejścia pełnych cykli migracji. Wygląda to dramatycznie, klienci czasami pytają, czy etykiety działają nieprawidłowo, ale to jedyny tryb, który w pełni eliminuje nagromadzone błędy pozycjonowania.

Odświeżanie globalne jest konieczne po dłuższych sekwencjach częściowego odświeżania, podczas wyświetlania-obrazów o wysokiej jakości lub gdy efekt duchów stał się nie do przyjęcia wizualnie. Jedna z sieci sklepów spożywczych początkowo opierała się „paskudnemu flashowaniu” i próbowała przeprowadzić wyłącznie częściowe aktualizacje. Trzy tygodnie później ich etykiety promocyjne były prawie nieczytelne. Teraz codziennie wieczorem w godzinach zamkniętych uruchamiają globalne odświeżanie.

Częściowe odświeżenie

Częściowe odświeżenie aktualizuje tylko piksele różniące się pomiędzy klatkami, kończąc je250-500ms. Pomiary pokazują, że oszczędność czasu jest znaczna.-Redukcja mocy o 70%.na typowych aktualizacjach cen,-ale istnieje kompromis.

Niezmienione piksele nie otrzymują napięcia sterującego. Ich cząstki stopniowo układają się w coraz bardziej stabilne konfiguracje. Stabilny brzmi dobrze, dopóki nie uświadomimy sobie, że stabilny oznacza również nieruchomy. Po 5–10 cyklach częściowego odświeżania widoczne stają się artefakty przypominające widma. Próg ten różni się w zależności od producenta; niektóre panele tolerują 15 cykli, inne wykazują problemy po 6. Jedynym niezawodnym podejściem jest zdyscyplinowane, okresowe globalne odświeżanie przeplatające się.

Szybkie odświeżanie (tryb DU)

Tryb bezpośredniej aktualizacjicałkowicie rezygnuje z możliwości stosowania skali szarości. Każdy piksel jest binarny-czarny lub biały, nie ma nic pomiędzy. Umożliwia to120-250msaktualizacje jednym błyskiem, ale krawędzie tekstu wyglądają na aliasowane, a obrazy nie wchodzą w grę.

W przypadku-tylko cenowych aplikacji ESL wyświetlających znaki numeryczne, najlepszym rozwiązaniem jest często tryb DU. Test-porównawczy-w sklepie z elektroniką użytkową wykazał, że klienci nie byli w stanie odróżnić cen renderowanych przez DU-od cen renderowanych przez GC16 przy normalnej odległości oglądania. Oszczędność energii była znacząca.

Tryb animacji A2

Na 80-120ms, tryb A2 zbliża się do częstotliwości odświeżania-obsługujących wideo. Był używany do prezentacji produktów i aplikacji kiosku interaktywnego.

Ale kompromisy są poważne. Ghosting gromadzi się szybko. Kontrast maleje. Drobne szczegóły znikają po kilku cyklach. Jeden z klientów chciał, aby animowane treści promocyjne na etykietach półek były-technicznie możliwe w formacie A2, ale pogorszenie jakości obrazu po 30 sekundach sprawiło, że było to niepraktyczne. Ten tryb przeznaczony jest do wprowadzania danych za pomocą pióra i krótkich demonstracji, a nie do produkcyjnego wdrażania ESL.

Wybór odpowiedniego trybu

Jak wybrać? Szczerze mówiąc, typ treści zazwyczaj decyduje za Ciebie. Obrazy fotograficzne wymagają GC16; w cyfrach ceny można używać DU. Częstotliwość aktualizacji zmienia równowagę.-rzadkie aktualizacje sprzyjają jakości, częste aktualizacje sprzyjają szybkości. Niezależnie od trybu podstawowego, globalne odświeżanie musi odbywać się w określonych odstępach czasu. Nie da się uniknąć problemu gromadzenia się duchów.

Wyświetl parametry wydajności

Współczynnik kontrastu

Współczynniki kontrastu EPD zazwyczaj wahają się od8:1 do 15:1, z panelami premium sięgającymi20:1. Porównanie ze specyfikacjami LCD (1000:1+) jest mylące.

Kontrast EPD mierzy się w oświetleniu otoczenia-w rzeczywistych warunkach, w których klienci czytają etykiety na półkach. Kontrast LCD spada pod wpływem silnego oświetlenia otoczenia; Poprawia się kontrast EPD. Pomiary czytelności ESL w sklepach z oświetleniem górnym o wartości 800+ luksów wykazały całkowite rozmycie pobliskich ekranów LCD.

Skanery kodów kreskowych muszą być gdzieś w pobliżuKontrast 6:1niezawodne czytanie-przetestowaliśmy to na wielu modelach skanerów. Każdy komercyjny ESL, który zmierzyliśmy, z łatwością usuwa ten pasek, co oznacza, że ​​skanery laserowe mogą bez problemów odczytywać kody kreskowe bezpośrednio z wyświetlacza elektronicznego.

Rozdzielczość i gęstość pikseli

Gęstość pikseli ESL (100-150 DPI) odzwierciedla celowy wybór inżynieryjny, a nie ograniczenie technologiczne. Wyższa rozdzielczość wymaga większej liczby pikseli, a każdy z nich wymaga indywidualnego sterowania,-co zwiększa czas odświeżania, zużycie energii i koszt komponentów.

Niektórzy klienci zażądali wyświetlaczy o rozdzielczości 200+ DPI. Na pytanie o odległość oglądania zawsze odpowiadano, że jest to ponad 50 cm. Przy tej odległości 100 DPI zapewnia odpowiednią czytelność tekstu. Zbyt-określenie rozdzielczości marnuje zasoby bez widocznych korzyści.

Możliwość koloru

Standardowy czarny-i-biały język ESLpozostaje koniem pociągowym: najszybsze odświeżanie (300 ms), najniższa moc, najwyższa niezawodność. Skutecznie obsługuje 90% aplikacji do wyświetlania cen.

Cztery-systemy kolorówwykorzystanie technologii E Ink Spectra 3100 umożliwia jednoczesne wyświetlanie obrazu w kolorze czarnym/białym/czerwonym/żółtym. Przydatne w przypadku-kolorów akcentujących charakterystycznych dla marki, ale czas odświeżania jest dłuższy.

Panele w pełnym-kolorzeprzy użyciu technologii ACeP Gallery można tworzyć obrazy fotograficzne. System cząstek w kolorze cyjan-magenta-żółtym-jest naprawdę imponujący.-Często zakłada się, że zdjęcia produktów wyświetlane na tych panelach są wydrukowane. AleCzasy odświeżania 1500 ms+i znacznie wyższe koszty ograniczają zastosowanie do przypadków użycia premium, gdzie efekt wizualny uzasadnia wydatek.

Jeśli chodzi o kolor, zawsze pojawia się pytanie, czy dodatkowa wartość informacyjna uzasadnia konieczność odświeżenia czasu, mocy i kosztu jednostkowego. W dziewięciu przypadkach na dziesięć rozwiązanie monochromatyczne spełnia swoje zadanie.

Ghosting: trwały artefakt

Ghosting nie jest wadą, którą należy wyeliminować. Jest to nieodłączna cecha technologii elektroforetycznej wymagająca zarządzania.Każdy, kto obiecuje-bezpłatną wydajność EPD, albo fałszywie przedstawia technologię, albo sprzedaje panele, które odświeżają się na tyle wolno, aby ukryć problem.

Skąd się bierze duchowość

Przyczyniają się do tego trzy mechanizmy.Niekompletna migracja cząstek-cząstki nie docierają do zamierzonych pozycji z powodu niewystarczającego czasu jazdy lub niewystarczającego napięcia.Dystrybucja ładunku resztkowego-nierównomierna akumulacja ładunku na ściankach kapsuły wpływająca na późniejszy ruch cząstek. Ihistereza przyczepności cząstek-cząsteczki, które pozostały nieruchome, zwiększają przyczepność do powierzchni.

Dużo czasu poświęcono na scharakteryzowanie zachowań widmowych u różnych producentów paneli. Różnice są znaczące; niektóre panele znikają wyraźnie po 5 częściowych aktualizacjach, podczas gdy inne tolerują 12-15.

Czynniki środowiskowe pogarszają sytuację

Temperaturama ogromne znaczenie. Lepkość rozpuszczalnika wzrasta w niskich temperaturach, utrudniając ruch cząstek i zaostrzając powstawanie zjaw. Poniżej 10 stopni należy wydłużyć czas odświeżania lub zaakceptować widoczne artefakty. Poniżej 0 stopni standardowe panele stają się problematyczne.-Zaobserwowano całkowicie nieczytelne wyświetlacze w szafach chłodniczych, w których zastosowano panele nieprzeznaczone do pracy w niskich temperaturach.

Napięcie akumulatorawpływa również na duchy. Wyczerpane akumulatory dostarczają obniżonego napięcia sterującego, powodując niepełną migrację cząstek. Jeden z klientów apteki doświadczył tajemniczych problemów z duchami, które okazały się kończyć baterie w partii etykiet. Systemy ESL powinny wdrożyć wykrywanie-niskiego poziomu naładowania baterii za pomocą zapobiegawczych alertów konserwacyjnych.

Odśwież historięwszystko łączy. Piksel wielokrotnie wyświetlający tę samą treść tworzy coraz trwalsze konfiguracje cząstek. Treść statyczna znika szybciej niż treść dynamiczna,-co jest sprzeczne z intuicją, dopóki nie zostanie poznany mechanizm adhezji.

Zarządzanie Ghostingiem w praktyce

Okresowe globalne odświeżaniepozostaje głównym środkiem łagodzącym. Typowym zaleceniem jest obowiązkowe-odświeżanie pełnego ekranu po każdych 5–10 aktualizacjach częściowych, chociaż optymalny odstęp czasu różni się w zależności od panelu i warunków pracy.

Tabele przeglądowe z kompensacją temperatury-pomoc w zmiennych środowiskach. Parametry jazdy przechowywane w LUT indeksowane temperaturą automatycznie wydłużają czas trwania fali w niskich temperaturach. Pomiary pokazująRedukcja duchów o 40%.przy użyciu dobrze-dostrojonej kompensacji temperatury w porównaniu ze stałymi parametrami.

Kompensacja ramki historycznejjest bardziej wyrafinowanym-dostosowywaniem bieżących przebiegów sterujących w oparciu o historię odświeżania-na poziomie pikseli, aby skompensować skumulowane odchylenie pozycyjne. Nie wszystkie kontrolery ESL to obsługują, ale robi to wymierną różnicę w przypadku paneli, które działają od miesięcy.

Projekt treściteż ma znaczenie. Białe tło z czarnym tekstem powoduje mniej widoczne odbicia niż odwrócone schematy kolorów. Szablony ESL należy projektować z uwzględnieniem charakterystyki efektu duchów-unikać dużych, jednolitych czarnych obszarów, które w oczywisty sposób będą powodować duchy, preferując białe tło.

System-Wydajność odświeżania poziomu

Indywidualny czas odświeżania ESL to tylko jeden ze składników opóźnienia aktualizacji systemu. W przypadku wdrożeń obejmujących tysiące etykiet całkowity czas aktualizacji dominuje architektura sieciowa. Niektórzy klienci mają obsesję na punkcie ulepszeń w zakresie odświeżania panelu powyżej 50 ms, ignorując jednocześnie wąskie gardła w sieci, które wydłużają cykle aktualizacji o 30 sekund.

Protokoły komunikacyjne

Zastrzeżone systemy RF poniżej 1 GHzzapewniają maksymalny obszar pokrycia i penetrację budynku. Zasięg komunikacji od bramy-do-etykiety przekracza 25 metrów, co ma znaczenie w-dużych środowiskach sprzedaży detalicznej. Ograniczenia przepustowości ograniczają możliwość jednoczesnej aktualizacji, ale w przypadku typowych wzorców aktualizacji detalicznych rzadko staje się to wąskim gardłem.

Bluetooth Low Energy z PAwR(Okresowe reklamy z odpowiedziami, dodane w BLE 5.4) umożliwiają standaryzowaną komunikację dwukierunkową z ogromną liczbą urządzeń. Pojedynczy punkt dostępowy może teoretycznie adresować32 640 etykiet-128 grup razy 255 etykiet na grupę. Okresowy interwał ogłaszania określa opóźnienie systemu; krótsze interwały zapewniają szybszą reakcję przy wyższych kosztach energii. Systemy BLE zostały wdrożone z 1-sekundowymi interwałami w przypadku zastosowań, w których liczy się czas i 10-sekundowymi interwałami w przypadku rutynowych aktualizacji cen.

Topologia siecidziała według wzoru gwiazdy ze scentralizowanymi bramami. Każda bramka obejmuje określoną strefę; nakładające się pokrycie zapewnia redundancję. Duże wdrożenia w handlu detalicznym wymagają starannego zaplanowania kanału RF-jednego wdrożenia, w którym dwie bramy na sąsiednich kanałach utworzyły wzorce zakłóceń, które spowodowały utratę 15% pakietów.

Rzeczywista-światowa przepustowość

W systemach produkcyjnych3000 aktualizacji etykiet w 5 minutza pośrednictwem jednej bramki jest stale osiągalne. Od końca-do-końca opóźnienia od polecenia serwera do wyświetlania przebiegów zakończenia3-10 sekundw zależności od obciążenia sieci i wymagań dotyczących ponownych prób.

Krytyczne wnioski z doświadczenia wdrożeniowego: w przypadku typowych scenariuszy aktualizacji detalicznych, w których zmiany cen rozprzestrzeniają się na tysiące etykiet, wydajność sieci-na poziomie systemu ogranicza całkowity czas aktualizacji, a nie prędkość odświeżania poszczególnych etykiet. Optymalizacja poszczególnych częstotliwości odświeżania poniżej 500 ms zapewnia malejące zyski, gdy propagacja sieci wymaga kilku sekund.

Zużycie energii i żywotność baterii

Pobór mocy EPD występuje prawie wyłącznie podczas odświeżania. Prąd czuwania jest znikomy.-Zmierzono mikroampery. Ten profil umożliwiawieloletnia żywotność baterii-z ogniw monetowych, co pozostaje jednym z najmocniejszych argumentów za ESL-opartym na EPD.

Co zużywa energię

Liczba pikselima zależność liniową-większe wyświetlacze zużywają proporcjonalnie więcej.Głębia skali szarościma znaczenie, ponieważ 16-poziomowy tryb GC16 wymaga bardziej złożonych przebiegów niż binarny tryb DU.Wybór trybu odświeżaniama duży wpływ; globalne odświeżanie zużywa 2-3 razy moc częściowego odświeżania. Itemperaturawpływa na pobór mocy, ponieważ zimne środowiska wymagają dłuższych przebiegów.

Żywotność baterii w praktyce

DlaLitowe ogniwa pastylkowe CR2450przy pojemności około 600 mAh zaobserwowana wydajność jest następująca:

Prognozy te zakładają pracę w temperaturze pokojowej. W zastosowaniach związanych z przechowywaniem w chłodniach-sekcjach chłodniczych i mroźniczych- występuje szybsze rozładowywanie baterii w wyniku zarówno zwiększonej mocy odświeżania, jak i zmniejszonej pojemności baterii w niskich temperaturach. Etykieta o trwałości 5 lat w temperaturze pokojowej może przetrwać 2 lata w lodówce.

Każde odświeżenie zużywa skończoną pojemność baterii. Jeden z klientów chciał, aby animowane promocje cenowe działały nieprzerwanie-baterie wytrzymywały trzy tygodnie. Architekci systemów muszą zdefiniować wymagania dotyczące częstotliwości aktualizacji przed wyborem sprzętu. Etykieta wymagająca aktualizacji co godzinę wymaga innej architektury baterii niż etykieta aktualizowana codziennie.

Wpływ temperatury na wydajność

Temperatura wpływa na wydajność ESL poprzez wiele mechanizmów, co sprawia, że ​​jest topojedynczą, najważniejszą zmienną środowiskową. Zostało to wielokrotnie wykazane podczas wdrożeń w-klimatyzowanych halach handlowych, chłodniach, sekcjach mrożonek i zastosowaniach zewnętrznych.

Lepkość rozpuszczalnika

To wchodzi w zakres chemii, ale w skrócie: rozpuszczalnik EPD staje się gęstszy, gdy jest zimny. Zależność jest z grubsza następującaKrzywa Arrheniusa-bez zagłębiania się w termodynamikę, ważne jest, aby efekt był wykładniczy, a nie liniowy.

Na 25 stopni(warunek odniesienia), cząstki wykazują ruchliwość nominalną. Na 0 stopni, lepkość w przybliżeniu się podwaja, zmniejszając o połowę prędkość cząstek. Na -20 stopni, lepkość wzrasta około 4-krotnie, co wymaga proporcjonalnie wydłużonego czasu trwania fali. Matematyka dość dobrze to przewiduje, chociaż-rzeczywiste wyniki czasami różnią się w zależności od konkretnego składu rozpuszczalnika stosowanego przez każdego producenta.

Testowanie twierdzeń jednego producenta o „szerokiej temperaturze”, polegające na uruchomieniu paneli w temperaturze -15 stopni, wykazało, że czasy odświeżania wydłużyły się z 400 ms do 1100 ms. Panele działały, ale specyfikacje sugerowały znacznie lepszą wydajność w niskich temperaturach.

Klasyfikacje zakresów operacyjnych

Panele standardowepokrywa zakres od 0 do 40 stopni przy wydajności bazowej.Panele o rozszerzonym zasięguuchwyt od -10 stopni do 50 stopni z umiarkowaną kompensacją kształtu fali.Szerokie panele temperaturowe-niezbędne do zamrażarek-działają w temperaturze od -25 stopni do 60 stopni, korzystając ze specjalistycznych materiałów laminowanych na przedniej płaszczyźnie, zintegrowanego czujnika temperatury i adaptacyjnego wyboru kształtu fali. PRAWDApanele-do zamrażarekzoptymalizowane dla -30 stopni do 10 stopni istnieją, ale wymagają wyższych cen.

Kompensacja temperatury

Szeroki-temperaturowy system ESL zawiera-chipowe czujniki temperatury, wiele zestawów parametrów przebiegów przechowywanych w pamięci oraz automatyczny wybór parametrów na podstawie zmierzonej temperatury. Wydłużony czas trwania przebiegu w przypadku pracy na zimno i zmniejszone wahania napięcia w przypadku pracy w wysokiej-temperaturze.

Spadek wydajności w przypadku pracy w-szerokiej temperaturze nie jest-trywialny. Pomiary pokazują czasy odświeżania w ekstremalnych temperaturachpodwójne do potrójnewydajność w temperaturze-pokoju. Klienci wdrażający rozwiązania w środowiskach chłodniczych muszą uwzględnić to w swoich obliczeniach czasu aktualizacji.

Tam, gdzie wymagania ESL są odmienne NOWA SEKCJA

Ogólna specyfikacja „detail ESL” obejmuje prawdopodobnie 60% wdrożeń-w świecie rzeczywistym. Pozostałe 40% to specjalistyczne wymagania, które pojawiają się dopiero przy badaniu konkretnych rynków wertykalnych. To, co sprawdza się w sklepie z elektroniką użytkową, w magazynie mrożonek spektakularnie zawodzi. W poniższych sekcjach opisano doświadczenia związane z wdrażaniem w różnych branżach, w których zawodzą standardowe założenia ESL.

Świeża żywność i artykuły spożywcze: dynamiczne ceny odpowiadają łatwo psującym się zapasom

Sprzedaż detaliczna świeżej żywności stanowi najbardziej wymagającą aplikację ESL z prostego powodu: wartość produktu stale spada podczas ekspozycji. Stek, który w poniedziałek rano kosztuje 15 dolarów za funt, w środę wieczorem może być wart 7 dolarów za funt, jeśli nie zostanie sprzedany. Tradycyjne etykiety papierowe nie są w stanie uchwycić tej krzywej wartości. ESL może,-ale wymagania wdrożeniowe znacznie różnią się od standardowych cen artykułów spożywczych.

Dynamiczna obniżka cenwymaga częstotliwości aktualizacji, która wyczerpuje standardowe akumulatory ESL w ciągu kilku miesięcy. Dział świeżej żywności, który codziennie dokonuje czterech aktualizacji cen-porannego zapasu, korekty w południe, wieczornej obniżki, resetu nocnego-zużywa baterię czterokrotnie częściej niż etykieta sklepu centralnego-aktualizowana raz w tygodniu. Wybór składu chemicznego akumulatorów zmienia się ze standardowych ogniw pastylkowych CR2450 na-ogniwa litowo-chlorkowo-tionylowe o większej pojemności lub akumulatory z indukcyjnymi stacjami ładowania wbudowanymi w uchwyty półkowe.

Wyświetlanie daty ważnościdodaje wymagania dotyczące gęstości informacji. Prosta metka z ceną potrzebuje około 50 znaków. Etykieta świeżej żywności zawierająca cenę, cenę jednostkową, datę opakowania, datę-sprzedaży i datę przydatności- wymaga 150+ znaków w czytelnych rozmiarach czcionki. Odpowiednio zwiększa się powierzchnia wystawowa – etykiety 2,9” i 4,2” stają się standardem, podczas gdy 2,13” wystarcza w przypadku sklepów centralnych.

Dział świeżych owoców morza jednej z sieci sklepów spożywczych wdrożył 4,2-calowy, trzy-kolorowy wyświetlacz ESL ze zintegrowaną technologią NFC do interakcji ze smartfonem. Czerwony akcent podkreśla produkty, do których zbliża się data-sprzedaży, z automatyczną progresywną obniżką cen: 15% zniżki po 48 godzinach do końca, 30% po 24 godzinach, 50% po 12 godzinach. Integracja zaplecza wymagała łączności z systemem zarządzania zapasami w czasie rzeczywistym-, infrastruktura ESL zasadniczo stała się częścią systemu redukcji zapasów, a nie tylko narzędziem ustalania cen. Redukcja kosztów o 23% w dziale pilotażowym opłacona za całe wdrożenie w ciągu siedmiu miesięcy.

Środowiska zimnej sprawywprowadzić omówione wcześniej komplikacje temperaturowe. Chłodziarki do mleka pracujące w temperaturze 4 stopni powodują zauważalne spowolnienie odświeżania. Gorsze są przypadki mięsa w temperaturze 2 stopni. Pojemniki na mrożonki w temperaturze -18 stopni wymagają specjalistycznych paneli szerokotemperaturowych, które kosztują 40–60% więcej niż standardowe jednostki. Jeden ze sprzedawców mrożonek początkowo zastosował standardowe panele w swojej sekcji lodów; etykiety stały się nieczytelne w ciągu tygodnia, ponieważ narosły zjawy spowodowane niewystarczającym odświeżeniem w temperaturze roboczej.

Gradient temperatury w szafach chłodniczych stwarza dodatkową złożoność. Systemy kurtyn powietrznych wytwarzają różnice temperatur wynoszące 8-12 stopni pomiędzy przednią krawędzią (cieplejsza, w pobliżu mieszania się powietrza z otoczenia) a tylną (zimniejsza, w pobliżu parownika). Etykiety z przodu opakowania na produkty mleczne mogą działać pod kątem 8 stopni, podczas gdy etykiety z tyłu działają pod kątem 2 stopni, -na tyle różne, że wymagają innego taktowania przebiegu fali. Wyrafinowane wdrożenia obejmują pomiar temperatury na etykiecie z indywidualnymi parametrami odświeżania.

Śledzenie zapasów łatwo psujących sięintegracja oznacza kolejną ewolucję. Kiedy systemy ESL łączą się dwukierunkowo z zarządzaniem zapasami, etykieta staje się zarówno czujnikiem, jak i wyświetlaczem. Wykrywanie-braku zapasów-identyfikowanie pustej pozycji na półce na podstawie braku aktywności sprzedażowej-umożliwia automatyczne powiadamianie o uzupełnieniach. Jeden z działów produkcyjnych ograniczył przypadki-braków-zapasów o 34% dzięki zastosowaniu zintegrowanego monitorowania zapasów-ESL, które oznaczało pozycje nieaktywne sprzedażowo przez ponad 4 godziny w okresach szczytu.

Logistyka magazynowa i przemysłowa: skala zmienia wszystko

Wdrożenia ESL w magazynach przemysłowych podlegają ograniczeniom, z którymi rzadko spotykają się architekci systemów detalicznych. Sklep spożywczy może mieć 15 000 jednostek SKU na powierzchni 40 000 stóp kwadratowych. Centrum dystrybucyjne obsługujące tę sieć sklepów spożywczych ma 50000+ jednostek SKU na powierzchni 500 000 stóp kwadratowych i wysokości sufitu wynoszącej 40 stóp. Modele propagacji częstotliwości radiowej, które sprawdzają się w handlu detalicznym o wysokości 12-metrów, całkowicie zawodzą w magazynie ze stalowymi regałami sięgającymi do 35 stóp.

Identyfikacja lokalizacji pojemnikawymaga innych priorytetów wyświetlania niż metki z cenami detalicznymi. Dominującą informacją nie jest cena-ale kod lokalizacji, SKU i ilość. Szablony ESL dla magazynów zazwyczaj wyświetlają identyfikatory lokalizacji za pomocą czcionki o wielkości 48- lub większej, którą można odczytać z 3+ metrów, co umożliwia operatorom wózków widłowych i pracownikom kompletacji-pakowania identyfikację lokalizacji bez podchodzenia do pojemnika. Wymagania dotyczące współczynnika kontrastu są zaostrzone, ponieważ oglądanie odbywa się przy zmiennym oświetleniu przemysłowym.-W niektórych przejściach pod bezpośrednimi oprawami typu high-bay o natężeniu 1500+ luksów, a w innych w cieniu o natężeniu 200 luksów.

Wybierz-pełną-integracjęrozszerza ESL poza pasywne wyświetlanie na aktywne wskazówki dotyczące przepływu pracy. Wskaźniki LED zintegrowane z wyświetlaczami-papierowymi migają, kierując pracowników do wybranych lokalizacji. EPD pokazuje, co wybrać; dioda LED pokazuje, gdzie wybrać. Połączone systemy zmniejszają współczynnik błędów wybierania z typowych zakresów 0,5-1% do 0,1% lub więcej. Przesunięcie budżetu mocy.-Wskazanie diody LED podczas operacji kompletacji zużywa więcej energii niż cykl-odświeżania e-papieru. Architektury akumulatorów dostosowują się odpowiednio, często przechodząc na ogniwa litowe AA lub zasilanie przewodowe w lokalizacjach o dużej aktywności.

Środowisko-wysokiej półkiobciążające systemy komunikacji RF. Metalowe regały powodują zakłócenia wielościeżkowe. Wysokie przejścia tworzą strefy cienia. Pojedyncza brama o długości 25 metrów w handlu detalicznym może wystarczyć na zaledwie 8-10 metrów w gęstym środowisku magazynowym. Gęstość bramek wzrasta 3–4× w porównaniu z wdrożeniami detalicznymi przy równoważnym zasięgu. Niektóre wdrożenia w magazynach obsługują sieci hybrydowe o częstotliwości poniżej 1 GHz w celu penetracji gęstych obszarów szaf, Wi-Fi w otwartych obszarach przejściowych, z oprogramowaniem pośredniczącym ujednolicającym warstwę komunikacyjną.

Wyświetlacze mobilne-montowane na wózkach widłowychreprezentują wyłaniający się wariant magazynu ESL. Zamiast etykiet na półkach, ekspozytory są montowane na masztach wózków widłowych i otrzymują-instrukcje kompletacji w czasie rzeczywistym, gdy operatorzy poruszają się po magazynie. Urządzenia te stale aktualizują-lokalizację, ilość i następne miejsce docelowe-, co wymaga architektury zasilania zupełnie innej niż statyczne etykiety na półkach. Zasilanie przewodowe z układu elektrycznego wózka widłowego jest standardem; praca na baterii nie jest możliwa w przypadku aplikacji, które-dokonują ciągłej aktualizacji.

Automatyzacja liczenia zapasówwykorzystuje dwukierunkową komunikację ESL. Integracja RFID umożliwia automatyczne liczenie cykli-produktów oznaczonych przepustką RFID w pobliżu jednostek ESL wyposażonych w czytniki RFID oraz aktualizację stanu zapasów bez ręcznego skanowania. Wdrożenie w centrum dystrybucyjnym zmniejszyło nakład pracy związany z inwentaryzacją fizyczną o 60% dzięki zastosowaniu zintegrowanego liczenia cykli RFID-ESL, które pozwoliło utrzymać ciągłą dokładność inwentaryzacji na poziomie powyżej 99%.

Surowe oceny środowiskaznaczenie w kontekście przemysłowym. Odporność na kurz i zachlapania IP54 jest podstawą dla magazynów ESL; IP65 staje się niezbędny w środowiskach, w których obowiązują procedury czyszczenia przez zmywanie. Odporność chemiczna ma znaczenie w obiektach obsługujących rozpuszczalniki lub środki czyszczące. Jeden z magazynów części samochodowych wymagał etykiet odpornych na działanie płynu hamulcowego i przekładniowego.-Standardowe obudowy ESL ulegały degradacji w ciągu miesięcy. Specjalistyczne obudowy z obudowami z poliwęglanu-odpornymi na chemikalia zwiększyły koszt jednostkowy o 35%, ale okazały się niezbędne dla długowieczności wdrożenia.

Opieka zdrowotna i farmacja: dokładność nie podlega-negocjacjom

Wdrożenia ESL w aptece podlegają wymogom regulacyjnym, których nie ma w przypadku konwencjonalnego handlu detalicznego. Błąd cenowy w sklepie spożywczym oznacza skargi klientów i potencjalne ryzyko prawne na mocy przepisów dotyczących dokładności cen. Błąd na etykiecie leku w aptece może oznaczać szkodę dla pacjenta lub śmierć. Profil ryzyka zasadniczo zmienia priorytety projektowania systemu.

Wyświetlacz identyfikacyjny lekuwymaga gęstości informacji wykraczającej poza typowy detaliczny ESL. Etykieta na półce aptecznej musi zawierać: nazwę leku (markową i rodzajową), moc, postać dawkowania, numer NDC, cenę, cenę jednostkową, producenta i często wymagania dotyczące przechowywania. Umieszczenie tego na etykiecie o przekątnej 2,13 cala wymaga starannej typografii-lub, co częściej zdarza się, zastosowania wyświetlaczy o przekątnej 2,9 cala lub większej. Niektóre apteki używają etykiet o przekątnej 4,2 cala z kodami QR prowadzącymi do uzupełnienia informacji dotyczących przepisywania leku.

Weryfikacja poprawności kodu kreskowegostaje się krytyczny. Personel apteki wielokrotnie skanuje leki podczas procesów wydawania-przyjmowania, układania na półkach, ciągnięcia, weryfikacji i wydawania. Wyświetlany kod kreskowy ESL-musi być poprawnie skanowany na każdym kroku. Zaostrza to wymagania dotyczące współczynnika kontrastu wykraczające poza minimalne wartości detaliczne. Testy aptecznego sprzętu skanującego wykazały, że starsze farmaceutyczne skanery weryfikacyjne-niektóre nadal korzystają z technologii CCD zamiast nowoczesnych skanerów laserowych lub obrazowych-wymagają kontrastu 10:1 lub lepszego, aby zapewnić niezawodne odczyty. Wybór panelu musi uwzględniać{{11}najgorszy przypadek sprzętu skanującego w zainstalowanej bazie.

Kontrolowane obszary substancjiwprowadzić wymogi bezpieczeństwa fizycznego. Leki z Grupy II-V wymagają bezpiecznego przechowywania z rejestrowaniem dostępu. ESL w szafkach z substancjami kontrolowanymi musi integrować się z systemami kontroli dostępu do szafek,-wyświetlającymi wskaźniki ograniczonego dostępu i rejestrującymi, które etykiety były widoczne podczas każdego otwarcia szafy, potencjalnie uniemożliwiając wyświetlanie w przypadku nieupoważnionych prób dostępu. Jedna apteka szpitalna zintegrowała ESL ze swoim systemem kontrolowanego zarządzania substancjami, aby wyświetlać-stany magazynowe w czasie rzeczywistym, które aktualizują się automatycznie w miarę wydawania leków, eliminując ręczne uzgadnianie zliczeń.

Przechowywanie leków w lodówcełączy wymagania dokładności apteki z wyzwaniami-temperatury łańcucha chłodniczego. Szczepionki, insulina i niektóre leki biologiczne wymagają przechowywania w temperaturze od 2-8 stopni. Panele ESL o szerokiej-temperaturze są obowiązkowe. Niektóre zastosowania w chłodniach aptecznych wymagają rejestrowania temperatury za pomocą zintegrowanych czujników ESL-, które wyświetlają aktualną temperaturę wraz z informacjami o lekach, co zapewnia wizualną weryfikację, czy warunki przechowywania pozostają zgodne ze specyfikacją, bez konieczności sprawdzania przez personel oddzielnego sprzętu monitorującego.

Działalność apteki szpitalnejdodaj złożoność wykraczającą poza aptekę detaliczną. Wózki na leki, automatyczne szafki dozujące i lokalizacje aptek satelitarnych wiążą się z różnymi wymaganiami dotyczącymi przedwczesnego kończenia nauki. ESL montowany na wózku-wymaga wytrzymałej konstrukcji, która wytrzymuje wielokrotny transport; wyświetlacze muszą pozostać czytelne w świetle fluorescencyjnym typowym dla korytarzy szpitalnych. Zautomatyzowana integracja szafek dozujących wymaga protokołów komunikacyjnych zgodnych z oprogramowaniem do zarządzania szafkami,-często zastrzeżonymi systemami z ograniczonymi-możliwościami integracji innych firm.

Dokumentacja zgodności z przepisamiwymaga ścieżek audytu, które rzadko zapewniają detaliczne systemy ESL. Akredytacja Komisji Wspólnej dla aptek szpitalnych wymaga udokumentowania prawidłowości oznakowania leków. Systemy zarządzania ESL muszą rejestrować każdą aktualizację etykiety ze znacznikiem czasu, autoryzacją użytkownika i szczegółami zmiany treści. W ankiecie Wspólnej Komisji przeprowadzonej przez Komisję w jednym z systemów szpitalnych szczegółowo zbadano możliwości ścieżki audytu ESL; inspektor zażądał dokumentacji procedur weryfikacji dokładności etykiet z ostatnich 12 miesięcy.

Elektronika i-sprzedaż detaliczna o wysokiej wartości: konkurencyjne ceny-w czasie rzeczywistym

Handel detaliczny elektroniką użytkową działa na-przejrzystym rynku cenowym, na którym klienci rutynowo sprawdzają ceny konkurencji na smartfonach, stojąc w sklepie. Propozycja wartości ESL przesuwa się z oszczędności pracy w stronę możliwości reagowania na konkurencję,-możliwości dorównania lub pobicia cen konkurencji w czasie rzeczywistym- zamiast czekania na aktualizacje plików cenowych z dnia na dzień.

Integracja monitorowania cen konkurencyjnychłączy systemy ESL z usługami analizy cen, które w sposób ciągły przeglądają witryny konkurencji. Kiedy główny konkurent obniża cenę flagowego smartfona, usługa analizy cen wykrywa tę zmianę w ciągu kilku minut, aparat ustalania cen ocenia zasady marży, a zaktualizowane ceny są przekazywane na etykiety półek w ciągu 3-10 sekundowego okna opóźnienia sieci. Jeden ze sprzedawców sprzętu elektronicznego-obniżył liczbę odejść motywowanych ceną o 18% po wdrożeniu konkurencyjnego dopasowywania cen w czasie rzeczywistym za pośrednictwem swojej infrastruktury ESL.

Bogaty wyświetlacz informacji o produkcieodpowiada zakupom o wyższej wartości typowym w handlu detalicznym elektroniką. Klient kupujący laptop za 1500 dolarów chce specyfikacji-procesora, pamięci, pamięci, rozdzielczości wyświetlacza i czasu pracy baterii. Większy format ESL (7,5 cala i więcej) umożliwia wyświetlanie specyfikacji, które wcześniej wymagały drukowanych kart specyfikacji. Niektórzy sprzedawcy elektroniki wdrażają urządzenia kombinowane z-papierem elektronicznym do ustalania cen i specyfikacji wraz z małymi ekranami LCD do wyświetlania promocyjnych treści wideo-wykorzystując mocne strony każdej technologii.

Wyświetlacz mocowania akcesoriówwykorzystuje ESL do zwiększania sprzedaży załączników. Wyświetlacz pokazujący informację „współpracuje z”: łączy podstawowe produkty ze zgodnymi akcesoriami-etui na telefony, kable do laptopów, gry na konsole. Dynamiczne ceny załączników mogą oferować rabaty na pakiety wyświetlane na dodatkowym ESL, gdy ESL podstawowego produktu wskazuje poziomy zapasów wymagające przeniesienia.

Integracja z zabezpieczeniem-kradzieżystaje się odpowiedni w przypadku towarów-o wysokiej wartości. Systemy ESL można zintegrować z elektronicznym nadzorem artykułów (EAS) i śledzeniem zapasów w oparciu o technologię RFID-. Gdy tag EAS zostanie usunięty bez odpowiedniej dezaktywacji, powiązany ESL może wyświetlić alert lub zmienić wygląd. Bardziej wyrafinowane wdrożenia aktualizują stan zapasów w czasie-rzeczywistym, gdy produkty są wyjmowane z urządzeń zabezpieczających, umożliwiając natychmiastową-informację o wyczerpaniu się zapasów.

Ceny cyklu życia produktudla elektroniki postępuje według przewidywalnych wzorców-wprowadzenia na rynek cen premium, konkurencyjnych cen-w połowie okresu użytkowania, cen-na koniec-życia. ESL umożliwia zautomatyzowane reguły cenowe cyklu życia, które dostosowują marże w oparciu o wiek produktu, poziom zapasów i harmonogramy wprowadzania na rynek kolejnych produktów. Po wprowadzeniu na rynek nowego iPhone'a ESL poprzedniej generacji automatycznie aktualizuje ceny wyprzedażowe zgodnie z-wcześniej zdefiniowanymi regułami marży, bez ręcznej interwencji.

Zarządzanie jednostkami demonstracyjnymiw handlu detalicznym elektroniką wykorzystuje warianty ESL przeznaczone do opraw ekspozycyjnych produktów. Jednostki te często integrują się z linkami zabezpieczającymi, systemami zarządzania energią i kioskami interaktywnymi. Wyświetlacz może pokazywać ceny w stanie bezczynności i przełączać się do najważniejszych funkcji, gdy klienci wchodzą w interakcję z produktem demonstracyjnym. Niektóre wdrożenia wykorzystują czujniki zbliżeniowe do wykrywania obecności klienta i odpowiedniego aktualizowania wyświetlanych treści.

Części przemysłowe i MRO:-wyzwania dotyczące długich zapasów

Dystrybutorzy zajmujący się konserwacją, naprawami i operacjami (MRO) oraz dostawcy części przemysłowych zarządzają profilami zapasów radykalnie odmiennymi od handlu detalicznego konsumenckiego. Typowy dystrybutor MRO ma 100000+ jednostek SKU z dystrybucją typu long-tail-20% jednostek SKU generuje 80% przychodów, podczas gdy 80% jednostek SKU pozostaje w ruchu przy minimalnym ruchu. Tradycyjne metody etykietowania są nieekonomiczne, gdy koszty utrzymania etykiet przekraczają marżę produktu w przypadku towarów wolno rotujących.

Ekonomika związana z dużą-SKU-liczbąprzesuń obliczenia ROI ESL. W handlu detalicznym artykułami spożywczymi zwrot kosztów ESL wynika przede wszystkim z oszczędności pracy wynikających ze zmian cen. W dystrybucji MRO zwrot następuje w wyniku poprawy dokładności zapasów i ograniczenia starzenia się wolnorotujących-magazynów. Dystrybutor elementów złącznych zmniejszył-odpisy na zapasy o 31% po wdrożeniu-zintegrowanego śledzenia zapasów firmy ESL, które identyfikowało wolno-zbywalne zapasy po promocyjnych cenach, zanim utraciły ważność.

Wyświetlanie specyfikacji technicznejwymagania bardziej przypominają aptekę niż sklep spożywczy. Części przemysłowe wymagają przedstawienia specyfikacji wymiarowych, klas materiałów, certyfikatów i informacji o kompatybilności. ESL dystrybutora łożysk zawiera: numer części, producenta, średnicę otworu, średnicę zewnętrzną, szerokość, prędkość znamionową, nośność i obowiązujące specyfikacje (ISO, ABEC itp.). Wymagania dotyczące gęstości informacji zmierzają w stronę większych wyświetlaczy i starannego projektowania typograficznego.

Systemy lokalizacji pojemnikóww dystrybucji części często korzystają z własnych schematów kodowania lokalizacji, opracowanych przez dziesięciolecia działalności. Integracja ESL musi uwzględniać starsze formaty lokalizacji, jednocześnie potencjalnie umożliwiając migrację w kierunku standardowego kodowania lokalizacji. Zarządzanie zmianami staje się tak istotne, jak wdrożenie techniczne-pracownicy magazynu przyzwyczajeni do kodów lokalizacji, których używali od 20 lat, opierają się zmianom formatu niezależnie od możliwości systemu.

Terminale-zwrócone w stronę klientaprzy licznikach części skorzystaj z integracji ESL. Kiedy klient zamawia część, personel przy kasie wysyła zapytanie do systemu, a wyświetlacze ESL w miejscu przechowywania zapalają się lub wyświetlają instrukcje odbioru. Niektórzy dystrybutorzy części wdrożyli przepływ pracy „przynieś do kasy”, w którym wyświetlacze ESL w lokalizacjach składowania pokazują instrukcje odbioru i nazwiska personelu obsługującego ladę, umożliwiając wiele jednoczesnych interakcji z obsługą klienta z jednoznaczną identyfikacją odbioru.

Prace związane z kompletacją i montażemużyj ESL, aby pomóc w wyborze komponentów w przypadku zespołów wieloczęściowych-. Zestaw układu hydraulicznego może obejmować pompę, silnik, zawory, złączki, wąż i płyn-każdy przechowywany w różnych lokalizacjach w magazynie. Wyświetlacze ESL w każdej lokalizacji pokazują kolejność zestawów, potrzebne ilości i status ukończenia. Integracja z dokumentacją montażową wyświetla instrukcje pracy wraz z identyfikacją komponentów.

Zasoby zarządzane przez dostawcę-(VMI)programy wykorzystują ESL do udostępniania widoczności. Gdy dostawcy zarządzają poziomami zapasów w lokalizacjach klientów, ESL może wyświetlać stan uzupełnień, daty przychodzących dostaw i dostępność zapasów. Ta przejrzystość wspiera programy produkcyjne „w samą porę”-in-, które wymagają niezawodnej dostępności części bez nadmiernych inwestycji w zapasy.

ESL a alternatywne technologie wyświetlania NOWA SEKCJA

Wybór ESL nie polega jedynie na wyborze najlepszego panelu e-papierowego. Chodzi o dobór odpowiedniej technologii wyświetlania do aplikacji.E-papierkonkuruje zWyświetlacze półkowe LCD, wyświetlacze segmentowe i tradycyjne etykiety papierowe,-każda z nich ma inną charakterystykę działania, strukturę kosztów i najlepsze punkty zastosowania. Poniższa analiza stanowi techniczną podstawę decyzji o wyborze technologii.

E-Papierowe (EPD) elektroniczne etykiety półkowe

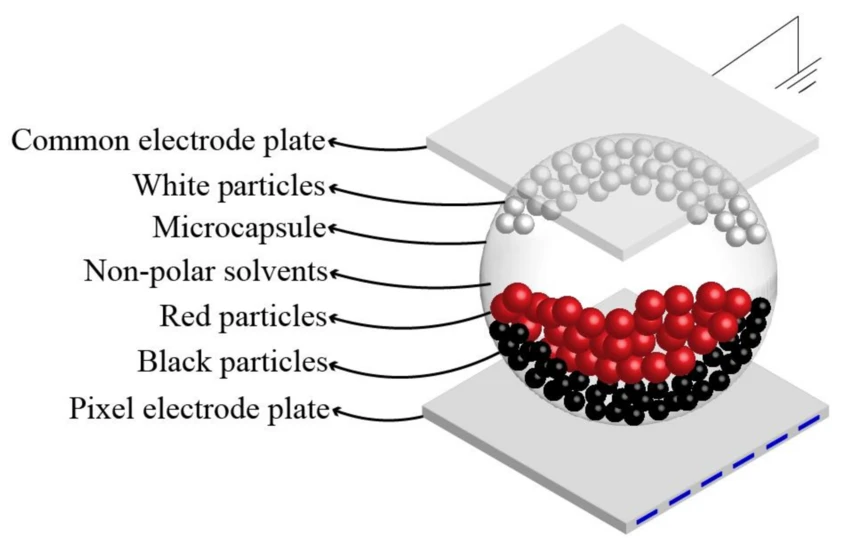

Zasada działania: Elektroforetyczna migracja cząstek w zawiesinie mikrokapsułek pod przyłożonym polem elektrycznym. Bistabilny-utrzymuje obraz bez zasilania.

Mocne strony: zerowe zużycie energii w trybie statycznym (prawdziwa bistabilność), doskonała czytelność w świetle otoczenia, szerokie kąty widzenia (170 stopni +), wygląd przypominający papier-, który naturalnie integruje się ze środowiskiem handlowym, wieloletnia- żywotność baterii w przypadku ogniw pastylkowych, czytelność w świetle słonecznym w zastosowaniach zewnętrznych-o wysokiej jasności.

Ograniczenia: Powolne odświeżanie (300-2000 ms dla pełnej aktualizacji), ograniczona możliwość wyświetlania kolorów (1-4 kolory w przypadku produktów komercyjnych, pojawianie się pełnych kolorów), artefakty przypominające widma wymagające okresowego pełnego odświeżania, pogorszenie wydajności w niskich temperaturach, wyższy początkowy koszt jednostkowy w porównaniu z alternatywami LCD.

Struktura kosztów: Moduły wyświetlacza 3–15 USD w zależności od rozmiaru i możliwości kolorystycznych; kompletne jednostki ESL ze sterownikiem, komunikacją, obudową i baterią 8-40 USD; infrastruktura (bramki, oprogramowanie do zarządzania) dodaje 0,50–2 USD za etykietę w przypadku typowych wdrożeń.

Optymalne zastosowania: etykietowanie sklepów detalicznych zorientowane na cenę-z rzadkimi aktualizacjami (artykuły spożywcze, towary ogólne, apteka), środowiska zewnętrzne lub środowiska o dużym-oświetleniu-, wdrożenia, w których priorytetem jest trwałość baterii ponad szybkość aktualizacji, zastosowania wymagające-papierowej estetyki.

Wyświetlacze półkowe LCD

Zasada działania: Modulacja światła ciekłokrystalicznego z podświetleniem LED. Wymaga ciągłego zasilania podświetlenia; stan wyświetlacza nie jest utrzymywany bez zasilania.

Mocne strony: Szybkie odświeżanie (standard 60 Hz, odpowiednie dla wideo), pełna obsługa kolorów z milionami kolorów, wysoka jasność dla przyciągających uwagę-promocji, możliwość wyświetlania wideo i animacji, dojrzała technologia z rozbudowanym ekosystemem dostawców.

Ograniczenia: Ciągły pobór mocy (3-15 W w przypadku typowych wyświetlaczy na półkę), słabe oświetlenie otoczenia (wyblakły wygląd w jasnych środowiskach handlowych), ograniczenia kąta widzenia (typowo ± 60 stopni przed zmianą kolorów), awaria podświetlenia jest częstym powodem awarii, wymaga przewodowej infrastruktury energetycznej.

Struktura kosztów: Moduły wyświetlacza 15-50 USD w zależności od rozmiaru; kompletna półka sieciowa wyświetla 50-200 dolarów; koszty instalacji często przewyższają koszty sprzętu ze względu na wymagania infrastruktury energetycznej.

Optymalne zastosowania: promocyjne zaślepki końcowe, w których animacja przyciąga uwagę, wyświetlacze reklamowe-wideo, kampanie promocyjne-o ograniczonym czasie, środowiska z kontrolowanym oświetleniem (wnętrza centrów handlowych, sklepy na lotniskach), zastosowania, w których istnieje już infrastruktura energetyczna.

Segmentowe wyświetlacze LCD

Zasada działania: Proste segmenty ciekłokrystaliczne (takie jak wyświetlacze kalkulatorów) sterowane przez dedykowane sterowniki segmentów. Bardzo mała moc, ale ograniczona do-predefiniowanych zestawów znaków.

Mocne strony: Niezwykle niski koszt (0,50–2 USD na wyświetlacz), bardzo niskie zużycie energii (mikroampery w przypadku wyświetlacza statycznego), szeroki zakres temperatur, prosta elektronika sterująca, niezawodność sprawdzona przez dziesięciolecia wdrażania.

Ograniczenia: Stałe wzorce segmentów ograniczają wyświetlaną zawartość (zwykle tylko cyfry i ograniczona liczba znaków), brak możliwości graficznych, ograniczone opcje rozmiaru, estetyczny, przestarzały wygląd, każdy znak wymaga dedykowanego wzoru segmentu.

Struktura kosztów: Moduły wyświetlacza o wartości poniżej 1 USD; kompletne jednostki wyświetlające ceny 2-5 USD; minimalne koszty infrastruktury.

Optymalne zastosowania: Czysto numeryczne wyświetlanie cen tam, gdzie nie jest wymagana elastyczność treści, wdrożenia niezwykle-wrażliwe na koszty, aplikacje-na dużą liczbę zastosowań przedkładające ekonomię jednostki nad możliwości, wdrożenia w trudnych warunkach, w których zaawansowana elektronika stwarza ryzyko niezawodności.

Etykiety papierowe (ręczne)

Zasada działania: Drukowane etykiety papierowe umieszczane w plastikowych uchwytach lub przyklejane bezpośrednio do krawędzi półek. Aktualizowane ręcznie przez personel sklepu.

Mocne strony: Najniższy koszt technologii (w przypadku sprzętu wyświetlającego praktycznie zero), nieograniczona elastyczność graficzna, brak awarii elektroniki, brak wymagań dotyczących infrastruktury, znajomy przepływ pracy dla pracowników sprzedaży detalicznej.

Ograniczenia: pracochłonny-proces aktualizacji (15-30 sekund na etykietę dla doświadczonego personelu), podatny na błędy (szacowane problemy z dokładnością ceny na poziomie 5–15% w typowym handlu detalicznym), koszty materiałów i materiałów eksploatacyjnych do drukowania, ograniczona możliwość dokonywania szybkich zmian cen, odpady środowiskowe powstające w wyniku usuwania etykiet.

Struktura kosztów: Uchwyty na etykiety 0,10-0,50 USD za sztukę; etykiety papierowe 0,01-0,05 USD za sztukę; Bieżące koszty robocizny i materiałów zazwyczaj przekraczają koszty cyklu życia ESL w ciągu 2–4 lat w przypadku aplikacji wymagających dużej częstotliwości aktualizacji.

Optymalne zastosowania: bardzo małe sklepy detaliczne, w których koszty pracy są znikome (-sklepy prowadzone przez właścicieli), środowiska o bardzo niskiej częstotliwości aktualizacji, tymczasowe lub-wyskakujące sklepy detaliczne, gdzie inwestycje w infrastrukturę nie są uzasadnione, aplikacje wymagające nietypowych formatów fizycznych niedostępnych w opcjach elektronicznych.

Ramy wyboru technologii

Kryteria decyzyjne dotyczące wyboru technologii wyświetlania obejmują wiele czynników, które należy rozważyć zgodnie z priorytetami aplikacji:

Częstotliwość aktualizacjisilnie wpływa na wybór technologii. Aplikacje z aktualizacjami krótszymi niż cotygodniowe rzadko uzasadniają inwestycję w ESL; etykiety papierowe pozostają ekonomiczne. Aplikacje z codziennymi aktualizacjami osiągają próg rentowności ESL w ciągu 2-3 lat. Aplikacje z wieloma codziennymi aktualizacjami zdecydowanie sprzyjają ekonomii ESL.

Złożoność treściwpływa na wybór technologii. Czysto numeryczny wyświetlacz ceny może wykorzystywać segmentowy wyświetlacz LCD przy najniższych kosztach. Ceny oraz ograniczona ilość tekstu (nazwy produktów, ceny jednostkowe) odpowiadają-papierowemu językowi ESL. Bogata zawartość graficzna lub wideo wymaga wyświetlacza LCD pomimo wyższych kosztów energii.

Warunki środowiskoweograniczać opcje. Silne oświetlenie otoczenia (na zewnątrz, okna, jasne oświetlenie sklepów) sprzyja odblaskowemu wyświetlaczowi e-papieru. Kontrolowane środowiska oświetleniowe umożliwiają efektywne wykorzystanie wyświetlacza LCD. Ekstremalne temperatury (w lodówce, na zewnątrz) wymagają odpowiednich parametrów panelu, niezależnie od wybranej technologii.

Dostępność infrastruktury energetycznejczęsto decyduje o wykonalności. Lokalizacje bez dostępnej energii lub w których moc robocza byłaby zbyt droga, zasadniczo wymagają ESL zasilanego-bateryjnie. W lokalizacjach z już istniejącą infrastrukturą energetyczną (nad-obwodami oświetlenia półek) można rozważyć opcję LCD.

Analiza całkowitego kosztu posiadaniapowinien rozważyć:

Liczby te znacznie się różnią w zależności od lokalnych kosztów pracy, częstotliwości aktualizacji i skali wdrożenia. Obliczenia zazwyczaj faworyzują ESL w przypadku częstotliwości aktualizacji powyżej 1-2 razy w tygodniu na rynkach pracy w gospodarce rozwiniętej.

Strategie wdrożeń hybrydowych

Niewielu sprzedawców detalicznych wdraża pojedynczą technologię wyświetlania we wszystkich zastosowaniach. Strategie hybrydowe dopasowują technologię do wymagań aplikacji w ramach jednego środowiska detalicznego:

E-papier za cenę, wyświetlacz LCD w celach promocyjnychwykorzystuje ESL do rutynowego ustalania cen w całym sklepie, instalując ekrany LCD na zaślepkach końcowych, w obszarach kasowych i gorących punktach promocyjnych, gdzie możliwość wideo i wysoka jasność przyciągają uwagę klientów. Takie podejście uwzględnia korzyści w zakresie efektywności ESL w przypadku większości etykiet, zachowując jednocześnie elastyczność promocyjną tam, gdzie ma to największe znaczenie.

Segmentowy wyświetlacz LCD podający cenę, e-papier informacyjnywdraża niedrogie wyświetlacze segmentowe do podawania wyłącznie liczbowych cen, jednocześnie korzystając z większych-e-papierowych wyświetlaczy do wyświetlania szczegółowych informacji o produkcie, gdzie złożoność treści uzasadnia wyższą cenę. Takie podejście minimalizuje koszty-wysokonakładowych etykiet podstawowych, umożliwiając jednocześnie wyświetlanie bogatych informacji tam, gdzie wartość dla klienta uzasadnia inwestycję.

Dopasowanie technologii-stref temperaturowychwdraża standardową technologię ESL w obszarach handlu detalicznego w niskich temperaturach, stosując szerokie-warianty temperatur w strefach chłodniczych i potencjalnie wybierając bardziej wytrzymałe ekspozytory segmentowe w sekcjach zamrażarek, gdzie nawet wysoka-temperatura-działania papieru staje się marginalna. Wybór technologii następuje zgodnie z wymogami środowiskowymi, zamiast stosowania jednolitych specyfikacji.

Skaluj-odpowiednią infrastrukturęmoże wykorzystywać ESL z pełną infrastrukturą sieciową w-sklepach wielkoformatowych, wdrażając samodzielne wyświetlacze segmentowe lub nawet etykiety papierowe w sklepach o mniejszym formacie, gdzie skalowanie inwestycji w infrastrukturę jest nieekonomiczne. Wybór technologii uwzględnia skalę wdrożenia i wymagania techniczne.

Pojawiające się technologie

Szybkie-badania dotyczące EPD

Osiągnięto demonstracje laboratoryjneCzęstotliwość odświeżania 75 Hzna e-panelach papierowych-zbliżających się do terytorium LCD. Te demonstracje na konferencjach branżowych robią naprawdę wrażenie, ale wdrożenie produkcyjne pozostaje odległe.

Do kluczowych technologii wspomagających należądodatki ciekłokrystalicznedomieszkujące płyn elektroforetyczny związkami wywołującymi efekt przepływu zwrotnego. Artykuły badawcze donoszą o 2,8-krotnej poprawie prędkości przy jednoczesnym zmniejszeniu napięcia sterującego o 50%.Cienkie-laminaty przednie-płaskiezmniejszyć odległość migracji cząstek.Nowatorskie formuły nanocząstekzoptymalizować charakterystykę ładunku powierzchniowego i zmniejszyć promień hydrodynamiczny. Iuczenie maszynowe-zoptymalizowane generowanie przebiegówdostosowuje się w czasie rzeczywistym-do wyświetlania stanu i warunków otoczenia.

Technologie te są nadal w fazie rozwoju. Nie zaleca się określania produktów produkcyjnych ESL na podstawie wyników badań laboratoryjnych.

Kolor E-Ewolucja papieru

Galeria E Ink 3Technologia pokazuje, dokąd zmierza kolorowa EPD. Odświeżanie czerni/bieli spadło do350msw porównaniu z 2000 ms w poprzednich generacjach. Uderza tryb szybkiego koloru500 ms. Działa standardowy tryb kolorów750-1000 ms. Nadal potrzebny jest tryb koloru najlepszej jakości1500 ms.

Kolorowe dokumenty EPD zmieniają się z „ledwie użytecznych” w „praktycznie wykonalne” w wybranych zastosowaniach. Spodziewaj się ciągłego doskonalenia, ale tryb monochromatyczny zachowa przewagę szybkości i mocy na czas nieokreślony ze względu na podstawowe różnice w fizyce cząstek.

Specyfikacje wydajności dotyczące projektowania systemu

Minimalne wykonalne specyfikacje

W przypadku ogólnego oznakowania półek detalicznych liczby te reprezentują podłogę:

Czas odświeżeniapowinien osiągnąć 2000 ms lub więcej dla trybu globalnego, 500 ms lub więcej dla częściowego.Współczynnik kontrastumusi przekroczyć 8:1.Rezolucjapowinna osiągnąć co najmniej 100 DPI.Kąt widzeniamusi obejmować kąt 170 stopni lub większy.Zakres temperatur pracypowinien obejmować zakres od 0 stopni do 40 stopni.Żywotność bateriipowinien przekraczać 5 lat przy 2 aktualizacjach dziennie.

Ulepszone specyfikacje

W przypadku wymagających aplikacji-częstych aktualizacji, przechowywania w chłodniach i treści promocyjnych-specyfikacje są zaostrzone:

Czas odświeżeniapowinien osiągnąć 1000 ms dla globalnego, 300 ms dla częściowego.Współczynnik kontrastupowinien przekraczać 12:1.Rezolucjapowinna osiągnąć rozdzielczość 120 DPI lub wyższą.Możliwość koloru(3-4 kolory) staje się istotne.Zakres temperatur pracypowinien obejmować zakres od -25 stopni do 50 stopni.Żywotność bateriipowinien przekraczać 3 lata przy 4 aktualizacjach dziennie.

Walidacja specyfikacji

Specyfikacje dostawcy należy weryfikować w realistycznych warunkach. Nie jest to opcjonalne.-Napotkano znaczące luki między danymi zawartymi w arkuszu danych a wydajnością produkcyjną.

Przetestuj czas odświeżania w minimalnej i maksymalnej temperaturze roboczej, a nie tylko w temperaturze pokojowej. Potwierdź współczynnik kontrastu w rzeczywistych warunkach oświetlenia sklepu, a nie w oświetleniu laboratoryjnym. Sprawdź prognozy dotyczące żywotności baterii, uwzględniając zamierzoną częstotliwość aktualizacji i typ treści.-Projekcje dostawców zazwyczaj zakładają najlepsze-scenariusze. Sprawdź opóźnienie aktualizacji na poziomie systemu-, korzystając z docelowej liczby etykiet, aby upewnić się, że architektura sieci jest odpowiednio skalowana.

Dopasowanie technologii do zastosowania

Wybór technologii elektronicznych etykiet na półki ostatecznie sprowadza się do dopasowania możliwości do wymagań. Fizyka wyświetlaczy elektroforetycznych wyznacza stałe granice-częstotliwości odświeżania, wrażliwości na temperaturę i zachowania duchów-, których nie przekroczy żadna optymalizacja. Zrozumienie tych granic umożliwia realistyczne zaprojektowanie systemu i odpowiedni dobór technologii.

W przypadku wdrożeń, w których ograniczenia odpowiadają aplikacji,-umiarkowanej częstotliwości aktualizacji, pracy w temperaturze otoczenia,-treści zorientowanej na cenę-ESL zapewnia atrakcyjną wartość poprzez eliminację pracy, poprawę dokładności cen i elastyczność operacyjną. W przypadku aplikacji, które stawiają czoła ograniczeniom ESL,-wysokiej-aktualizacjom, ekstremalnym temperaturom, treściom multimedialnym-lepsze mogą okazać się technologie alternatywne lub podejścia hybrydowe.

Technologia nadal się rozwija. Częstotliwości odświeżania poprawiają się stopniowo. Rozszerza się możliwości kolorowania. Rozszerzają się zakresy temperatur. Ale podstawowa fizyka pozostaje. Pomyślne wdrożenie ESL wymaga pracy w ramach tych ograniczeń, a nie udawania, że ​​one nie istnieją.
