Czy możesz dostosować przezroczysty ekran LED?

Tak. Ale nie o to chodzi.

„Dostosowywanie” w branży przezroczystych ekranów LED to modne hasło marketingowe. Otwórz witrynę dowolnego producenta, a zobaczysz informacje „dostępna personalizacja”, „dostosowana do Twoich potrzeb”, „kompleksowa-usługa dostosowywania”. Tworzy to iluzję: tak jakby można było uzyskać dowolny pożądany kształt, rozmiar lub efekt.

90% tak zwanego „dostosowywania” to po prostu montaż modułowy-mieszanie i dopasowywanie.

Podstawową jednostką przezroczystego ekranu LED są moduły-zazwyczaj standardowe elementy o wymiarach 500 mm × 500 mm lub 1000 mm × 500 mm. Ekran o wymiarach 3m×2m? Weź 6 modułów i złóż je razem. 5m×3m? Poskładać w całość 15.

Prawdziwe dostosowywanie-nie-standardowych rozmiarów modułów, nieregularnych cięć, specjalnych krzywizn-większość producentów po prostu nie chce tego robić lub podają cenę mającą zniechęcić do akceptacji. Dlaczego? Ponieważ „dostosowywanie” w produkcji oznacza nowe formy, dostosowywanie linii produkcyjnej, indywidualne kontrole jakości-wszystkie koszty. A przezroczyste marginesy ekranów LED są już ściskane; producenci nie mają motywacji do dostosowywania się do specjalnych wymagań.

Co właściwie oznacza „dostosowywanie” (aby sprzedaż nie mogła Cię oszukać)

Rozmiar-Można dostosować, ale w siatce

Rozmiary przezroczystych ekranów są całkowitymi wielokrotnościami rozmiarów modułów. Wspólne specyfikacje modułów: 500 × 500 mm, 500 × 1000 mm, 1000 × 500 mm, 1000 × 1000 mm. 3.5 metrów szerokości? Czy nie istnieje,-ma 3 metry lub 4 metry. 2.7 metrów wysokości? 2,5 metra lub 3 metry-wybierz jeden.

Niektórzy producenci mogą „wycinać moduły”, aby uzyskać-niestandardowe rozmiary, ale oznacza to niestandardowe płytki PCB, nowe formy, począwszy od wzrostu kosztów o 30–50% i dłuższy czas realizacji o 2–4 tygodnie. Czy warto, wymaga kalkulacji.

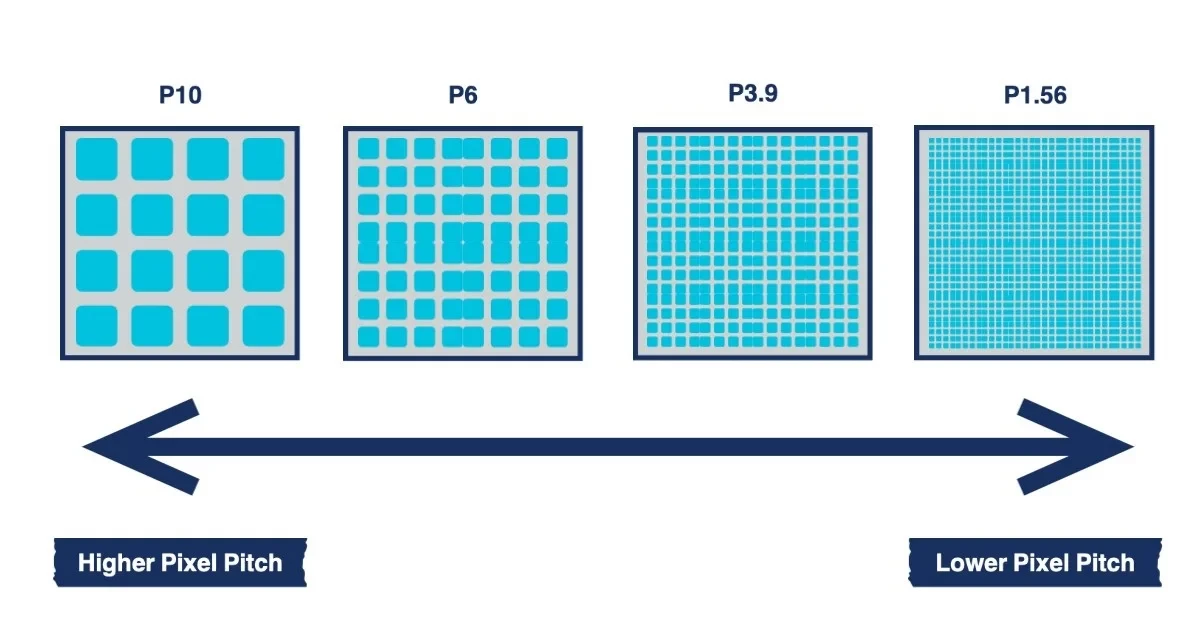

Rozstaw pikseli-Podstawowy wybór

P3.9, P7.8, P10, P15, P20... Parametr ten bezpośrednio określa równowagę pomiędzy przejrzystością, przejrzystością i ceną.

P3.9 umożliwia oglądanie z odległości 3-6 metrów, zapewnia przejrzystość 55–65% i jest najdroższy. P7.8 pasuje do 6-12 metrów, przezroczystość wzrasta do 65-75%, cena jest średnia. P10 ma długość 10+ metrów, jest przezroczysty w 70–80% i tańszy. P15 i P20? Dotyczy to billboardów – odległość oglądania 15–30 metrów, przezroczystość 75–85%, najtańsza opcja.

Mniejszy rozstaw pikseli nie zawsze jest lepszy-lepsze jest to, co odpowiada odległości oglądania. Atria w centrach handlowych, zewnętrzne ściany osłonowe,-ekspozycje okienne z bliska-wymagania są zupełnie inne.

Jasność-Duża różnica między wnętrzem i na zewnątrz

Do użytku w pomieszczeniach: wystarczy 800-2000 nitów. Światło słoneczne na zewnątrz lub bezpośrednie: co najmniej 4000-6000 nitów, w przeciwnym razie nic nie będzie widoczne w ciągu dnia.

Jasność można dostosować, ale wyższa jasność oznacza większe zużycie energii, więcej ciepła i wyższą cenę. Zapytaj producenta, czy podaje „szczytową jasność” czy „trwałą jasność roboczą”-niektórzy producenci podają wartości szczytowe, których w rzeczywistości nie da się utrzymać podczas ciągłego użytkowania.

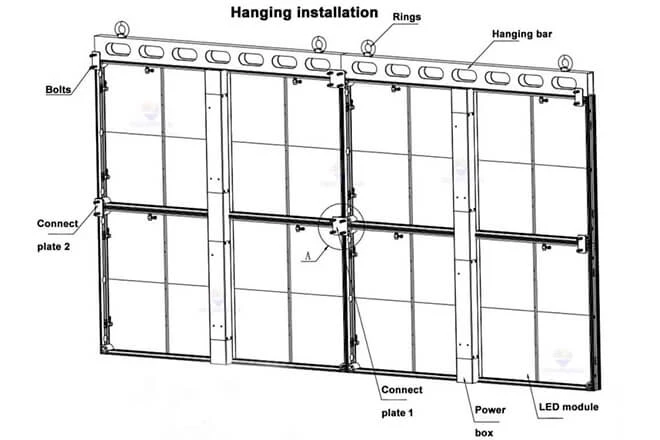

Jak montujesz to coś?

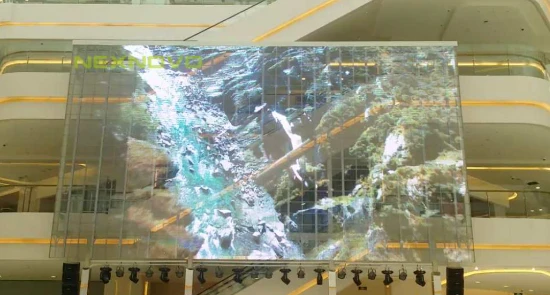

Wiszące na górze sprawdzają się w atrium centrów handlowych i na scenach scenicznych. Garnitury- stojące lub układane w stosy na wystawach czasowych.-Montaż powierzchniowy lub osadzanie-mocowane od wewnątrz szklanych ścian osłonowych-jest najczęstszym zastosowaniem architektonicznym. Kolumna-montowana za pomocą niezależnego wspornika sprawdza się w przypadku reklamy zewnętrznej.

Metoda instalacji określa kierunek konserwacji modułu (konserwacja z przodu lub z tyłu), wybór akcesoriów, a nawet projekt konstrukcyjny samych modułów. Należy to ustalić przed złożeniem zamówienia,-nie ustalono tego podczas instalacji.

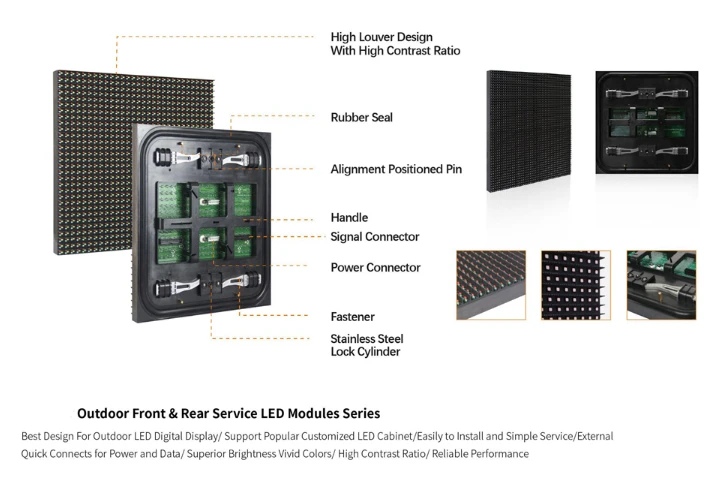

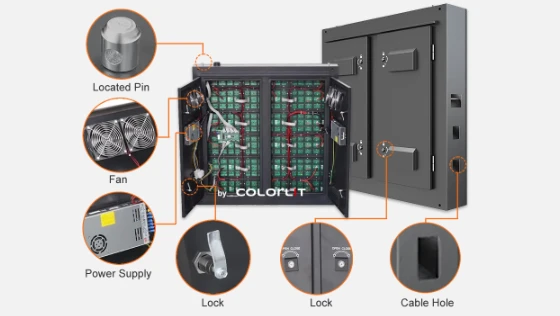

Konserwacja przodu czy tyłu? Źle to zrozumiesz, a burzysz ściany

Konserwacja tylnej części oznacza usunięcie modułów z tyłu. Wymaga co najmniej 50 cm miejsca za ekranem. Niższy koszt. Konserwacja przodu oznacza demontaż modułów z przodu. Nadaje się do instalacji-naściennych, gdzie nie ma miejsca z tyłu, bardziej złożona struktura modułu, koszt wyższy o 10–20%.

Jeśli wybierzesz niewłaściwą metodę konserwacji, może zaistnieć potrzeba wyburzenia całej ściany w celu wymiany jednego modułu.

System kontroli-Unikaj blokowania-

Renomowani producenci dadzą wybór: zastosować własny system sterowania lub zastosować-standardy branżowe (NovaStar, Colorlight, Linsn).

Zalecenie: Wybierz system uniwersalny. Zastrzeżone systemy to kajdany. Przyszłe aktualizacje i konserwacja będą zdane na ich łaskę.

Stopień ochrony-Zależy od scenariusza

Suche środowisko wewnętrzne: IP30-IP40 jest wystarczające. Wewnątrz wilgoć lub para wodna: IP54. Pół-zewnętrzne lub całkowicie zewnętrzne: IP65 lub wyższy. Każdy wyższy poziom ochrony zwiększa cenę o 5-15%. Nie przesadzaj z inżynierią, ale nie zaniżaj wymagań i nie dopuść do zniszczenia ekranu przez wodę.

Szczegóły wyglądu-Możliwość regulacji, ale ograniczona

Kolor ramki (czarny/biały/srebrny/szary), kolor paska LED, położenie zasilacza-większość producentów to akceptuje.

Jednak oczekiwania powinny być ograniczone: kolory chipów LED, szerokość paska i grubość modułu-są ustandaryzowane. Jeśli wolumen nie jest wystarczająco duży, aby uzasadnić wydzieloną linię produkcyjną, nie ma możliwości ich zmiany.

Tak-tzw. „dostosowywanie” polega w 80% na tworzeniu kombinacji w ramach ustalonych opcji. Uzyskaj odpowiednią wielkość pikseli, jasność, rozmiar, metodę instalacji, konserwację, system sterowania i stopień ochrony,-ekran jest-szyty na miarę. Zrozum ich źle, a żadna kwota pieniędzy wydana na „specjalne kształty” ich nie uratuje. Pozostałe 20%? Albo skandalicznie drogie, albo po prostu nieakceptowane.

Oszustwo związane z przejrzystością

Główną zaletą przezroczystych ekranów LED jest „przezroczystość”. Jednak etykietowanie przejrzystości w tej branży to bałagan.

Kiedy producent twierdzi, że przezroczystość wynosi 80%, w jaki sposób uzyskał tę liczbę? Niektórzy mierzą stosunek przerw między paskami LED do całkowitej powierzchni,-czyli przezroczystości geometrycznej. Niektórzy mierzą rzeczywistą przepuszczalność światła,-czyli przezroczystość optyczną. Niektóre całkowicie wykluczają ramę, zasilacz i kable, mierząc tylko najbardziej przezroczysty obszar. Niektórzy nawet powołują się na „teoretyczną przejrzystość”, której rzeczywisty produkt nie jest w stanie osiągnąć. Nie ma jednolitego standardu.-Liczby zależą od decyzji producenta.

Wysoka przezroczystość oznacza cieńsze paski LED, większe odstępy i mniej chipów LED. Mniej chipów LED oznacza niższą jasność i rzadsze piksele. Stań w odległości 3 metrów od ekranu P10 o przezroczystości 85%, a obraz jest rozproszony-piksele są wyraźnie widoczne. To nie jest „ekran”, ale rzędy świecących kropek.

Kiedy więc producent chwali się „90% przezroczystością”, należy zadać sobie pytanie: jaka jest gęstość pikseli? Jaka jest rzeczywista jasność? Jaka odległość oglądania? Jeśli nie zostaną one wyjaśnione, po podpisaniu umowy pojawi się żal.

Wiele niepowodzeń projektów wynika właśnie z tego: klient był pod wrażeniem „wysokiej przejrzystości”, ale po instalacji odkrył, że treść była niewidoczna w dzień i zbyt rażąca w nocy. Przezroczysty, tak,-ale połowa funkcjonalności ekranu została zniszczona.

Zapomnij o „dostosowywaniu”-Zacznij od odległości oglądania

Zamiast skupiać się na tym, czy można to dostosować, zastanów się nad jedną rzeczą: jaka jest odległość oglądania? Określa to rozstaw pikseli. Rozstaw pikseli określa koszt, przejrzystość i jakość wyświetlania-determinuje prawie wszystko.

Obliczenie jest proste: Minimalna odległość oglądania (metry) ≈ Rozstaw pikseli (milimetry)

Ekran P3.9 działa dobrze do oglądania w promieniu 4 metrów. Ekran P10 można zobaczyć dopiero z odległości 10+ metrów. Ekran P20 przeznaczony jest dla widzów oddalonych o kilkadziesiąt metrów. Wybierz niewłaściwy rozstaw pikseli, a żadna ilość pieniędzy go nie uratuje.

Oto coś, co widziałem wielokrotnie: witryny w centrach handlowych z przezroczystymi ekranami P10 lub nawet P16, właściciele narzekający na słabe wyniki. Odległość oglądania przez okno wynosi zaledwie 2-3 metry-w modelu P10 z zainstalowanymi pikselami większymi niż kciuk i czy ma wyglądać dobrze? Ale P10 to tanie zaoszczędzone pieniądze, zrujnowały efekt.

Prawdziwe znaczenie „dostosowywania” nie polega na tym, że producent zbudował ekran o-dziwnym kształcie-, ale na znalezieniu punktu równowagi między wielkością pikseli, przezroczystością, jasnością i budżetem, który najlepiej pasuje do danego scenariusza. Wymaga to profesjonalnego osądu, a nie wypełniania formularza wymagań i oczekiwania na wycenę.

Zakrzywione ekrany wyglądają niesamowicie na targach. W prawdziwych projektach są koszmarem.

Zakrzywione, cylindryczne,-w kształcie fali, kuliste-to rzeczy{{2}najbardziej przyciągające wzrok na wystawach i to, co producenci uwielbiają pokazywać jako swoje „możliwości dostosowywania”.

Jednak w prawdziwych projektach nieregularne ekrany niosą ze sobą znacznie więcej pułapek niż płaskie ekrany.

Koszty nie rosną liniowo,-rosną wykładniczo. Zakrzywiony ekran o tej samej powierzchni może kosztować 2-3 razy więcej niż płaski ekran, ponieważ wymaga elastycznych płytek PCB lub montażu modułów o małych rozmiarach, przy niskim współczynniku wydajności i skomplikowanych procesach.

Krzywizna ma fizyczne ograniczenia. Producent mógłby powiedzieć „możemy wykonać krzywiznę”, ale jaki jest minimalny promień gięcia? Limit dla produktów standardowych wynosi około 500-1000 mm. Chcesz mieć węższą krzywiznę? Chipy LED odpadną, płytki PCB pękną.

Jest jeszcze jedna kwestia, której wiele osób nie bierze pod uwagę: szwy są powiększane na zakrzywionych powierzchniach. Połączenia modułów na płaskich ekranach można kontrolować tak, aby były prawie niewidoczne gołym okiem. Jednak na zakrzywionych powierzchniach moduły spotykają się pod kątem, przez co szwy są widoczne-szczególnie w ciemnych scenach, gdzie widoczne są czarne linie.

A potem jest konserwacja. Jeśli moduł ulegnie awarii na płaskim ekranie, usuń go i wymień-zajmie to kilka minut. Zakrzywione moduły ekranowe wykonywane są pod niestandardowymi kątami. Wymiana może oznaczać oczekiwanie, aż producent wyprodukuje go ponownie. A co jeśli zostanie przerwane?

Można wykonać nieregularne ekrany. Jeśli jednak scenariusz naprawdę nie wymaga nieregularnego kształtu, preferowane są płaskie ekrany. Tańsze, stabilniejsze, łatwiejsze w utrzymaniu.

Gdzie właściwie idą pieniądze (i gdzie są naliczane)

Zrozumienie struktury zysków tej branży ujawnia, gdzie marża jest w cudzysłowie.

Największym składnikiem kosztów przezroczystych ekranów LED jest chip LED, stanowiący 30-40% całkowitego kosztu. Producenci chipów (Sanan, Changelight, Epistar) działają na wyższym szczeblu łańcucha dostaw, osiągając marże brutto na poziomie 15-25% – te ceny są stosunkowo przejrzyste.

Pakowanie-przetwarzanie chipów w koraliki LED- stanowi 15–20%. Zajmują się tym firmy takie jak Nationstar i MLS, osiągając marżę brutto na poziomie 10–20%.

Marże są najwyższe w przypadku produkcji ekranów i integracji systemów-marże brutto wynoszące 20–40%. Tutaj również występuje najwięcej znaczników.

Otrzymana wycena mogła przejść przez 2-3 warstwy od producenta do użytkownika końcowego: producent → dystrybutor regionalny → integrator → użytkownik końcowy. Każda warstwa dodaje 10-30%. Ten sam produkt w różnych kanałach może różnić się ceną o 50%.

Istnieje również ukryty zysk: system kontroli. Wielu producentów korzysta z zastrzeżonych protokołów,-gdy używany jest ich ekran, karty sterujące, oprogramowanie i pomoc techniczna. Późniejsza konserwacja, aktualizacje-bez względu na cenę, jaką oferują, nie ma wyboru.

Jak uniknąć pułapek? Staraj się pozyskiwać produkty bezpośrednio od producentów ekranów, pomijając pośredników. Nalegaj na uniwersalne systemy sterowania (NovaStar, Colorlight to standardy branżowe)-nie daj się zamknąć w zastrzeżonych systemach. Porównaj co najmniej trzy oferty-jeśli istnieją znaczne różnice w cenach tych samych specyfikacji, coś wymaga sprawdzenia.

Ekran kosztuje tylko połowę ceny. Poważnie.

W przypadku przezroczystego ekranu LED sam produkt może stanowić jedynie 50–60% całkowitej inwestycji. Gdzie idzie reszta?

Systemy instalacyjne i wspierające.

Przezroczyste ekrany wyglądają na lekkie i cienkie, ale nie są lekkie-8-15 kg na metr kwadratowy. Szklana ściana osłonowa o powierzchni 100 metrów kwadratowych z przezroczystymi ekranami dodaje prawie tonę dodatkowego obciążenia. Czy istniejąca konstrukcja ściany osłonowej sobie z tym poradzi? Czy wymaga wzmocnienia? Nie leży to w gestii producenta – wymaga on oceny profesjonalnego inżyniera budowlanego.

Elektryka to kolejna kwestia. Przezroczyste ekrany zużywają 200-600 watów na metr kwadratowy. Na 100 metrach kwadratowych jest to 20-60 kilowatów. Czy system dystrybucji energii elektrycznej jest odpowiedni? Czy potrzebne są dedykowane linie energetyczne?

A co z odprowadzaniem ciepła? Diody LED wytwarzają ciepło, a szklane ściany osłonowe nie oddychają. Przestrzeń między ekranem a szkłem nagrzewa się bardzo,-szczególnie latem na fasadach wychodzących na południe. Bez rozwiązania problemu rozpraszania ciepła żywotność ekranu znacznie ucierpi.

Koordynacja budowy też jest kłopotliwa. W przypadku nowych budynków przezroczyste ekrany należy wcześniej skoordynować z projektem ściany osłonowej. W przypadku projektów renowacyjnych prace na elewacjach zewnętrznych mogą wymagać zezwoleń. W budynkach komercyjnych należy również wziąć pod uwagę wpływ budowy na działalność biznesową.

To jest prawdziwa „dostosowywanie”-nie dostosowywanie ekranu, ale dostosowywanie całego rozwiązania. Producenci lub integratorzy, którzy biorą to wszystko pod uwagę, to ci, którzy mają rzeczywiste możliwości dostaw. Ci, którzy mówią tylko o ekranach, nie omawiając instalacji, albo czekają na dodatkową opłatę w późniejszym terminie, albo planują zniknąć po dostawie.

Konkluzja

Słowo „personalizacja” sprawia, że ​​przezroczyste ekrany LED wydają się wszechmocne. Ale w rzeczywistości jest to dojrzały produkt przemysłowy z wyraźnymi granicami technicznymi i zasadami ekonomicznymi.

Producenci mogą pomóc w znalezieniu właściwej konfiguracji w ramach ustalonych ram technicznych. Producenci nie mogą przeciwstawić się prawom fizyki.

Zamiast pytać „czy można to dostosować”, zapytaj „co jest właściwie potrzebne?” Sprawdź odległość oglądania, jasność otoczenia, warunki instalacji i ograniczenia budżetowe. Po zdefiniowaniu tych ograniczeń w naturalny sposób pojawia się optymalne rozwiązanie. Reszta to znalezienie solidnego producenta, który to wykona.
