Dwa miesiące temu sieć średniej-supermarketów w Europie Południowej poprosiła nas o wycenę wprowadzenia elektronicznych etykiet na półki dla 22 sklepów. Ich zespołowi zaopatrzeniowemu zaproponowano już trzy różne systemy - jeden z Bluetooth LE, jeden z Wi-Fi i jeden z zastrzeżonym radiem 433 MHz. Każdy sprzedawca twierdził, że jego jest najlepszy. Nikt nie wyjaśnił, w jakich warunkach było tak naprawdę najgorzej. Ta rozmowa przekonała nas do napisania tego artykułu.
Obecnie we wdrożeniach ESL dominują trzy rodziny protokołów bezprzewodowych: Bluetooth Low Energy (BLE, zwłaszcza od wersji 5.4), Wi-Fi i radio Sub-GHz (433 MHz w Azji, 868 MHz w Europie, 915 MHz w Ameryce Północnej). Każdy protokół rozwiązuje prawdziwy problem. Każdy z nich stwarza kompromisy, które umniejszają broszury dostawców. Oto, co zaobserwowaliśmy w rzeczywistych środowiskach sklepowych.
Bluetooth LE: standard otwarty, wciąż rozwijany na dużą skalę
Bluetooth ma za sobą poważny rozmach. Organizacja Bluetooth SIG opublikowała dedykowany profil ESL oparty na funkcji PAwR (Periodic Advertising with Responses) w Bluetooth 5.4 -, mechanizmie, który pozwala jednemu punktowi dostępu nadawać polecenia do tysięcy etykiet w zorganizowanych przedziałach czasowych, a następnie odbierać odpowiedzi bez ustanawiania indywidualnych połączeń.
Firma Silicon Labs przetestowała to w swoim laboratorium w sieci składającej się z 1500-węzłów. Firma EM Microelectronic dostarczyła układ SoC em|bleu o wymiarach zaledwie 1,8 × 1,8 mm i natężeniu prądu głębokiego uśpienia 200 nA — wystarczająco małym i oszczędnym, aby zmieścić się w nim nawetkompaktowe znaczniki e-atramentu o przekątnej 2,66-cala. Przy ponad 5 miliardach urządzeń Bluetooth dostarczanych rocznie, koszty komponentów czerpią korzyści z ogromnych korzyści skali.
Dla sprzedawców detalicznych praktyczną zaletą jest elastyczność dostawcy. Otwarty standard oznacza, że - przynajmniej w zasadzie - można łączyć punkty dostępu jednego dostawcy z etykietami innego dostawcy. Jest to znaczące odejście od blokady dostawców,-która nęka ESL od lat. Prądy uśpienia poniżej 2 µA są typowe dla chipsetów BLE ESL, a specyfikacja Bluetooth 5.4 obsługuje około 32 600 etykiet na sieć punktu dostępowego na papierze.
Haczyk: „na papierze” ma tutaj znaczenie. Wdrożenia produktów spożywczych na dużą-skalę w BLE są wciąż stosunkowo młode w porównaniu z zastrzeżonymi systemami, które działają od dziesięciu lat. Rigado, dostawca bram IoT działający w branży ESL, szacuje koszty poszczególnych bram na 1000–2000 USD po zainstalowaniu -, a duży supermarket może potrzebować dziesięciu lub więcej. BLE działa na częstotliwości 2,4 GHz, współdzieląc widmo z routerami-Wi-Fi, telefonami klientów, kuchenkami mikrofalowymi i wszystkimi innymi urządzeniami bezprzewodowymi w budynku. W zatłoczonym sklepie takie zatory mogą opóźnić aktualizację cen w godzinach szczytu.
Najlepsze rozwiązanie: apteki, butiki i-sklepy średniej wielkości poniżej 2000 m² -, szczególnie te, które już korzystają z sygnalizatorów BLE do śledzenia zasobów. Pozyskiwanie detalistówEtykiety półek o przekątnej 5,8-cala obsługujące technologię BLEta aktualizacja z tabletu bez rozbudowanej infrastruktury uzna ten protokół za atrakcyjny.
Wi-Fi: wykorzystaj istniejącą sieć -, ale ogranicz wydatki na baterie
Zasada jest prosta: Twój sklep ma już korporacyjną sieć Wi-Fi w każdym przejściu, więc pomiń nowe bramy i podłącz swoje urządzenia ESL bezpośrednio do istniejącej sieci. W przypadku dużych sieci przedsiębiorstw, które już dużo zainwestowały w komercyjne punkty dostępowe o pełnym zasięgu, matematyka integracji wygląda atrakcyjnie.
Wi-Fi zapewnia także wyższą przepustowość danych niż BLE lub Sub-GHz. Ta zaleta staje się namacalna, gdy przekazujesz bogatą treść graficzną - zdjęcia produktów, animacje promocyjne -Cyfrowe ekrany cenowe-LCDzamiast prostych tagów E-ink. A15,6-calowy ekran LCDprowadzenie promocji na końcu wymaga przepustowości, której nie zapewniają tagi cenowe E-ink.
Problem pojawia się w dwóch miejscach. Po pierwsze, zużycie energii. Wi-Fi pobiera znacznie więcej prądu niż BLE lub Sub-GHz podczas każdego cyklu transmisji. Etykieta E-atramentowa na radiu Sub- GHz może działać od pięciu do ośmiu lat na ogniwie monetowym przy jednej do trzech codziennych aktualizacji. Ta sama etykieta w sieci Wi-Fi? Dwanaście do osiemnastu miesięcy. Na skalę - tysięcy etykiet w wielu sklepach - oznacza to cykliczny program wymiany baterii, w który musi zaangażować się Twój zespół operacyjny. Po drugie, przeciążenie sieci. Dostawcy ESL Wi-Fi konkurują o czas antenowy z terminalami POS, urządzeniami klientów, skanerami ręcznymi i kioskami do samodzielnego{{15}kasowania. Podczas sobotnich popołudniowych szczytów rywalizacja ta nie jest teoretyczna.
Najlepsze dopasowanie: detaliści korporacyjni z dojrzałą,-dobrze zaprojektowaną infrastrukturą Wi-Wi-Fi, sklepy z zasilanymi urządzeniami Digital Signage LCD (w których żywotność baterii nie ma znaczenia, ponieważ ekrany są podłączone) i wdrożenia mierzone w setkach, a nie dziesiątkach tysięcy etykiet.
Sub-GHz (433/868/915 MHz): brak blasku, duży zasięg, długa bateria
Radio sub-GHz nie ma ciała marketingowego promującego je w taki sam sposób, w jaki Bluetooth SIG jest mistrzem BLE. Większość systemów ESL Sub-GHz obsługuje zastrzeżone protokoły specyficzne dla producenta etykiet. Nie ma profilu interoperacyjności. Zmiana dostawcy oznacza wymianę całego stosu komunikacyjnego.
A jednak w przypadku niektórych formatów sklepów fizyka sprawia, że jest to najbardziej praktyczny wybór. Niższe częstotliwości wytwarzają dłuższe fale. Dłuższe fale przenikają przez metalowe regały, betonowe ściany działowe i witryny chłodnicze znacznie skuteczniej niż sygnały 2,4 GHz. Display Data,-brytyjski dostawca ESL, zbudował całą swoją platformę wokół częstotliwości poniżej-1 GHz właśnie z tego powodu, aby zapewnić maksymalny zasięg i penetrację sygnału w złożonych środowiskach detalicznych. Pojedynczy punkt dostępowy Sub-GHz zajmuje znacznie większą powierzchnię niż jego odpowiednik BLE lub Wi-Fi. Mniej punktów dostępu oznacza niższy koszt infrastruktury i prostsze planowanie sieci.
Żywotność baterii jest kolejnym decydującym czynnikiem. Wytyczne projektowe firmy Silicon Labs dotyczące ESL określają, że osiągnięcie pięciu do dziesięciu lat na ogniwie pastylkowym CR2032 wymaga średniego budżetu bieżącego poniżej 10 µA - ich układ SoC FG22 Sub-GHz osiąga 0,17 µA w trybie głębokiego uśpienia. Dlaetykiety z atramentem elektronicznym-w dużym formaciew środowiskach magazynowych lub hipermarketowych z jedną do trzech aktualizacji dziennie, Sub-GHz niezmiennie zapewnia najdłuższy czas pracy.
Najlepsze dopasowanie: hipermarkety i-wielkie sklepy detaliczne o powierzchni powyżej 5000 m², środowiska magazynowe i logistyczne z regałami metalowymi, łańcuchy chłodnicze i obszary chłodnicze oraz wszelkie wdrożenia, w których minimalizacja infrastruktury i maksymalizacja czasu pracy baterii mają pierwszeństwo przed przepustowością. Nasi klienci wdrażający etykiety półkowe z-atramentem elektronicznym w sklepach wielkoformatowych-konsekwentnie kierują się w stronę częstotliwości Sub-GHz.
Porównanie-side by-side
| Metryczny | Bluetooth LE 5.4 | Wi-Fi | Sub-GHz (433/868/915 MHz) |
|---|---|---|---|
| Skuteczny asortyment w-sklepie | 10–30 m | 15–35 m | 50–200 m |
| Żywotność baterii (-atrament elektroniczny, 1–3 aktualizacji dziennie) | 3–5 lat | 1–2 lata | 5–10 lat |
| Przepustowość danych | Umiarkowany | Wysoki | Niski |
| Etykiety na punkt dostępowy | ~32 000 (specyfikacja) / setki typowo | Różni się w zależności od pojemności AP | Tysiące na bramkę |
| Koszt bramy (zainstalowanej) | $1,000–$2,000 | Wykorzystuje istniejącą sieć | $500–$1,500 |
| Zakłócenia 2,4 GHz | Tak | Tak | Brak - oddzielnego pasma |
| Otwarty standard | Tak (profil BLE ESL) | Tak (802.11) | W większości autorskie |
| Najlepszy format sklepu | Mały i średni handel detaliczny, apteki | Przedsiębiorstwo z silnym IT | Hipermarkety, magazyny |
Wybór protokołu wpływa na cały Twój sklep

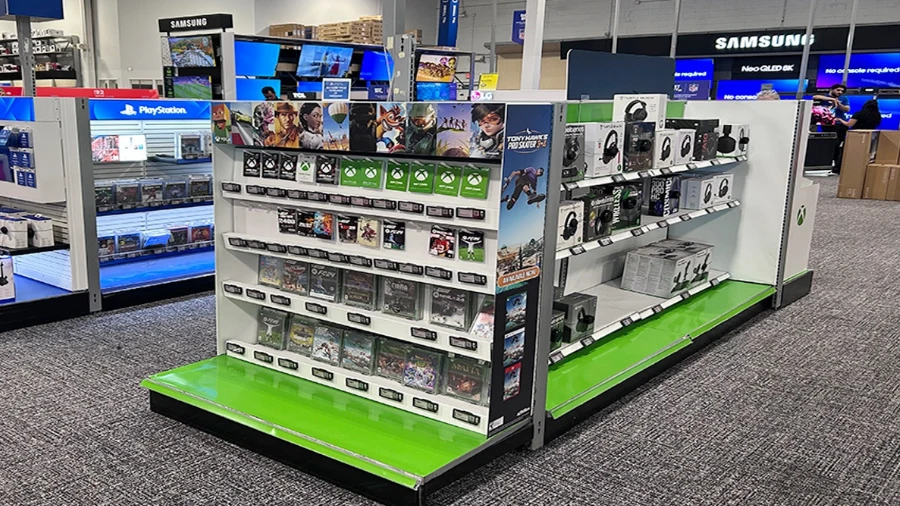

Coś, czego często brakuje w artykułach porównujących protokoły: Twoja sieć bezprzewodowa ESL nie działa w izolacji. Punkty dostępu, zaplecze cenowe, oprogramowanie do zarządzania - – wszystko to ma wpływ na inne systemy cyfrowe w sklepie. Jeśli biegaszsamoobsługowe-kioski z ekranem dotykowymprzy kasie te kioski pobierają ceny z tej samej bazy danych. Jeśli pasek LCD-na krawędzi półki wyświetla promocje w przejściu, silnik treści obsługujący te ekrany może również uruchamiać kampanie na etykietach E-ink -, ale tylko wtedy, gdy systemy korzystają ze wspólnej warstwy API.
Najczystsze wyniki zaobserwowaliśmy, gdy klienci planowali wdrożenie ESL równolegle z wdrażaniem kiosku i rozwiązań Digital Signage, a nie jako trzy oddzielne projekty IT. Kiedy cena, którą klient widzi na etykiecie półki, ekranie LCD zaślepki końcowej i-terminale samoobsługowym, pochodzi z jednego źródła, skargi dotyczące cen -największego punktu spornego w sklepie spożywczym- spadają prawie do zera.
Trzy pytania, zanim się podejmiesz
Jak wygląda Twój plan piętra?Apteka o powierzchni 400 m² i hipermarket o powierzchni 12 000 m² to różne środowiska radiowe. BLE obsługuje pierwszy z dwoma lub trzema punktami dostępu. Drugi prawdopodobnie potrzebuje częstotliwości Sub-GHz, aby uniknąć zaśmiecania sufitu bramkami.
Jakie treści wyświetlasz?Statyczne ceny atramentu E-? Każdy protokół to obsługuje. Promocje wideo na zasilanych ekranach LCD? Potrzebujesz przepustowości-Wi-Fi. Ceny Flash, które zmieniają się wiele razy na godzinę? Upewnij się, że Twój protokół może utrzymać liczbę aktualizacji bez przedwczesnego rozładowywania baterii.
Co jeszcze udostępnia Twoje fale radiowe?Sklep już nasycony częstotliwością 2,4 GHz - Wi-Fi dla klientów,- czujnikami IoT i skanerami ręcznymi - będzie miał problemy z innym systemem 2,4 GHz nałożonym na wierzch. Sub-GHz działa całkowicie w mniej zatłoczonym paśmie.
Żaden pojedynczy protokół nie jest uniwersalnie najlepszy. Jeśli Twój dostawca ESL oferuje tylko jedną opcję bezprzewodową i nie potrafi wyjaśnić, gdzie jej brakuje, to coś Ci mówi. Jeśli chcesz przetestować etykiety w różnych protokołach w swoim rzeczywistym sklepie przed zatwierdzeniem na dużą skalę,poproś o próbki do oceny- dwa tygodnie w jednym alejce ujawniają więcej niż jakikolwiek arkusz specyfikacji lub prezentacja slajdów dostawcy.
